Условные обозначения основных классификационных признаков:
• тип базового шасси: автомобиль – А, прицеп – П, полуприцеп – ПП;
• тип цистерны: транспортная – Ц, топливозаправочная – ТЗ;
• номинальная вместимость в м 3;
• марка базового шасси.
Примеры условных обозначений:
• транспортная цистерна вместимостью 8000 л, смонтированная на шасси автомобиля МАЗ-5334 – АЦ-8-5334;
• топливозаправочная цистерна вместимостью 3800 л, смонтированная на шасси автомобиля ЗИЛ-130 – АТЗ-3,8-130;
• транспортная цистерна, вместимостью 5600 л, смонтированная на базе узлов колесного хода прицепа ГКБ-817 – ПЦ-5,6-817.
В настоящее время такое разделение автомобильных цистерн по вместимости обусловлено классификацией грузовых автомобилей по грузоподъемности. Автомобили-цистерны обозначают буквенным индексом завода-изготовителя с цифровым индексом, в котором первые две цифры 16, 26, 36, 46, 56, 66 и 76 обозначают полную массу автомобиля, а вторые две – модель (иногда пятая цифра соответствует номеру модификации). Для прицепов-цистерн и полуприцеповцистерн после буквенного индекса завода-изготовителя через тире пишутся четыре цифры: первые две (86 или 96) обозначают прицепцистерну (86) или полуприцеп цистерну (96), а две следующие – полную массу прицепного состава (третья и четвертая).
1.2 Общее устройство и работа автомобильной цистерны АЦ-4,2-53А
Автомобиль-цистерна АЦ-4,2-53А предназначен для транспортирования нефтепродуктов плотностью не более 0,86 г/см 3с нефтебаз на склады автотранспортных и других предприятий, занимающихся различного рода деятельностью.
Специальное оборудование смонтировано па шасси 2 (рисунок 1) автомобиля ГАЗ-53А. Цистерна 3 калиброванная, с эллиптической формой поперечного сечения, на которой смонтирована металлическая площадка и лестница 5. Является мерой полной вместимости. Она имеет горловину, отстойник 7 и отсек, закрываемый двумя дверками. На крышке горловины 4 расположены наливной люк, два дыхательных клапана, патрубок со штуцером для рукава «газовой обвязки» и указатель уровня реечного типа. Наливной люк в транспортном положении закрывают крышкой. Его размеры достаточны для подключения наливных устройств автоматических систем налива на нефтебазах.
Цистерна оборудована: двумя пеналами 6 для хранения и транспортирования рукавов; противопожарными и заземляющими средствами; креплениями в заднем отсеке для шанцевого инструмента и принадлежностей. Насос СЦЛ-00 установлен на правом лонжероне рамы шасси автомобиля. Рычаг управления находится в кабине водителя.
Автомобиль-цистерну поставляют с двумя напорно-всасывающими рукавами диаметром 65 мм длиной по 3 м, огнетушителем ОУБ-3, цепью заземления, запасным колесом в сборе с диском, комплектом запасных частей к автомобилю и специальному оборудованию.

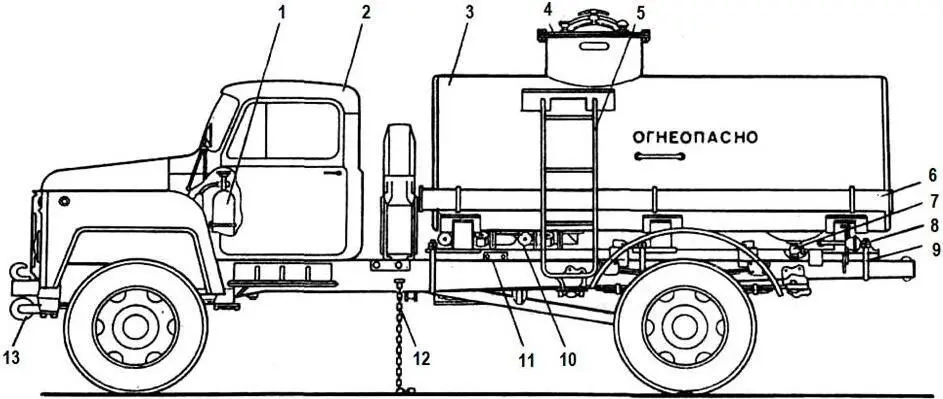

Рисунок 1 – Автомобиль-цистерна АЦ-4,2-53А:
1 – огнетушитель; 2 – шасси автомобиля ГАЗ-53А; 3 – цистерна; 4 – крышка горловины; 5 – лестница; 6 – пенал для рукавов; 7 – отстойник с трубопроводом; 8 – электрооборудование; 9 – узел крепления цистерны; 10 – трубопровод гидравлической системы; 11 – табличка; 12 – цепь заземления; 13 – глушитель
Принципиальная технологическая схема автомобиля-цистерны АЦ-4,2-53А (рисунок 2) позволяет выполнить все операции по наливу и сливу нефтепродуктов.
Приступая к выполнению той или иной рабочей операции, необходимо привести автомобильную цистерну из транспортного положения в рабочее или наоборот.
Автомобильную цистерну из транспортного положения в рабочее приводится в следующей последовательности: открывают крышки и колпаки пеналов (ящиков), двери кабины управления, отсеков и ящиков ЗИП; извлекают из ящиков ЗИП комплект ключей и необходимые для выполнения рабочих операций переходники, хомуты, прокладки, заземляющие устройства; заземляют автомобильную цистерну; необходимо убедиться, что все вентили, задвижки и пробки закрыты, а органы управления электрооборудованием, пневматическим оборудованием и насосом находятся в транспортном положении; извлекают из пеналов (ящиков) рукава, снимают с них заглушки и соединяют при необходимости между собой; подсоединяют рукав к напорному или всасывающему патрубку автомобильной цистерны в зависимости от выполняемой операции и к патрубку расходной или приемной емкости.
