Алексей Чупшев: Нефтепродуктообеспечение

1 – обечайка цистерны; 2 – корпус; 3 – фланец; 4 – вентиль; 5 – труба; 6 – заглушка; 7 – цепочка

Схема и узлы крепления цистерны показаны на рисунке 6.

Рисунок 6 – Конструкция крепления цистерн:

а – на автомобиле-цистерне АЦ-4.2-53А: 1, 2, 3 – опоры;4, 9, 10, 12 – металлические прокладки; 5, 6 – амортизаторы; 7,8 – гайки стремянок; 11 – стремянка; б – на автомобиле-цистерне АЦ-4,2-130: 1 – цистерна; 2 – передняя опора; 3 – деревянный брусок; 4 – стремянка; 5 – промежуточная опора; 6 – деревянные продольные брусья; 7 – буфер; 8 – болт; 9 – щека; 10 – гайка стремянки; 11 – прокладка; 12 – лонжерон рамы

Для уменьшения нагрузок на переднее и заднее днища цистерны при ударах топлива во время ускорения и замедления движения автомобильной цистерне внутри поставлены две поперечные перегородки (волнорезы), разделяющие ее на три сообщающихся отсека.

Дыхательный клапан. Одним из основных экономикоэкологических требований является сокращение до минимума потерь нефтепродуктов в процессе их эксплуатации. Для этого необходима герметизация парогазового пространства цистерн, которая становится возможной благодаря применению дыхательных устройств. К ним предъявляются следующие требования:

– поддержание стабильного избыточного давления (до 0,025 МПа)

и разрежения (0,01 МПа), которые образуются при наполнении цистерны нефтепродуктами или выдаче их;

– соответствие пропускной способности насосным установкам нефтебаз;

– устойчивость к тряске и вибрации при ускорении автомобиля до скорости 100 м/с и частоте 80 ударов в минуту;

– исключение возможности примерзания подвижных деталей.

При этом некоторая часть дыхательных устройств должна быть оборудована фильтрами для очистки воздуха с тонкостью фильтрации 1…3 мкм.

В зависимости от цистерны определяют число и тип дыхательных устройств, которые подразделяют на дыхательные, вдыхательные, комбинированные клапаны и сапуны или дренажные краны.

По конструкции дыхательные клапаны бывают шарикового (одинарные или двойные) и тарельчатого типов. На рисунке 7 показан шариковый одинарный дыхательный клапан, устанавливаемый на АЦ-4,2-53А, и других цистернах, состоящий из корпуса 1 и крышки 2.

Впускной А и выпускной Б каналы, расположенные в корпусе, закрыты свободно лежащими в гнездах шариками. Избыточное давление, создаваемое при заполнении цистерны, достаточно для подъема верхнего шарика 4, паровоздушная смесь выходит по каналу Б через сетку и отверстия в атмосферу. Разрежение в цистерне создается при ее опорожнении. При этом атмосферный воздух проходит через отверстия, сетку и канал А, приподнимает шарик 5 и заполняет цистерну.

Оборудование гидравлических систем автомобильных цистерн. Гидравлическая система автомобиля-цистерны АЦ-4,2-53А состоит из насоса СЦЛ-00, запорной арматуры и трубопроводов.

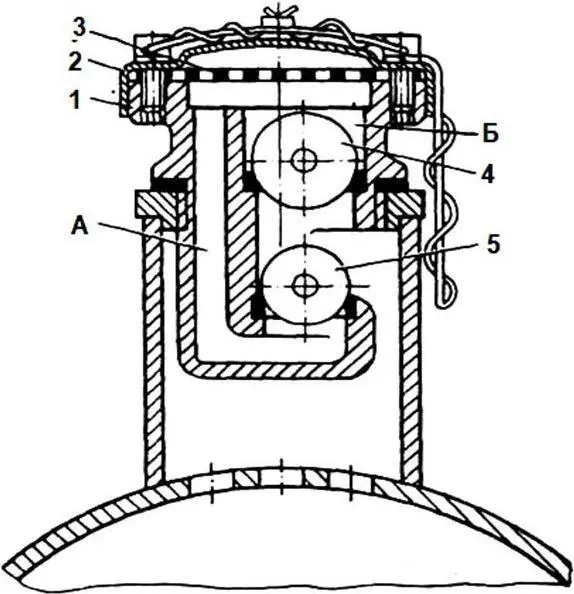

Рисунок 7 – Шариковый дыхательный клапан (одинарный):

1 – корпус; 2 – крышка; 3 – сетка; 4, 5 – шарики;А, Б – каналы

Расположение элементов гидравлической системы показано на рисунке 8. Патрубки насоса соединены гибкими резиновыми шлангами с приемным и напорным трубопроводами системы. Гибкие шланги закреплены на ершах труб и переходников патрубков насоса ленточными хомутами.

Трубопровод для приема нефтепродукта имеет штуцер для подсоединения рукава, фланец для присоединения задвижки и угольник под 90° с фланцами на концах, металлическую сетку-фильтр. Угольник одним концом крепят к фланцу на обечайке цистерны, а другим к задвижке. К свободному фланцу задвижки присоединяют фланец приемного трубопровода.

Устройство трубопровода для выдачи нефтепродукта из цистерны аналогично устройству трубопровода для приема.

Штуцера приема и выдачи в транспортном положении закрывают заглушками, прикрепленными к трубам цепочками.

Сетка-фильтр предназначена для предохранения насоса от попадания посторонних предметов при его работе.

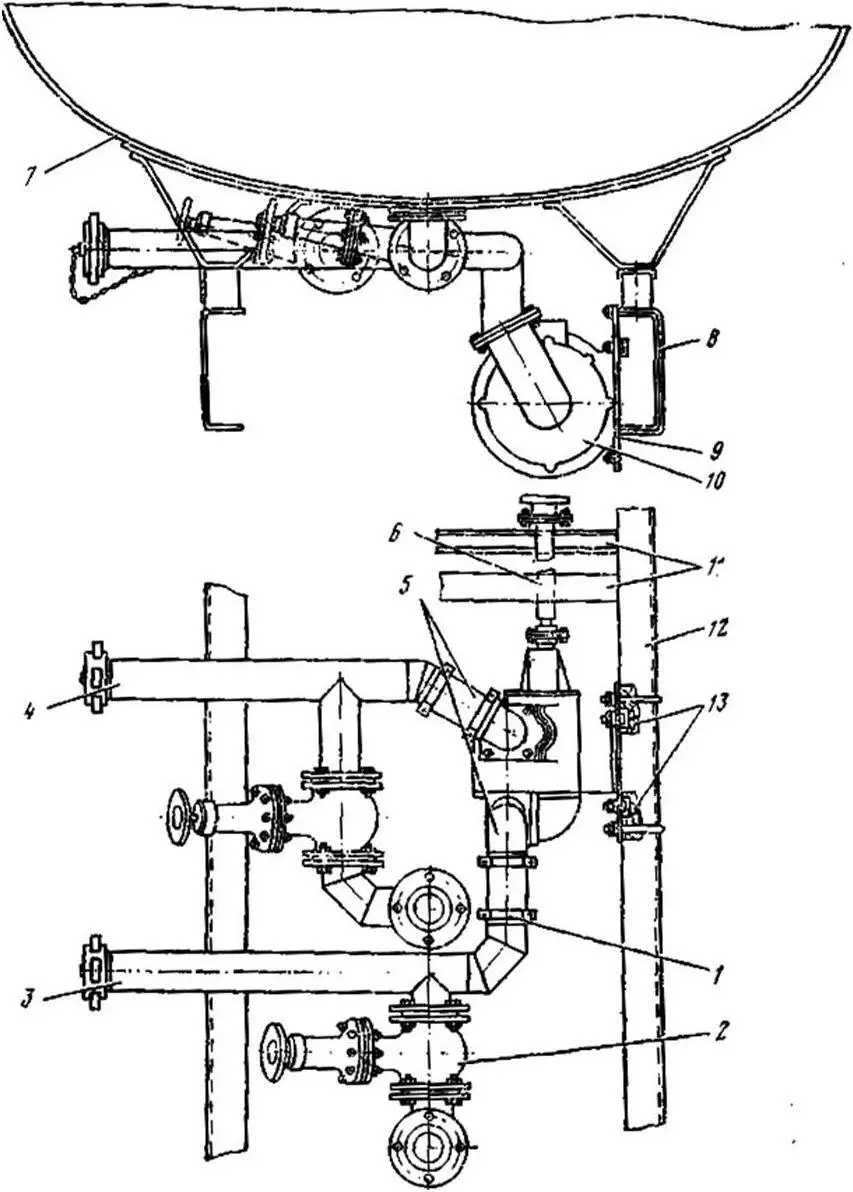

Рисунок 8 – Гидравлическая система автомобиля-цистерныАЦ-4,2-53А:
