1 – хомут в сборе; 2 – задвижка 65-4; 3 – всасывающий трубопровод; 4 – напорный трубопровод; 5 – трубопровод; 6 – карданный вал; 7 – цистерна; 8 – стремянка; 9 – плита; 10 – насос СЦЛ-00; 11 – поперечина; 12 – рама автомобиля; 13 – вкладыш

Штуцера трубопроводов для приема и выдачи, а также маховики задвижек выведены на левую сторону по ходу движения автомобиляцистерны, что позволяет водителю-оператору выполнять монтажные работы по присоединению рукавов и управлять задвижками на одном рабочем месте. Для удобства управления на маховиках задвижек выполнены надписи «в цистерну» и «из цистерны».

Одним из основных агрегатов, определяющих эффективность работы по приему, выдаче и перекачке нефтепродуктов, является насос. Обычно применяют насосы лопастные и трения (самовсасывающие центробежно-вихревые и вихревые), но на некоторых автоцистернах используют объемные (поршневые). Это обусловлено большими размерами и массой, неравномерностью подачи перекачиваемой жидкости, наличием легко изнашивающихся деталей (клапанов), а также трудностями из-за увеличения подачи вследствие возникновения инерционных явлений.

Трубопроводы цистерны, изготавлены из цельнотянутых стальных труб. В качестве запорных устройств применяют задвижки.

Во всасывающей магистрали гидросистемы установлен фильтр предварительной очистки (рисунок 9) с фильтрующим элементом, выполненным из металлической сетки № 7.

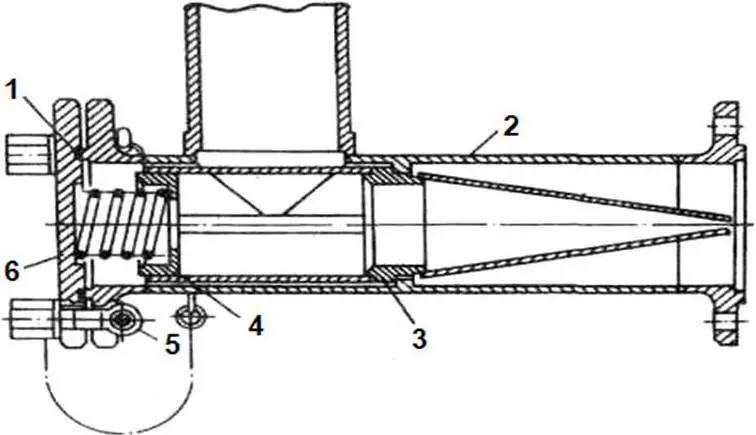

Рисунок 9 – Фильтр предварительной очистки нефтепродуктов:

1 – прокладка;.2 – корпус; 3 – фильтр; 4 – пружина; 5 – откидной болт; 6 – фланец

Для фильтрации нефтепродуктов с тонкостью фильтрации 15…20 мкм служит фильтр ФГН-30 (пропускная способность 30 м 3/ч, поверхность фильтрации 1,7 м 2, максимальное рабочее давление 0,8 МПа, перепад давлений в фильтре с новым фильтрационным пакетом не более 0,05 МПа, максимально допустимый перепад давлений 0,15 МПа). Фильтропакет крепят на центральной трубе гайкой с помощью прокладки.

В целях предотвращения выливания нефтепродукта из цистерны через напорный трубопровод после прекращения ее наполнения служит обратный клапан (рисунок 10), установленный на выходе трубопроводов из цистерны.

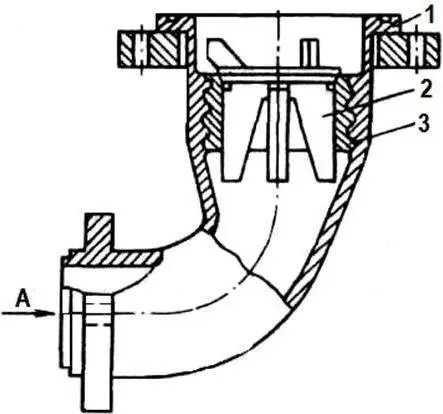

Рисунок 10 – Обратный клапан:

1 – корпус; 2 – клапан; 3 – втулка

Обратный клапан состоит из корпуса 1 и втулки 3, на которую опирается собственно клапан 2. Под действием напора движущегося топлива, создаваемого насосом по стрелке "А", клапан открывается на величину, ограниченную упорами, и цистерна наполняется, а после окончания наполнения клапан закрывается и предотвращает выливание топлива из цистерны.

В качестве запорного устройства на трубопроводах устанавливают поворотный дисковый затвор (рисунок 11).

Поворотный затвор состоит из корпуса 6 (через него при открытом затворе проходит топливо), диска 8 и вкладыша 7 (для герметичного перекрытия переходного сечения), вала 5 для передачи крутящего момента диску, оси 9 и запорных колец 4 (препятствующих осевому перемещению вала и оси), узла управления (включающего в себя рукоятку, фиксатор с пружиной), служащего для поворота и фиксирования положения диска 8.

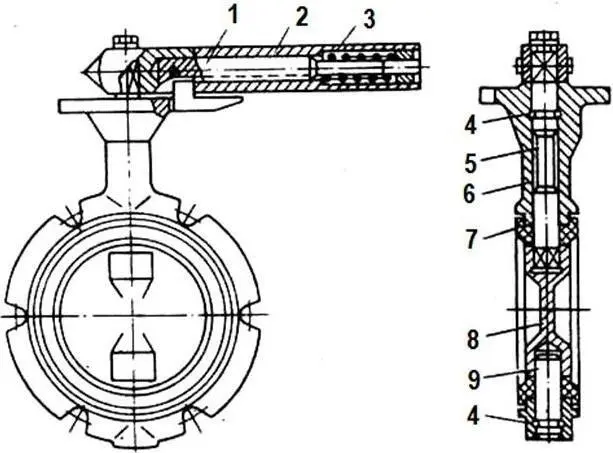

Рисунок 11 – Поворотный затвор:

1 – рукоятка; 2 – фиксатор; 3 – пружина; 4 – кольцо; 5 – вал; 6 – корпус; 7 – вкладыш; 8 – диск; 9 – ось

Возможные неисправности, возникающие при работе автомобильной цистерны АЦ-4,2-53А и методы их устранения представлены в таблице 2.

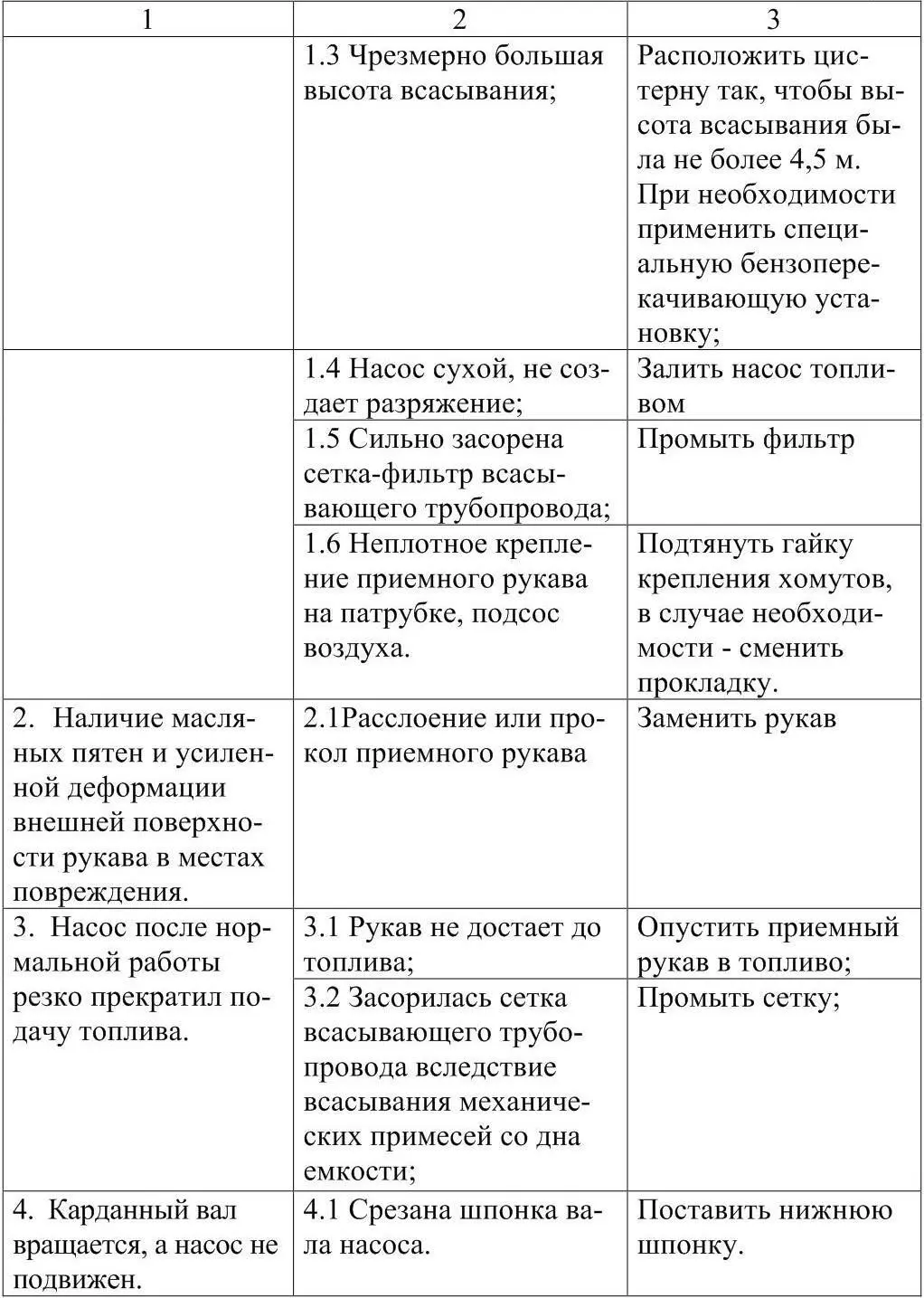

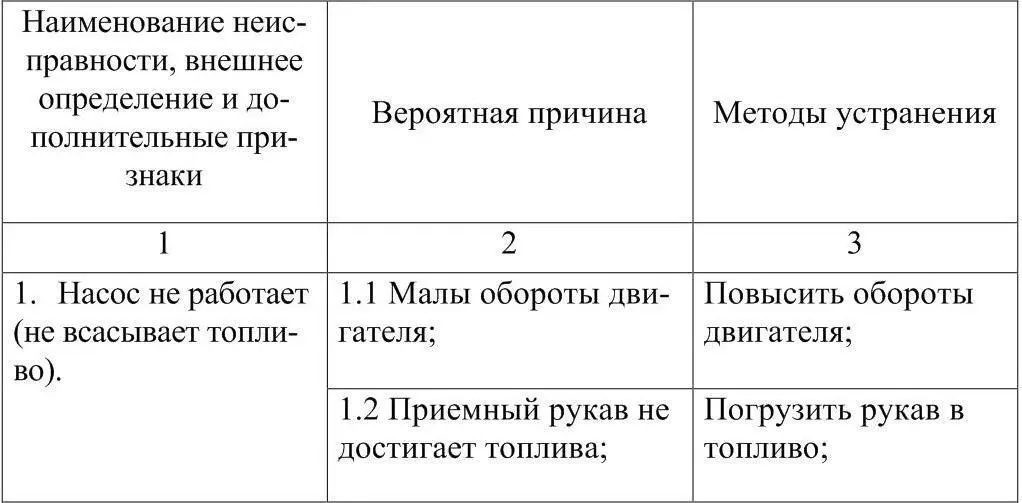

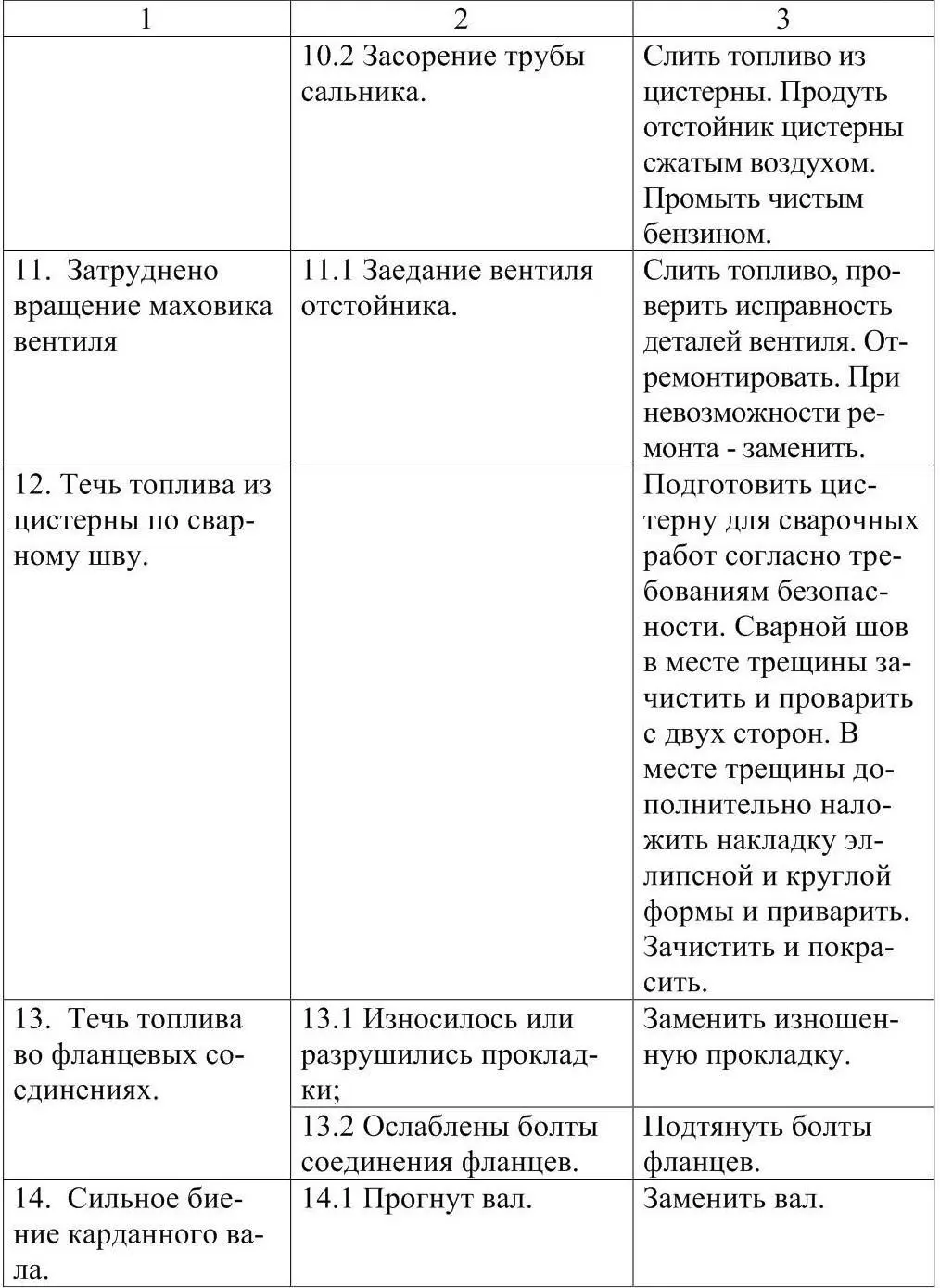

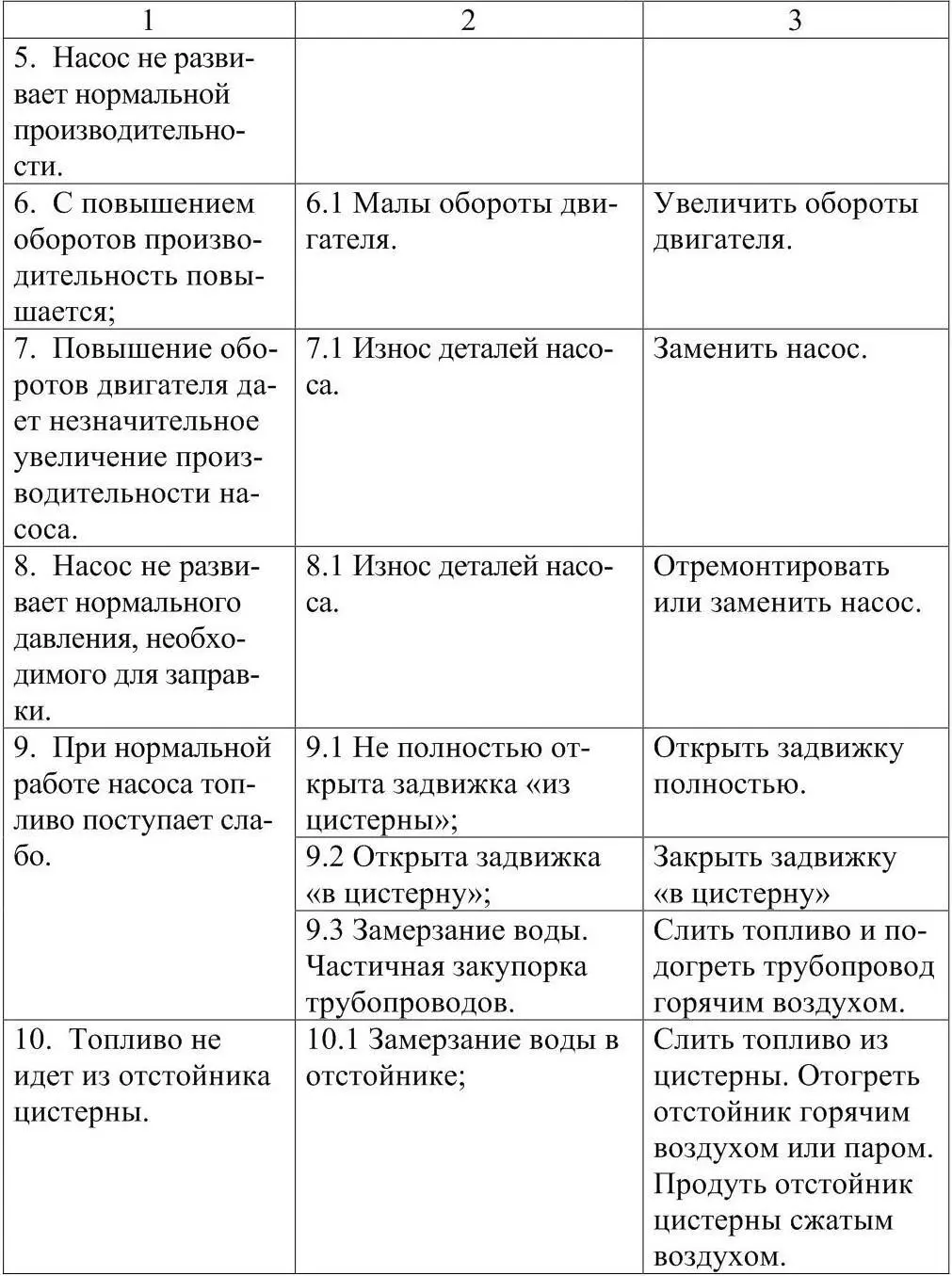

Таблица 2 – Возможные неисправности средств доставки нефтепродуктов и методы их устранения

1. Какие существуют типы автомобильных цистерн?
