Еще одной новой разработкой является оптический усилитель. Раньше необходимо было через каждые 100 км разбивать сигнал на каналы, преобразовывать оптические каналы в электрические и усиливать последние традиционным способом, после чего выполнять обратное преобразование и объединение. Теперь же любые оптические усилители могут регенерировать объединенный сигнал целиком через каждые 1000 км, при этом нет необходимости в оптоэлектрических преобразованиях.

В примере на рис. 2.36 изображена система с постоянными длинами волн. Данные из входного кабеля 1 попадают на выходной кабель 3, а из кабеля 2 — в кабель 1 и т. д. Однако можно построить и коммутируемые WDM-системы. В таком устройстве выходные фильтры настраиваются с помощью интерферометров Фабри—Перо или Маха—Цандера. Эти устройства позволяют выбранным частотам быть измененными динамически управляющим компьютером. Эта способность обеспечивает большую гибкость, чтобы обеспечить много путей с различной длиной волны через телефонную сеть от фиксированного набора волокон. Чтобы узнать больше про оптические сети и спектральное уплотнение, читайте Ramaswami и др. (2009).

2.6.5. Коммутация

С точки зрения среднего телефонного инженера, телефонная система состоит из двух частей: внешнего оборудования (местных телефонных линий и магистралей, вне коммутаторов) и внутреннего оборудования (коммутаторов), расположенного на телефонной станции. Мы рассмотрели внешнее оборудование. Теперь пора уделить внимание внутреннему.

В телефонных системах используется два различных приема: коммутации каналов и коммутации пакетов. Традиционная телефонная система основана на коммутации каналов, но коммутация пакетов начинает распространяться с распространением технологии IP-телефонии. Мы несколько подробнее обсудим коммутацию каналов и ее отличие от коммутации пакетов. Оба вида коммутации достаточно важны, и мы еще вернемся к ним в дальнейшем на сетевом уровне.

Коммутация каналов

Когда вы (или ваш компьютер) снимаете телефонную трубку и набираете номер, коммутирующее оборудование телефонной системы отыскивает физический путь, состоящий из кабелей и ведущий от вашего телефона к телефону того, с кем вы связываетесь. Такая система, называемая коммутацией каналов, схематически изображена на рис. 2.37, а. Каждый из шести прямоугольников представляет собой коммутирующую станцию (оконечную или междугородную). В данном примере каждая станция имеет три входных и три выходных линии. Когда звонок проходит через коммутационную станцию, между входной и выходной линиями устанавливается физическое соединение (показано пунктирными линиями).

На заре телефонии соединение устанавливалось вручную телефонным оператором, который замыкал две линии проводом с двумя штекерами на концах. С изобретением автоматического коммутатора связана довольно забавная история. Автоматический коммутатор изобрел в XIX веке владелец похоронного бюро Алмон Б. Строуджер

(Almon B. Strowger) вскоре после изобретения телефона. Когда кто-либо умирал, родственник умершего звонил городскому телефонному оператору и говорил: «Соедините меня, пожалуйста, с похоронным бюро». К несчастью для мистера Строуджера, в его городе было два похоронных бюро, и жена владельца конкурирующей фирмы как раз работала телефонным оператором. Мистер Строуджер быстро понял, что либо он изобретет автоматический телефонный коммутатор, либо ему придется закрывать дело. Он выбрал первое. На протяжении почти 100 лет используемое во всем мире оборудование для коммутации каналов называлось искателем Строуджера. (История не упоминает, не устроилась ли жена его конкурента, уволенная с работы телефонного оператора, в телефонное справочное агентство сообщать телефонный номер своего похоронного бюро всем желающим.)

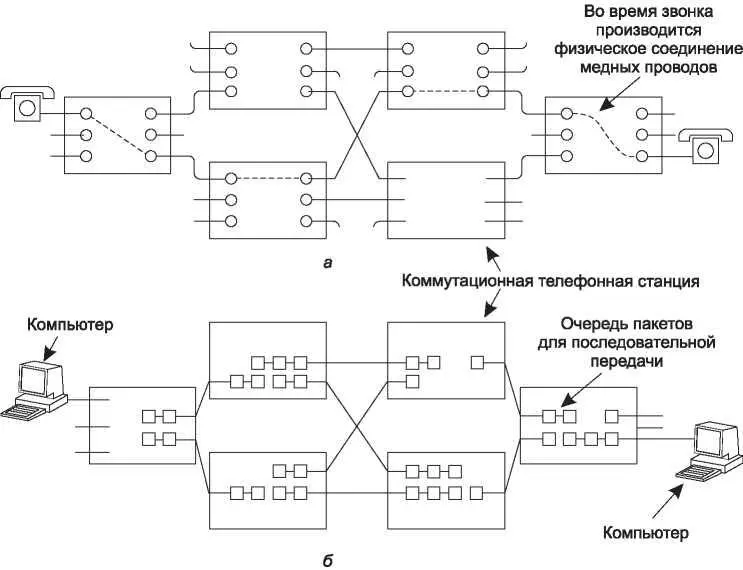

Рис. 2.37. Коммутация: а — каналов; б — пакетов

Модель, изображенная на рис. 2.37, a, конечно, сильно упрощена, поскольку канал, соединяющий двух абонентов телефонной линии, на самом деле может быть не только медным проводом, но и, например, микроволновой или оптоволоконной магистралью, на которой объединены тысячи телефонных абонентов. Тем не менее основная идея остается той же самой: когда один абонент звонит другому, устанавливается определенный путь, связывающий их, и этот путь остается неизменным до конца разговора.
