Вначале было решено реализовать SONET на основе традиционной системы мультиплексирования с разделением времени, при этом вся пропускная способность оптоволоконного кабеля выделялась одному каналу, который разбивался на интервалы времени, выделяемые подканалам. SONET как таковая является синхронной системой. Интервалы между посылаемыми битами управляются таймером с точностью 10 -9. Биты отсылаются в линию также в строго определенные моменты времени, контролируемые главным таймером.
Обычный кадр SONET представляет собой блок из 810 байт, выдаваемых каждые 125 мкс. Поскольку SONET является синхронной системой, кадры выдаются независимо от наличия какой-либо полезной информации, которую необходимо переслать. Скорость 8000 кадров в секунду очень точно соответствует частоте дискретизации каналов PCM, используемых в телефонии.
Проще всего описать кадр SONET из 810 байт в виде прямоугольника из 9 рядов по 90 колонок. Тогда очевидно, что 8 х 810 = 6480 бит передаются 8000 раз в секунду, что дает скорость передачи 51,84 Мбит/с. Это основной канал SONET, называющийся STS-1( Synchronous Transport Signal — синхронный транспортный сигнал). Все магистрали SONET кратны STS-1.
Первые три колонки каждого кадра зарезервированы под системную управляющую информацию, как показано на рис. 2.35. Первые три ряда содержат заголовок раздела, следующие шесть рядов — заголовок линии. Заголовок секции генерируется и проверяется в начале и конце каждого раздела, тогда как заголовок линии генерируется и проверяется в начале и конце каждой линии.
Передатчик SONET посылает соседние кадры по 810 байт без межкадровых промежутков, даже если данных для передачи нет (в этом случае посылаются фиктивные байты). С точки зрения приемника это выглядит как бесконечный битовый поток. Как же он узнает, где находится граница каждого кадра? Дело в том, что первые два байта кадра содержат фиксированную последовательность, которую приемник и старается найти. Если в большом количестве последовательно принятых кадров обнаруживается одна и та же комбинация нулей и единиц, то логично предположить,
что это граница кадра и приемник считает себя синхронизированным с передатчиком. Теоретически пользователь может регулярно вставлять служебную последовательность в поток, но на практике это не может сбить с толку приемник, так как данные, отправляемые несколькими пользователями, подвергаются уплотнению и по другим причинам.

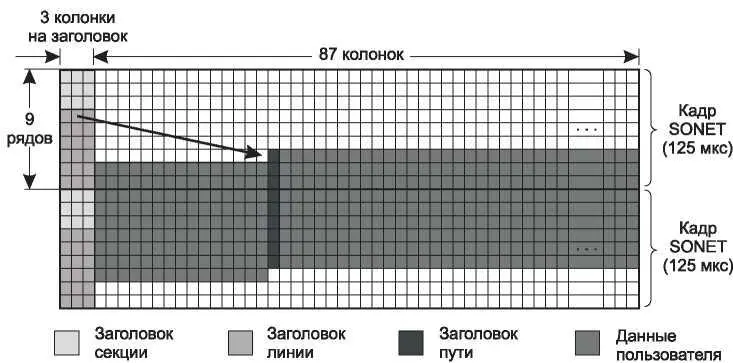

Рис. 2.35. Два соседних кадра системы SONET
В оставшихся 87 столбцах содержатся данные пользователя. Они передаются со скоростью 87 х 9 х 8 х 8000 = 50,112 Мбит/с. Эти данные могут быть и голосовыми отсчетами, которые T1 и другие каналы берут целиком, и пакетами. SONET — это просто удобный контейнер для транспортировки битов. На самом деле данные пользователя, называемые синхронным полезным пакетом, SPE (Synchronous Payload Envelope), не всегда начинаются с первой строки и четвертой колонки. SPE может начинаться где угодно в пределах кадра. А указатель на его первый байт хранится в первой строке заголовка линии. Первой колонкой SPE является заголовок пути (то есть заголовок для сквозного протокола подуровня).
Возможность начинать SPE в любом месте кадра SONET и даже занимать соседние два кадра, как показано на рис. 2.35, придает системе дополнительную гибкость. Например, если данные пользователя прибывают на источник, в то время как пустой кадр SONET уже передается, то они могут быть вставлены в текущий кадр, а не ждать начала следующего кадра.
Иерархическая система мультиплексирования SONET/SDH показана в табл. 2.5. Определены скорости для синхронных транспортных сигналов от STS-1 до STS-768, в пределах примерно от канала T3 до 40 Гбит/с. Еще более высокие скорости будут, конечно, определены со временем, канал OC-3072 на 160 Гбит/с будет следующей моделью, когда это станет технологически выполнимым. Оптический канал (OC, Optical Carrier), соответствующий и-му синхронному транспортному сигналу (STS-w), называется OC-и и совпадает с STS-и с точностью до бита, с той разницей, что для синхронизации требуется некоторая перестановка битов. Названия SDH отличаются — они начинаются с OC-3, так как системы на основе рекомендаций ITU не имеют
стандартизованной скорости 51,84 Мбит/с. Мы показали обычные скорости, которые, начиная с ОС-3, кратны 4. В общую скорость потоков данных включены все управляющие сигналы. В скорость передачи полезной нагрузки SPE не входят заголовки линий и разделов. В скорость передачи данных пользователя включаются только 87 полезных колонок кадра.
