Виктор Пестриков - Современный дачный электрик

2.6.6. Схемы включения ветрогенератора

В загородном доме электрическая сеть может питаться только от ветроэнергетической установки, в схему которой включены аккумуляторные батареи (рис. 2.14).

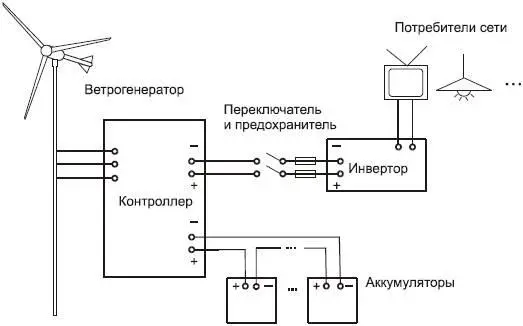

Рис. 2.14. Автономная ветроэнергетическая установка

Для того чтобы ветроустановка надежно и бесперебойно обеспечивала электричеством загородный дом, в его сеть желательно включить дизель-генератор и солнечную батарею. Это особенно целесообразно в регионе с нестабильными ветрами. При исчерпании запаса энергии, накопленной ветрогенератором, мгновенно и незаметно для пользователя происходит включение дизельного генератора.

Наличие в загородном доме централизованной электрической сети позволяет построить переключение питания дома при отсутствии ветра и полном разряде аккумуляторов на электросеть (рис. 2.15). Переключение производится устройством автоматического включения резерва (АВР), которые специально предназначены для автоматического переключения электропитания с первого питающего ввода на второй в случае пропадания напряжения на первом вводе. Переключение с одного ввода на другой происходит за время от 0,1 до 30 с, при этом временная уставка может регулироваться.

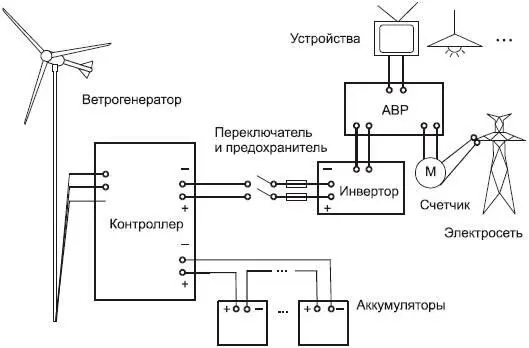

Рис. 2.15. Автономная ветроэнергетическая установка с переключением на центральную электрическую сеть

Схема, приведенная на рис. 2.15, может задействовать ветрогенератор в качестве резервного источника питания. В этом случае АВР переключает вас на аккумуляторные батареи ветрогенератора при потере питания от электросети.

2.6.7. Разновидности ветрогенераторов

Различают две основные конструктивные разновидности ветрогенераторов: вертикальные и горизонтальные (рис. 2.16). У горизонтальных ось вращения ветроколеса расположена горизонтально относительно поверхности земли, у вертикальных, соответственно, вертикально [16].

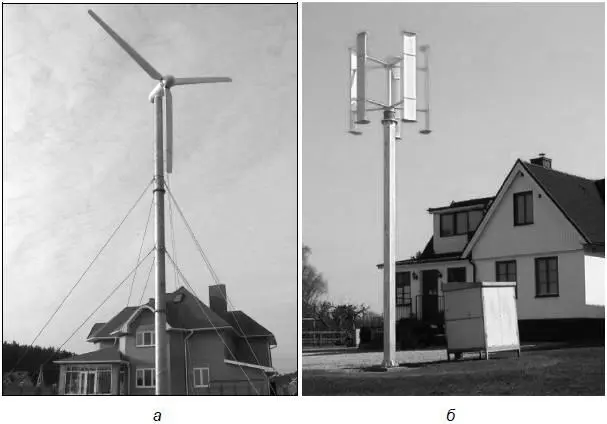

Рис. 2.16. Автономные горизонтальный (а) и вертикальный (б) ветрогенераторы

Особого различия в работе или производительности обоих видов ветрогенераторов нет. Работают они практически одинаково. Только вертикальные ветрогенераторы дороже горизонтальных почти два раза, вероятно из-за сложности узла вращения лопастей. Некоторые специалисты рекомендуют устанавливать вертикальные ветрогенераторы в местах с высокой турбулентностью и постоянно меняющейся скоростью ветра, а горизонтальные ветряки – во всех остальных случаях [17].

По принципу работы различают автономные ветрогенераторы (off-grid) и подключенные к внешней сети электроснабжения (on-grid). Системы on-grid при нехватке энергоресурса ветрогенератора берут недостающую энергию во внешней сети. Если ветрогенератор вырабатывает энергии больше, чем потребляет подключенный к нему объект, излишки энергии также поступают в сеть.

Ветрогенераторы делятся на промышленные и бытовые. Промышленные ветрогенераторы обладают мощностью до 5–6 МВт. Бытовые ветрогенераторы предназначены для использования частными лицами и обладают мощностью до 10–15 кВт.

Ветрогенераторы большей мощности обычно называют ветряными электростанциями или ВЭС. Такие станции могут обеспечить электроэнергией поселок или небольшой город, но они занимают значительную площадь. Ветрогенераторы, установленные вдоль морского побережья, постоянно поставляют электроэнергию потребителям.

2.6.8. Выбор ветрогенератора

Специалисты рекомендуют перед выбором ветрогенератора оценить следующие основные факторы: пиковую нагрузку на объекте, среднее месячное потребление электроэнергии, среднюю скорость ветра и площадь, отводимую под установку ветрогенератора.

Чем больше высота мачты, тем больше скорость ветра, который крутит "вертушку". Однако с увеличением высоты мачты растет стоимость оборудования и его монтажа. Оптимальным, по мнению специалистов, считается ветрогенератор, поднятый на 10 метров над самым высоким деревом или строением в радиусе 100 метров.

Среднее месячное потребление электроэнергии в вашем коттедже можно посчитать самостоятельно. Для этого достаточно выписать в табличку все электроприборы, указать их мощность, умноженную на время работы, и сложить полученные показатели.
