• Высокая цена. Средний ветродизельный комплекс, в зависимости от комплектации, стоит 250–400 тыс. руб., а его окупаемость может растянуться на 3–5 лет. Правда, сегодня это не очень смущает.

2.6.4. Ветрогенератор в составе электросети

Средние и крупные ветрогенераторы единичной мощностью от 50 кВт до 5 МВт часто объединяют в группы (ветропарки) и устанавливают на специально подобранных площадках с постоянно дующим свежим ветром при скорости 8-15 м/с. Подобные ветрогенераторы обычно стоят на берегах водоемов, склонах холмов, гор, на равнинах. Стоимость таких ветрогенераторов, в зависимости от производителя и мощности ветряка, составляет 40–60 тыс. руб. за 1 кВт установленной мощности. На рынке имеется много б/у реставрированных ветрогенераторов, стоимость которых вполовину меньше новых моделей [14].

Ветрогенератор может работать в полностью автономном режиме без сети, как правило, это небольшие и средние ветрогенераторы от 0,5 до 30 кВт. Такие ветрогенераторы предназначены для энергоснабжения индивидуальных домовладений и объектов, удаленных от централизованного энергоснабжения (рис. 2.12). Автономные ветряки могут эффективно "обслуживать" небольшие дачи в режиме проживания "по выходным": в течение недели ветряк накапливает электроэнергию в аккумуляторные батареи, которой хватает на выходные дни.

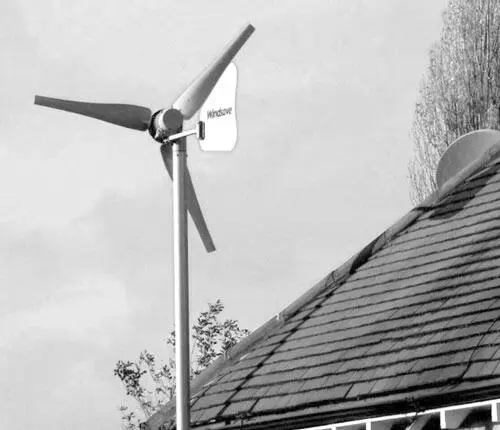

Рис. 2.12. Небольшой автономный ветрогенератор на крыше загородного дома

Планируя приобрести ветрогенератор для загородного дома, необходимо учитывать также стоимость дополнительного оборудования (аккумуляторных батарей и т. п.). Стоимость всей системы ветроэлектрической установки «под ключ» мощностью 2 кВт в условиях Подмосковья составляет около 200 тыс. руб.

2.6.5. Устройство современного ветрогенератора

Основные элементы автономной ветроэнергетической установки: ветроколесо, генератор, мачта, регулятор, контроллер, инвертор и аккумуляторная батарея (рис. 2.13).

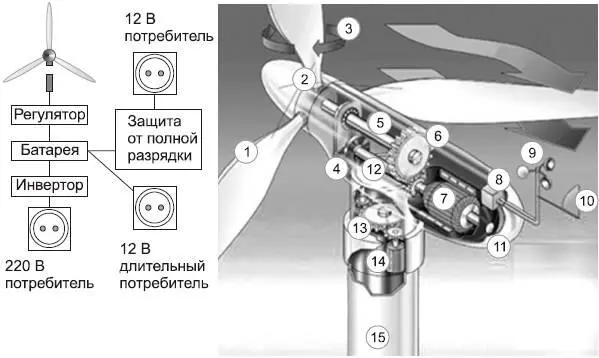

Рис. 2.13. Структура автономной ветроэнергетической установки и устройство ветрогенератора: 1 – лопасти турбины; 2 – ротор; 3 – направление вращения лопастей; 4 – демпфер; 5 – ведущая ось; 6 – механизм вращения лопастей; 7 – электрогенератор; 8 – контроллер вращения; 9 – анемоскоп и датчик ветра; 10 – хвостовик анемоскопа; 11 – гондола; 12 – ось электрогенератора; 13 – механизм вращения турбины; 14 – двигатель вращения; 15 – мачта

У классических ветровых установок ветроколесо имеет три лопасти, закрепленные на роторе. Вращаясь, ротор генератора создает трехфазный переменный ток, который передается на контроллер, далее преобразуется в постоянное напряжение и подается на аккумуляторную батарею [15].

В устройстве автономной энергетической установки ротор, мачта и генератор – основные элементы, но далеко не единственные. Один из важных компонентов – электрический регулятор, который прерывает ток, текущий на батарею, если она полностью заряжена. Без регулятора произойдет закипание электролита. В более сложные схемы ветроэнергетических установок входит контроллер, управляющий многими процессами ветроустановки (поворотом лопастей, зарядом аккумуляторов, защитными функциями и др.). Он преобразовывает переменный ток, который вырабатывается генератором в постоянный для заряда аккумуляторных батарей.

Накопителем тока служит как минимум одна батарея. Для таких установок требуются специальные батареи (автомобильные не походят!), которые аккумулируют малейшие токи и потому надежны в плане инерционной и глубокой зарядки (12 В/125 А-ч).

Обычно от батарей могут питаться только 12– или 24-вольтовые потребители. Но при подключении инвертора (преобразователя тока) можно включать приборы на 220 В.

При полном штиле ток, естественно, не вырабатывается, а если подключены пользователи длительного действия (на 12 или 24 В), батареи быстро разрядятся. Если батареи часто подвергаются полной разрядке, то срок их эксплуатации значительно сокращается. Средство профилактики – дополнительное защитное устройство, препятствующее полной разрядке аккумуляторов.

Конструкция ветряных генераторов предусматривает защиту от ураганных ветров. Высокая мачта должна быть надежно закреплена на прочных растяжках (тросами). Все токоподводящие части тщательно изолируют.
