Виктор Пестриков - Современный дачный электрик

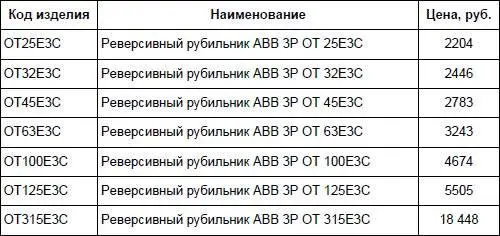

Таблица 2.4. Реверсивные рубильники ABB

Примечание. Приведены цены компании «Стэлмаркет» в г. Москве на 1.10.2010 г.

2.5. Установка бензогенератора или дизель-генератора

2.5.1. Установка бензогенератора

Прочно установите бензогенератор на плоскую горизонтальную поверхность. Убедитесь, что вокруг агрегата достаточно пространства для свободной циркуляции воздуха, необходимой для охлаждения установки. Не устанавливайте бензиновый генератор в замкнутом объеме, выхлопная труба должна быть выведена наружу [11].

Убедитесь, что к выходным разъемам генератора не подключено электродвигателей. Необходимо предусмотреть отвод выхлопных газов, при этом длина металлорукава не должна превышать трех метров (из соображений потерь мощности двигателя). В помещении, где работает бензиновый генератор, нужно быть предельно осторожным: воздерживаться от курения, не проливать топливо, масло и другие горючие жидкости.

Бензогенератор во время работы следует заземлить через стержневой заземлитель, который должен быть выполнен из токопроводящего материала длиной не менее 1 м, диаметром 12–15 мм. Глубина забивания в грунт 500–600 мм. Соединение стержня с клеммой "Земля" на раме агрегата производить с помощью гибкого медного провода сечением не менее 4 мм2 с надежным закреплением. Запрещается использовать для заземления водопроводные, газовые, отопительные трубы и металлоконструкции.

Залейте масло с индексом вязкости по SAE 10W-30 (смена масла каждые 50 ч для бензиновых двигателей, 100 ч для дизельных двигателей).

Заполните топливный бак. Убедитесь, что кнопка останова не в положении "Stop".

2.5.2. Установка дизель-генератора

Внимание!

Перед запуском дизель-генератора выполните все предписания по технике безопасности. Топливо, электрооборудование, выхлопные газы и вращающиеся детали представляют опасность.

Меры предосторожности при эксплуатации двигателя:

• Запрещается заправлять топливный бак при работающем двигателе.

• Вдыхание выхлопных газов представляет опасность для здоровья.

• Ежедневно проверяйте уровень масла.

• Запрещается снимать крышку маслоналивной горловины при работающем двигателе.

• Контролируйте состояние и очищайте воздушный фильтр настолько часто, насколько необходимо.

• Очищайте ребра охлаждения для обеспечения циркуляции охлаждающего воздуха.

Меры предосторожности при эксплуатации генератора:

• Заземлите генераторную установку при помощи барашковой гайки, расположенной на раме установки.

• Используйте розетки и проводники с заземлением.

• Запрещается подвергать генераторную установку воздействию дождя или повышенной влажности воздуха.

• Будьте внимательны: поражение электрическим током может иметь смертельный исход.

• Рекомендуется для личной безопасности и сохранности оборудования на случай повреждения изоляции предусматривать устройство дифференциальной защиты между установкой и потребителями.

Потребители подключаются напрямую к выходным разъемам или клеммам электрогенератора либо через устройство, отключающее промышленную сеть – систему автозапуска. В зависимости от мощности и удаленности нагрузки следует правильно подбирать необходимое сечение проводов.

Приблизительное сечение проводов приведено в табл. 2.5. Например, для прожектора мощностью 2 кВт (8,7 А), удаленного от дизельного генератора на 100 м, необходимое сечение кабеля равно 6 мм2.

Подключение потребителей к электроагрегату могут выполнить специалисты сервисного центра либо необходимо воспользоваться услугами квалифицированного электрика.

Предупреждение!

Перед остановкой двигателя необходимо отключить все потребители во избежание выхода из строя генератора.

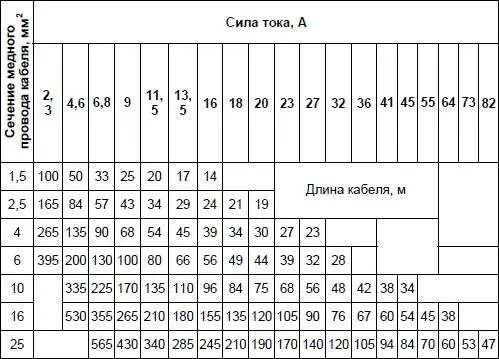

Таблица 2.5. Рекомендуемое сечение проводов в зависимости от мощности и удаленности нагрузки от электрогенератора

2.6. Ветрогенераторы

2.6.1. Общая информация

Современные ветроэнергетические установки (ВЭУ) – это надежные машины, которые весьма эффективно преобразуют энергию ветра в электрическую энергию. Для того чтобы применить ВЭУ в хозяйстве загородного дома, необходимо ответить на вопрос: «Достаточно ли высоки скорости ветра в выбранном месте?» Установить те регионы страны, где имеются достаточные ветроэнергетические ресурсы, можно с помощью ветровых атласов (см. прил. П2.3). Узнав среднегодовую скорость ветра в регионе, можно приближенно определить объем электрической энергии, которую может выработать ВЭУ в течение года. Более точные методы расчета требуют значительного объема дополнительной информации и должны производиться специалистами [12].
