Итак, своевременное реагирование автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА – защищает человека от последствий случайного прикосновения к токоведущим частям.

На сегодня установка УЗО во многих зарубежных странах давно стала обязательной в каждом деревянном доме и квартире [27].

Электротехническая промышленность выпускает различные устройства защитного отключения (рис. 1.32), но все они имеют одну основную характеристику: номинальное значение дифференциального тока, при котором происходит срабатывание УЗО.

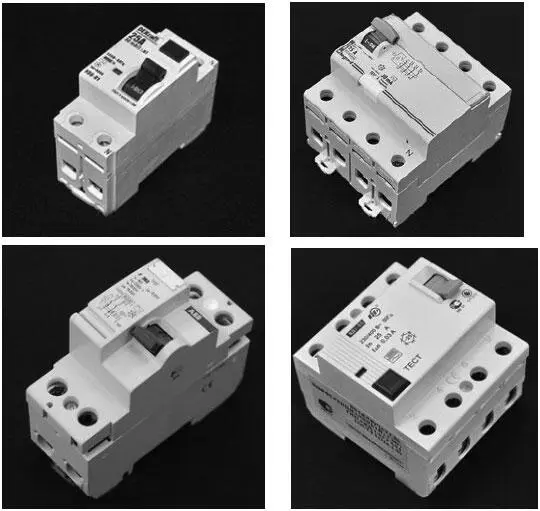

Рис. 1.32. Модели УЗО, совмещенные с автоматическим выключателем

Кроме этого, при выборе УЗО необходимо обратить внимание на его тип. Чаще всего в жилых помещениях применяют УЗО класса АС, гарантирующее защиту от тока утечки синусоидальной переменной формы. Этот тип, кстати, наиболее дешевый. Но, как известно, на безопасности экономить не стоит, поэтому более предпочтительны устройства типа А, поскольку они срабатывают как при переменном, так и при постоянном дифференциальном токе, ведь использование различных видов тока присуще компьютерам, аудио-, видеосистемам и т. п.

Если говорить о конструкции, то УЗО может быть электронным либо электромеханическим. Первые базируются на электронной схеме, для функционирования которой необходима энергия, поступающая от внешних источников или от контролируемой сети, вторые же обходятся без питания, поскольку достаточно появления дифференциального тока. Поэтому, несмотря на то, что электромеханические устройства защитного отключения несколько дороже электронных аналогов, они считаются более надежными, т. к. могут выполнять свою защитную функцию даже в случае обрыва проводников. В то время как электронное УЗО при отсутствии тока либо выходе из строя электрической схемы уже не сработает.

В цепи, где действует УЗО, нулевой рабочий провод не должен иметь контакта с нулевым проводом заземления и заземленными элементами на участке.

Приобретая устройства защитного отключения, следует остановить свой выбор на УЗО, которые представляют собой единую конструкцию с АВ (автоматическим выключателем), который обеспечивает защиту от сверхтока.

Глава 2

Автономные источники электроэнергии загородного дома

Очень часто загородный дом находится вдали от централизованных источников электроэнергии. В связи с этим возникает необходимость иметь автономные источники электроснабжения. Помимо прочего, их наличие позволяет сделать дом неуязвимым от воздействия различного рода неблагоприятных факторов, связанных с частым отключением электроэнергии и ее длительным отсутствием. Обеспечить постоянное электропитание дома можно с помощью различных устройств: генераторов на жидком топливе, ветрогенераторов, солнечных батарей, термогенераторов и др. Выбор источника электрической энергии зависит от конкретных природных условий и экономической состоятельности владельца дома.

2.1. Постановка и решение проблемы

Полностью энергетически независимый загородный дом создать можно, но стоимость такого проекта будет довольно высокой. Такой «островок жизни» должен иметь генераторные электростанции на жидком топливе, ветрогенераторы, солнечные батареи и инверторно-аккумулярные системы (рис. 2.1) [1].

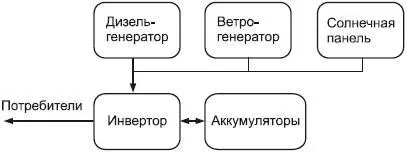

Рис. 2.1. Автономная система энергопитания загородного дома

Примечание

Инверторы – это преобразователи напряжения постоянного тока (преобразователи постоянного напряжения) от аккумуляторных или солнечных батарей, топливных и других генераторов, гидрогенераторов малой мощности в переменное напряжение 220 В 50 Гц.

Сравнивать эффективность получения электричества от любого из существующих автономных источников и из центральной сети невозможно в принципе [2].

Существует четыре варианта выбора использования автономной системы.

• Полностью автономная система в местах, где нет централизованного электроснабжения.

• Резервная система совместно с централизованной без аккумуляторов.

• Резервная система совместно с централизованной с использованием аккумуляторов.

• Полное отключение от централизованной системы электроснабжения и переход на автономную.
