С двух концов, у каждого получившегося куска провода, аккуратно снимают стриппером, в крайнем случае ножом, изоляцию на длину примерно 25–30 мм.

Выравнивают отрезки провода, и затем каждый отрезок подключают к определенной розетке, выключателю и светильнику. Заметим, что у некоторых моделей современных выключателей указывается контакт подключения фазового провода (рис. 1.29).

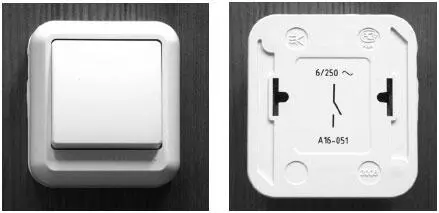

Рис. 1.29. Выключатель с указанием его подключения

Подключенные провода к установочным изделиям крепят к деревянной стене с помощью электротехнических пластмассовых скобок, а свободные их концы заводят в ответвительные коробки (рис. 1.30).

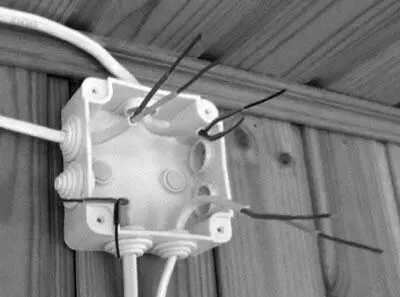

Рис. 1.30. Концы проводов, заведенные в ответвительную коробку

Перед заводом концов проводов у заглушек, закрывающих отверстия коробок, прорезают отверстия, соответствующие диаметру проводов, и в них пропускают концы. Кабели и провода прокладывают по горизонтальным и вертикальным линиям. Скобки устанавливают с шагом 30 см.

Монтируют провода между ответвительными коробками, а от выделенных групп энергопотребителей проводят провода к определенным автоматическим выключателям на электрощитке, не подключая их.

Оголенные концы проводов в ответвительных коробках скручивают согласно схеме (рис. 1.31). Каждую скрутку вставляют в отверстие клеммной колодки, на всю ее длину, и производят крепеж двумя винтами. Такое соединение, как показала практика, получается достаточно надежным. Кончики скруток, вышедшие из клеммной колодки, откусывают кусачками. Укладывают провода в коробки и закрывают их крышками.

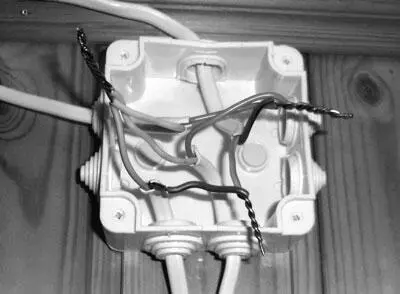

Рис. 1.31. Скрутки проводов в ответвительной коробке

Сделав все соединения в ответвительных коробках, подсоединяют фазовый провод каждой групповой цепи к своему автоматическому выключателю, а нулевой провод – к нулевой шине.

Включают вводное устройство и автоматические выключатели. Если включить светильник, то он должен загореться.

1.7.7. Устройство защитного отключения (УЗО)

Минимальный ток, протекание которого уже ощущается человеческим организмом, составляет 5 мА. Следующей нормируемой величиной является так называемый ток неотпускания, равный 10 мА. При протекании через человеческое тело тока такой силы происходит самопроизвольное сокращение мышц. Электроток силой 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечениями и сердечной аритмией, начинаются в организме человека после протекания через его тело тока силой 50 мА. Летальный же исход возможен при воздействии тока силой 100 мА. Очевидно, что защищаться следует уже от тока, равного 10 мА [26].

Для защиты людей от поражения электрическим током в тех случаях, когда произошло повреждение изоляции, при случайном прикосновении к неизолированным токоведущим частям электрооборудования предназначено устройство защитного отключения (УЗО). Функционально УЗО можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток утечки в проводниках, проводящих электроэнергию к защищаемой электроустановке.

Устройства с током утечки 10 и 30 мА защищают человека, а УЗО с током утечки 100 и 300 мА ставят в качестве вводного устройства, например на вводе в коттедж, и предназначены для защиты от пожара. Для квартиры можно поставить одно УЗО с током утечки 30 мА в квартирном электрическом щитке на лестничной площадке. Но в случае возникновения тока утечки устройство обесточит квартиру полностью. Поэтому лучше установить УЗО на групповую электрическую цепь: группу освещения, группу розеток, стиральную машину, помещение с повышенной опасностью поражения током и т. п. Если возник ток утечки в групповой цепи, например в группе розеток, то будет отключена только эта группа, а другие электроприборы будут работать. На розеточную группу и осветительную сеть можно поставить УЗО на 30 мА. Для защиты розеток в ванной комнате, а также розеток для электропитания оборудования, работающего на земле, ставят УЗО с током утечки 10 мА, если для них выделены отдельные линии, если одна линия, например для ванной, коридора и кухни, то нужно ставить УЗО с током утечки 30 мА.
