Самым опасным для выключателя является постоянное искрение из-за ненадежного прилегания контактов во включенном состоянии. Причиной может быть недостаточное усилие перекидной пружины, окисление, загрязнение контактов. Дефект можно заметить по миганию лампы, в цепи которой стоит неисправный выключатель. Такая неисправность подлежит немедленному устранению во избежание окончательной поломки выключателя.

В настоящее время на рынке представлены выключатели различной сложности и стоимости, так что выбрать можно устройство по своему вкусу (рис. 1.26).

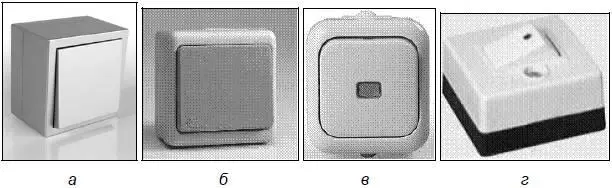

Рис. 1.26. Модели выключателей для открытой проводки: а – С9В1 (ООО «ГУСИ электрик»); б – Sintra 65 (General Electric); в – ENSTO (Финляндия); г – ALH 3111

Укажем отличительные особенности некоторых изделий. Корпус выключателя Sintra 65 сделан из ABS-пластика, который увеличивает прочность материала к воздействию температур и солнечных лучей. Не имеет аналогов на российском рынке. Полная защита от воды и пыли, класс защиты IP65. Выключатель ENSTO снабжен пружинными клеммами. Возможно подключение поискового света, изделие поставляется с прозрачной линзой. Нажимной выключатель имеет функцию нормально замкнутого и нормально разомкнутого контакта. N-клемма. Класс защиты IP44.

1.7.5. Ответвительные коробки

Ответвительная коробка предназначена для выполнения в ней соединений и ответвлений кабелей круглого или прямоугольного сечений. Коробка состоит из корпуса и крышки. Корпус может иметь несколько отверстий для ввода и отвода кабеля. Коробки ответвительные изготавливаются из трудносгораемой пластмассы. После окончания электромонтажных работ ответвительные коробки закрывают крышками, в зависимости от конструкции прикручивают винтами или защелкивают. Ответвительные коробки бывают для внутренней и внешней проводок.

В комплект ответвительной коробки, как правило, входят: коробка с крышкой (в зависимости от типа крышки могут быть винты для ее крепления), набор втулок для уплотнения ввода провода, шурупы для крепления коробки на стену и пластмассовые заглушки отверстий шурупов крепления (рис. 1.27).

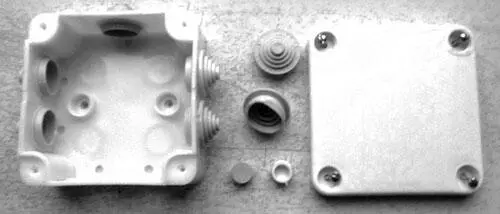

Рис. 1.27. Комплект ответвительной коробки 100/100 мм, IP44

При выборе ответвительной коробки необходимо обратить внимание на количество в ней отверстий для подключения проводов и ее размер. Удобными при монтаже являются коробки размером 100/100 мм.

1.7.6. Монтаж проводки

Прежде чем приступать к прокладке электропроводки, необходимо иметь ее принципиальную электрическую схему. Составление схемы обычно начинают с электрического щитка. В доме может быть несколько разных видов электрических цепей, подающих энергию к розеткам для переносных электроприборов, светильникам и их выключателям, к мощному электрооборудованию типа электроплиты или бойлера и, возможно, к наружным розеткам и светильникам. В стандартном современном доме есть, по крайней мере, две электрические цепи для розеток и освещения.

Электрические щитки, как правило, бывают типовыми и на них число установленных автоматических выключателей должно соответствовать количеству определенных электрических цепей.

Принципиальную схему каждой из групповых цепей рисуют на общем плане. Следует по возможности применять радиальную структуру построения электропроводки от одного щитка. При этом провод идет от автомата к каждой розетке или соединительному устройству с предохранителем по очереди, заканчиваясь у самой дальней розетки. Размер провода и номинал предохранителя зависят от площади помещения, где установлена цепь. Площадь радиальной цепи с проводом сечением 2,5 мм2 не должна превышать 50 м2. Такая цепь может обеспечить неограниченное число розеток. Электроприбор с большой потребляемой мощностью должен иметь собственную радиальную схему подключения. Домашние осветительные цепи также делают по радиальному типу [24, 25].

Система с соединительными коробками имеет соединительную (ответвительную) коробку для каждого светильника. Коробки располагают на одном питающем кабеле в удобных местах. Кабель (провод) идет от каждой коробки к потолочной декоративной розетке (светильнику), а второй кабель – от коробки к выключателю. На практике большинство осветительных цепей представляют собой комбинацию этих двух систем.
