В основании цельносварного водоизмещающего корпуса проектировщикам пришлось использовать раму из двух продольных коробчатых балок, изготовленных из тонколистовой стали, соединенных между собой передним и задним поперечными швеллерами, с семью торсионными валами. Для придания жесткости корпусу в верхней его части проложили четыре шпангоута коробчатого сечения, а к корме приварили две такие же стойки — еще и для фиксации откидного борта. Носовая часть конструкции представляла собой каркас из штампованных элементов. Листовая сталь толщиной 1,25 мм пошла на обшивку; для обеспечения ее жесткости и прочности снаружи приварили швеллеры.

Днище предполагалась сделать из листовой 2-мм стали, а в носовой части, где существовала возможность удара корпуса о топляки, камни и пни у берега, толщину листа увеличили до 3 мм. Внутри обшивка подкреплялась днищевыми шпангоутами.

Однако заключение военных специалистов по предложенной конструкции оказалось отрицательным. Они посчитали, что создание плавающего транспортера массой 12 — 15 т, подверженного значительным динамическим нагрузкам, с обшивкой более тонкой, чем у эксплуатировавшихся в то время понтонов, не просто рискованно — это граничило с авантюрой. Вызвали нарекания и прочностные характеристики пола грузовой платформы с учетом ее немалых размеров. Задача осложнялась различным распределением нагрузок по платформе в зависимости от перевозимой техники. В то же время необходимо было обеспечить хороший доступ к агрегатам моторно-трансмиссионного отделения, распределительной коробке, карданным валам, к элементам системы управления.

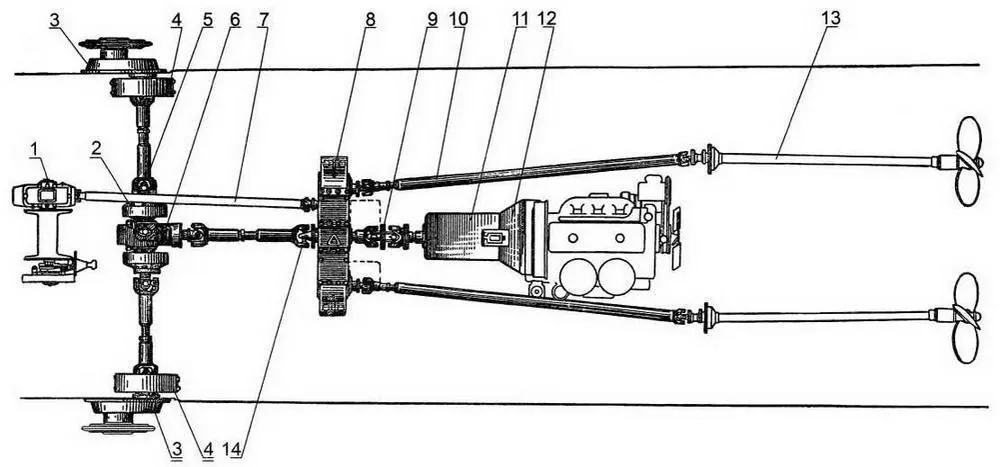

Схема расположения агрегатов силовой передачи 1лебедка 2бортовой - фото 26

Схема расположения агрегатов силовой передачи:

1—лебедка: 2—бортовой фрикцион; 3—бортовая передача; 4—тормозные барабаны; 5—карданный вал бортовой передачи; 6—главная передача; 7—карданный вал лебедки; 8—распределительная коробка; 9—промежуточный карданный вал; 10—карданный вал гребного винта; 11 — коробка передач; 12—главный фрикцион; 13—вал гребного винта; 14—кардан вала главной передачи

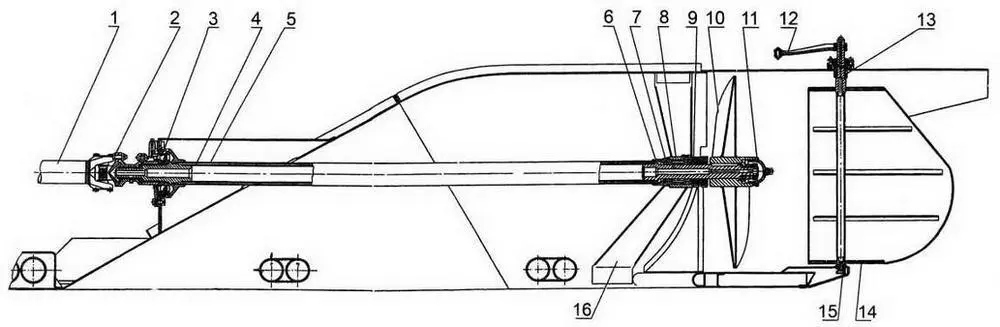

Винтовой движитель и руль 1карданный вал гребного винта - фото 27

Винтовой движитель и руль:

1—карданный вал гребного винта; 2—предохранительная муфта; 3, 9—шарикоподшипники вала; 4—гребной вал; 5—кожух вала; 6—корпус втулки; 7—втулка вала; 8—кожух; 10—гребной винт; 11—кожух сальника; 12—румпель; 13,15—втулки балпера; 14—перо руля; 16—стойка

Не остались без внимания вопросы обеспечения безопасности экипажа транспортера, принимающего на борт самоходную технику, учитывая то обстоятельство, что зачастую эти операции могли проводиться ночью с соблюдением условий светомаскировки. Да и установка перевозимого груза с правильной центровкой, чтобы транспортер двигался на воде без крена, являлась первостепенной задачей.

В результате анализа всех требований, предъявляемых военными к грузовой платформе, были найдены оригинальные конструктивные решения, считающиеся в наше время классическими. Так, для транспортеров, автомобилей и артсистем, создающих сосредоточенные нагрузки на платформу, использовали колейную конструкцию: установили в качестве настила две мощные дюралюминиевые коробчатые балки с вертикальными ограничителями шириной 0,68 м. На каждую из них наварили по шесть швартовочных серег. Остальную часть грузовой платформы закрыли легкими фанерными крышками и решетками. В кормовой части для перевозки орудийных расчетов установили сиденья, которые могли складываться вдоль бортов, чтобы не мешать при погрузке и выгрузке техники.

Погрузка на платформу производилась через задний откидной борт. Однако здесь возникла еще одна проблема — обеспечение герметичности четырехметрового стыка. Решили ее несложно: по задней кромке платформы поставили металлическую планку с губчатой резиной, а на откидном борте — круглый пруток, который накрепко прижимался к резиновой поверхности крепежными замками.

Отделение управления разместить впереди, как планировалось вначале, не удалось, и его перенесли далеко в корму — даже за задние упоры балок настила. При этом кузов автомобиля ЗИС-151, закрепленного на платформе, нависал над головами экипажа транспортера. Для создания элементарной защиты водителя от грязи, дождя и снега устанавливался быстросъемный брезентовый тент.
