Гусеничный плавающий транспортер К-61 стал родоначальником целого направления отечественных инженерных машин. Многие конструкторские решения, предложенные его главным конструктором А. Ф. Кравцевым, стали классическими и поныне используются при создании переправочных средств. На базе транспортера К-61 было разработано несколько инженерных машин.
Приложение к журналу «МОДЕЛИСТ-КОНСТРУКТОР»

Гусеничный плавающий транспортер К-61 — читать онлайн бесплатно полную книгу (весь текст) целиком

Ниже представлен текст книги, разбитый по страницам. Система сохранения места последней прочитанной страницы, позволяет с удобством читать онлайн бесплатно книгу «Гусеничный плавающий транспортер К-61», без необходимости каждый раз заново искать на чём Вы остановились. Поставьте закладку, и сможете в любой момент перейти на страницу, на которой закончили чтение.

Тёмная тема
Сбросить

Интервал:

Закладка:

Сделать

Поскольку отечественного аналога не существовало, а сведения о зарубежных машинах были крайне скудны, свои поиски коллективу А. Кравцева пришлось начать практически с нуля: отсутствовали теоретические исследования гидродинамики гусеничных и колесных плавающих машин, методики расчета и технологии изготовления тонкостенных металлических конструкций таких размеров; не было практического опыта перевозки транспортерами по суше и на воде артиллерийских систем и автомобилей массой около 5 т с большими динамическими нагрузками, погрузки, разгрузки и швартовки перевозимой техники; не существовали эксплуатационные требования к конструкции, срокам службы и ремонтопригодности амфибийной машины.

Гусеничный плавающий транспортер К-61
Чертежи выполнил НКулешов по материалам 15го ЦНИИ им ДМ Карбышева МО РФ - фото 20

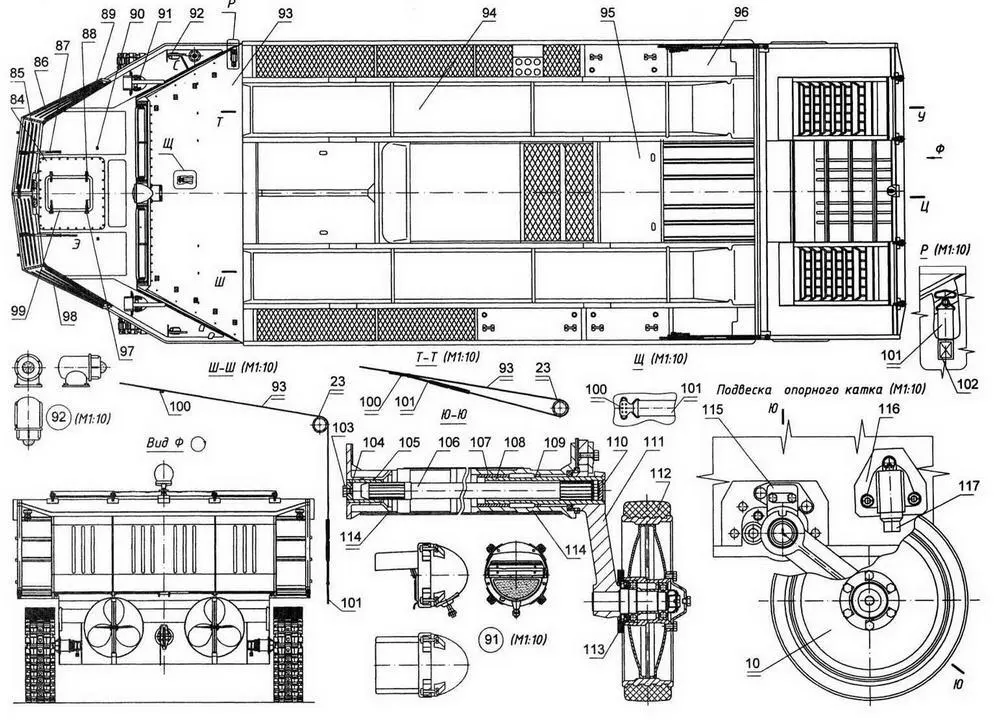

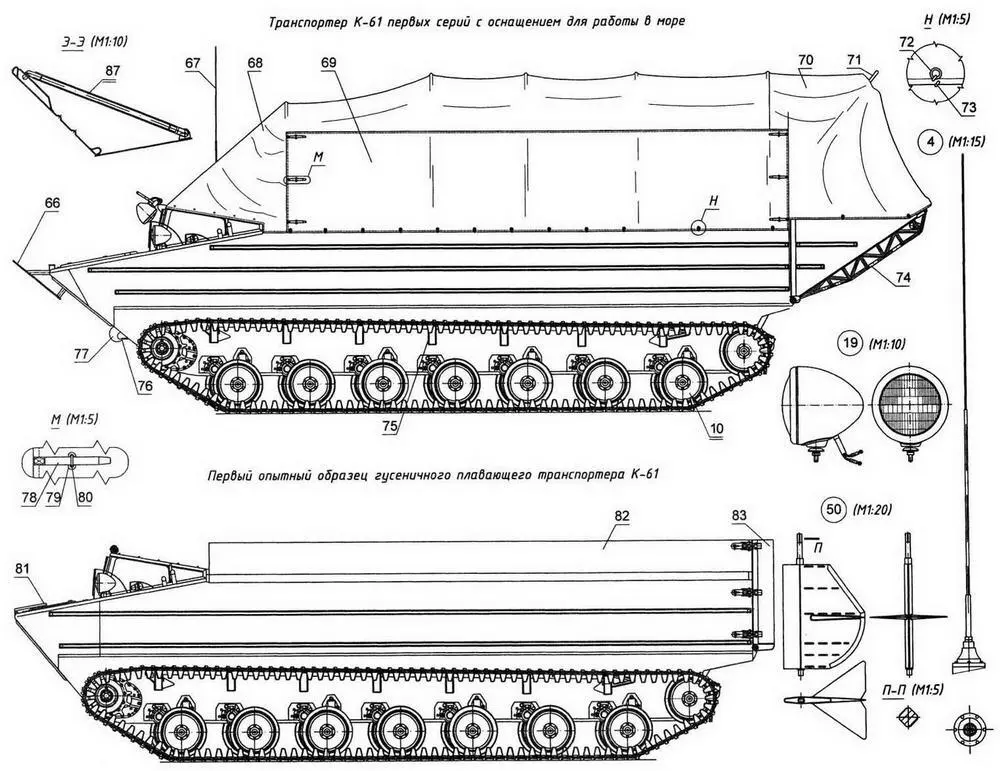

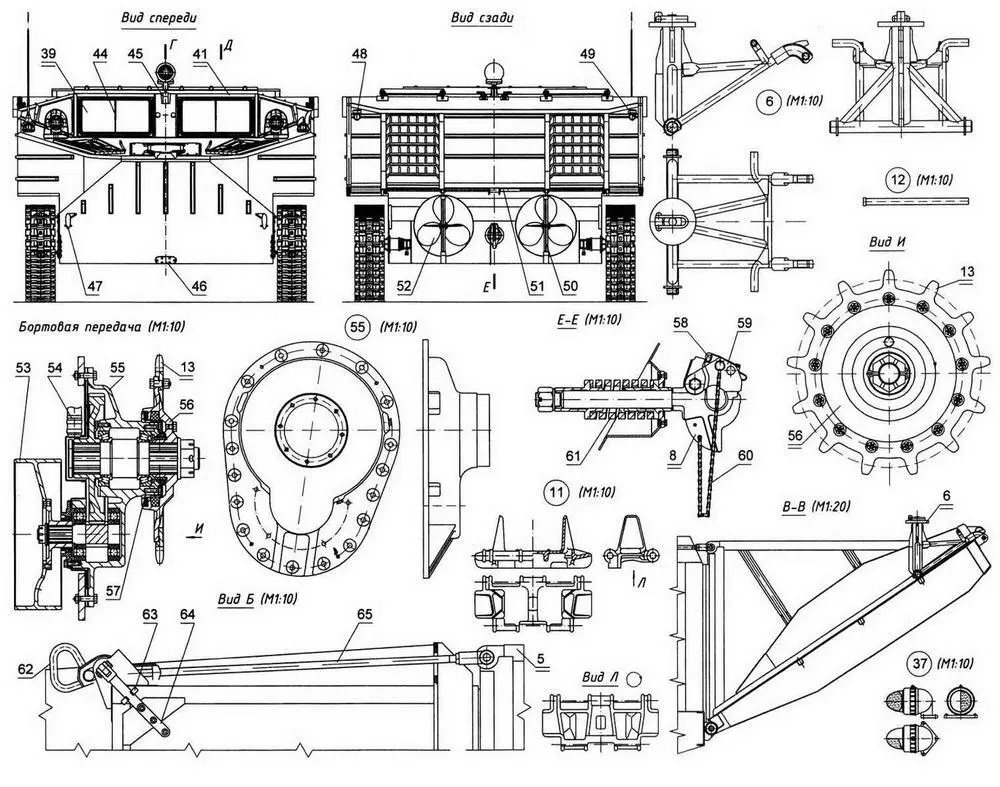

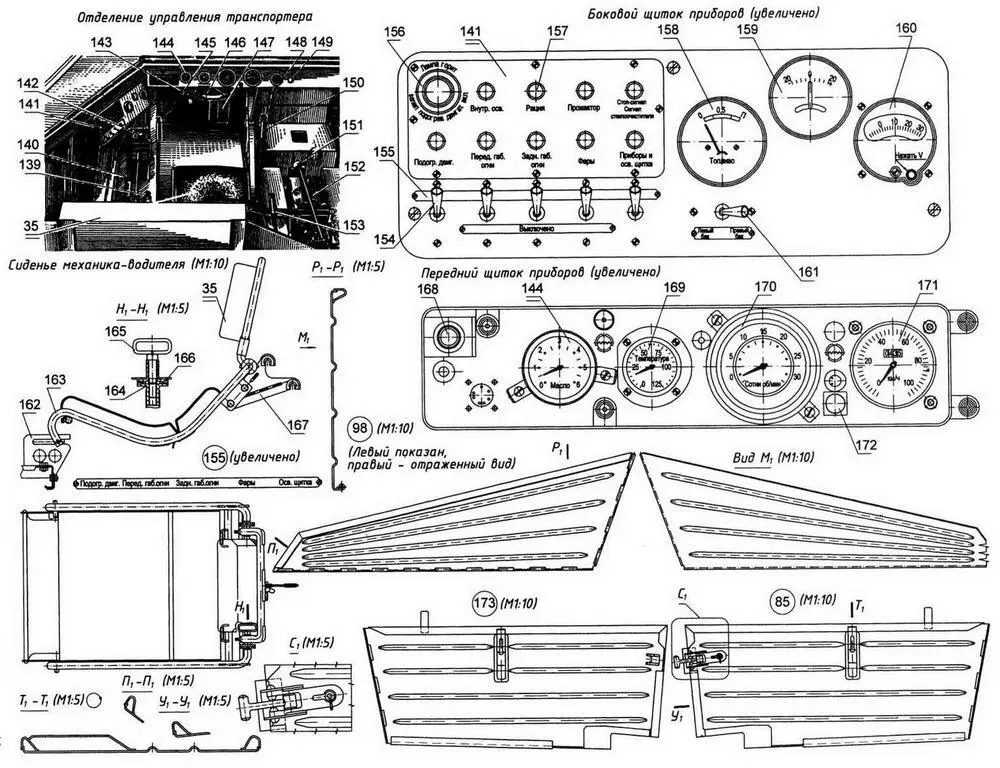

Чертежи выполнил Н.Кулешов по материалам 15-го ЦНИИ им. Д.М. Карбышева МО РФ, Королёвского исторического музея и гусеничному плавающему транспортеру К-61 из коллекции Центрального музея Вооруженых Сил

Гусеничный плавающий транспортер К61 ижевского завода Строммашинас - фото 21 Гусеничный плавающий транспортер К61 ижевского завода Строммашинас - фото 22 Гусеничный плавающий транспортер К61 ижевского завода Строммашинас - фото 23

Гусеничный плавающий транспортер К-61 ижевского завода "Строммашина"с модифицированным откидным бортом, фарами с маскировочными насадками ФГ-26 и габаритными светильниками ГСТ-26 (волноотбойные щитки и тент кабины в рабочем положении)

Гусеничный плавающий транспортер К61 1 кнехт 2фарапрожектор 3кнопка - фото 24 Гусеничный плавающий транспортер К61 1 кнехт 2фарапрожектор 3кнопка - фото 25

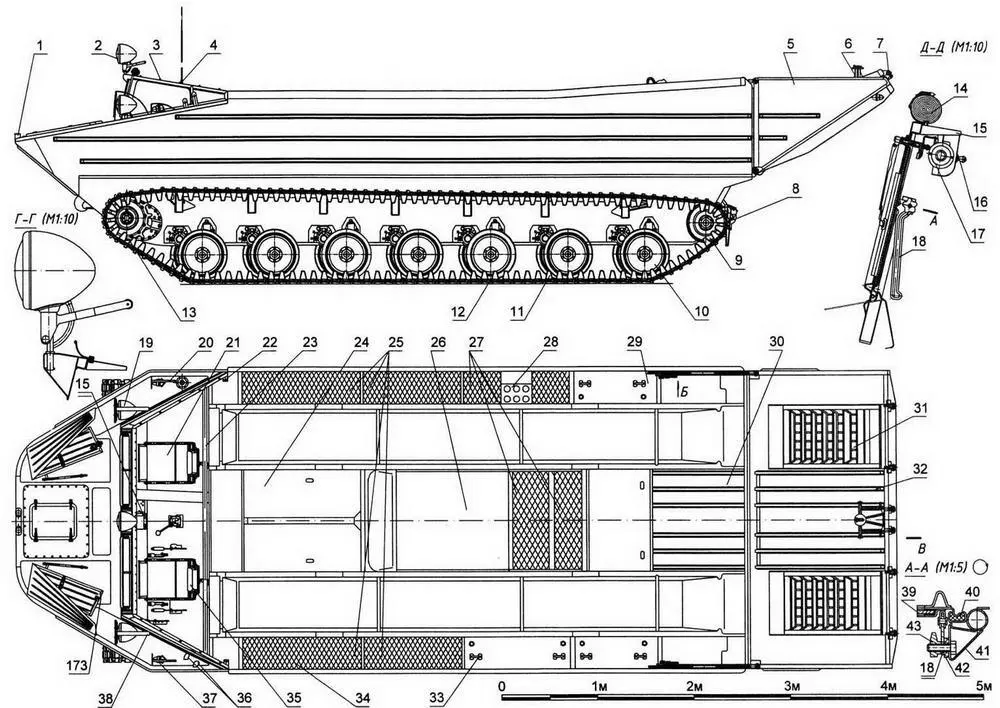

Гусеничный плавающий транспортер К-61:

1— кнехт; 2—фара-прожектор; 3—кнопка люверса; 4—антенна радиостанции Р-113; 5—откидной водоизмещающий борт; 6—штырь-фиксатор артсистем; 7—ось откидной аппарели; 8—буксирный крюк; 9—ленивец; 10—опорный каток; 11 — трак; 12—палец трака; 13—венец ведущей зубчатки; 14—брезентовый тент кабины; 15—кронштейн стеклоочистителя; 16—выключатель стеклоочистителя; 17—электродвигатель стеклоочистителя; 18—кронштейн переднего стекла; 19—фара ФГ-1А2; 20—габаритный светильник ОКБ ИВ с зеленым светофильтром; 21 — сиденье командира; 22—кронштейн крепления трубы тента; 23—труба тента (в транспортном положении); 24 — средний щиток пола; 25—накладная планка; 26—капот двигателя; 27—заборные решетки двигателя; 28—кожух выхлопной системы; 29—крышка бортового сиденья; 30—обшивка кормы; 31—ребро балки настила; 32—ребро жесткости заднего борта; 33—ручка бортового сиденья; 34—отсек аккумуляторных батарей; 35—подушка спинки сиденья механика-водителя; 36—выходные патрубки откачивающей системы; 37, 48, 49—габаритные светильники с красным светофильтром; 38—ограждение фары; 39—переднее стекло; 40—прокладка губчатой резины; 41—рама переднего стекла; 42—прокладка; 43—маховик; 44—щеткодержатель стеклоочистителя: 45—кронштейн фары-прожектора; 46—крышка лючка слива масла главной передачи; 47—передний буксирный крюк; 50—перо руля; 51 — ось- торсион заднего борта; 52—гребной винт; 53—тормозной барабан; 54—сапун бортовой передачи; 55—картер бортовой передачи; 56—ступица ведущей зубчатки; 57, 113, 127—лабиринтное уплотнение; 58—собачка защелки буксирного крюка; 59—защелка буксирного крюка; 60—цепь крюка; 61 — пружина; 62—ручка тяги откидного борта; 63—клипс рукоятки-фиксатора; 64—рукоятка-фиксатор; 65—тяга откидного борта; 66—волноотбойный щиток; 67—антенна радиостанции; 68—брезентовый тент кузова; 69—бортовой клапан тента; 70—задний клапан тента; 71 — каркас тента; 72—люверс тента; 73—крючок кузова; 74—ферменный каркас откидного борта; 75—кронштейн поддерживающей рейки; 76—защелка буксирного крюка; 77—буксирный крюк; 78—ремешок клапана тента; 79—люверс клапана; 80—металлическая петля тента; 81 — волноотбойный щиток; 82—фальшборт; 83—откидной борт; 84—крышка люка отсека лебедки; 85—правый передний волноотбойный щиток; 86—боковой правый волноотбойный щиток; 87—фиксатор волноотбойного щитка; 88—петля крышки люка лебедки; 89—рояльная петля правого бокового волноотбойного щитка; 90—клипс носовой панели; 91 — фара ФГ-26 со светомаскировочной насадкой; 92—габаритный светильник с зеленым светофильтром; 93—брезентовый тент кабины (в рабочем положении); 94—балка настила; 95—крышка ящика ЗИП; 96—кормовой настил; 97—рукоятка замка крышки лебедки; 98—боковой левый волноотбойный щиток; 99—крышка люка лебедки; 100—крючок тента; 101—резинка крючка; 102—усилительная накладка тента; 103—пробка заглушки торсиона; 104—заглушка; 105, 107, 109—втулки; 106—торсион; 108—ось балансира; 110—резиновая заглушка; 111 — балансир; 112—резиновый бандаж; 113—лабиринтное уплотнение; 114—кронштейн подвески; 115—фиксатор балансира; 116—корпус упора; 117—боек упора; 118—передний упорный кронштейн поддерживающей рейки; 119—полоз рейки; 120—задний упорный кронштейн; 121 —регулировочная муфта тяги стеклоочистителя; 122—тяга стеклоочистителя; 123—левая рама переднего стекла (правая—отраженный вид); 124—кронштейн аппарели; 125—настил аппарели; 126—ручка рамы; 128—скоба кривошипа ленивца; 129—гайка стопорной муфты; 130—стопор; 131 — стопорная муфта; 132—стопорная втулка; 133—кривошип ленивца; 134—продольная балка аппарели; 135—крышка крепления артсистем; 136—пружина рукоятки крепления штыря; 137—рукоятка крепления; 138—модифицированный штырь; 139, 153—рычаги управления гребными винтами; 140—рычаг «винты-гусеницы»; 141—контрольная панель; 142—выключатель массы; 143—педаль главного фрикциона; 144—манометр масла; 145, 150—рычаги фрикционов; 146—штурвал рулей; 147—педаль подачи топлива; 148—рычаг ручной подачи топлива; 149—кнопка стартера; 151—рычаг переключения передач; 152—главная передача; 154—тумблер-выключатель щитка приборов; 155—шильдик щитка; 156, 168—сигнальные лампы (красные); 157—предохранитель рации; 158—указатель уровня топлива; 159—амперметр; 160—вольтамперметр; 161 — тумблер- переключатель; 162—передний кронштейн кабины; 163—каркас сиденья механика-водителя; 164, 166—зубчатые полумуфты замка спинки сиденья; 165—болт зубчатой муфты; 167—планка крепления сиденья; 169—термометр А78; 170—тахометр; 171—спидометр; 172—кнопка сигнала; 173—левый передний волноотбойный щиток
