Тонколистовой корпус создавался не для демонстрации возможностей отечественной промышленности: от массы корпуса напрямую зависел переправляемый через водную преграду груз. Поэтому каждая деталь, которую предстояло установить на стапеле, взвешивалась, и, если масса превышала указанную в чертеже, конструкторы совместно с технологами старались максимально ее облегчить. Благодаря этому удалось сварить каркас в соответствии с документацией. Наиболее сложными технологическими операциями оказалась приварка обшивки толщиной 1,25 мм и профилей жесткости к ней, а также сварка тоннелей, подводящих воду к гребным винтам. Для этого пришлось усовершенствовать сварочное оборудование и провести дополнительное обучение сварщиков.

Много сложностей возникло с изготовлением клепаных конструкций из алюминиевых сплавов — заднего борта и балок настила: на предприятии отсутствовало оборудование для клепки и здесь никогда не выполняли подобных работ.

30 апреля 1948 года, через четыре месяца и двадцать дней с момента создания Особого конструкторского бюро инженерных войск, в сборочном цехе Бронетанкового ремонтного завода № 2 уже стоял свежевыкрашенный первый опытный экземпляр принципиально новой военной машины.

Заводские испытания выявили ряд конструктивных и производственных дефектов, которые приходилось незамедлительно устранять. Так, при движении на воде проявилась течь через уплотнение откидного борта и люк лебедки. С первой справились быстро, а течь через люк устранили лишь после того, как сделали его конструктивно более жестким. Существовала сильная вибрация тоннелей гребных винтов при больших оборотах двигателя; при их уменьшении она исчезала. Однако вибрация приводила к разрушению тоннелей и появлению течи. С дефектом удалось справиться за счет установки ребер жесткости и усиления поперечных связей с корпусом.

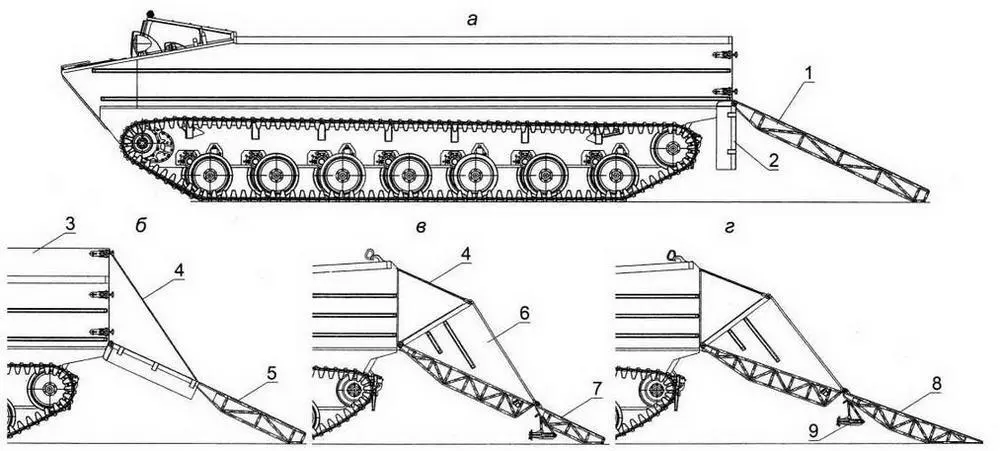

Изменение конструкции аппарелей в процессе разработки К-61:

а—первый опытный образец; б—первый образец после доработки бортов; в—второй опытный образец с водоизмещающим откидным бортом; г—транспортер первых серий с увеличенными аппарелями; 1—съемная аппарель; 2—откидной борт; 3— фальшборт; 4—фиксатор откидного борта; 5—короткая съемная аппарель; 6—увеличенный водоизмещающий откидной борт; 1—встроенная в откидной борт короткая аппарель; 8—увеличенная встроенная аппарель; 9—штырь-фиксатор артсистем

Ходовая часть работала ненадежно: при поворотах на мягких грунтах гусеница сбрасывалась с ленивца и повреждала резиновый бандаж, опорные катки наезжали на гребни траков и выходили из строя. Дефект был серьезным. Причина крылась в том, что в гусеницах возникала чрезвычайная «слабина» из-за большой их длины и малых ходов опорных катков. Механически выбрать ее не удавалось, гусеницы все равно провисали между поддерживающими роликами, а также на сходе и восходе нижней части. Для уменьшения их «провиса» укрепили поддерживающую рейку под надкрылком. Впоследствии разработали цельнометаллический ленивец овального поперечного сечения, который препятствовал выходу из зацепления с гребнями трака. Недостаточно прочным оказалось крепление постамента главной передачи. Для смягчения нагрузок на него передачу поставили на резиновые амортизаторы, усилили крепеж.

После завершения заводских испытаний транспортер по приказу начальника Инженерных войск передали на полигонные испытания. Они проводились с июля по август 1948 года в Подмосковье на Пироговском водохранилище и на реке Днестр. Изучалась возможность переправы различных артсистем — до корпусных орудий включительно, а также тягачей.

При пятитонной загрузке машины выявились некоторые недоработки. Так, при движении по воде высота бортов была достаточной, но при выходе на крутой берег от уреза воды оставалось всего 100 мм — при скатывании транспортера назад или даже при небольшой волне возникала возможность затопления. При подходе к берегу сказывалось даже небольшое течение: машина накренялась, борт выступал над водой еще менее — лишь на 50 мм. Съезжая с крутого берега, особенно при грузе в 5 и даже 3 т, машина в первый момент зарывалась в воду по середину ветрового стекла. Для устранения опасности транспортер оборудовали съемными фальшбортами высотой 250 мм.

Поэтому при разработке очередного образца для увеличения водоизмещения расширили корпус до 3,15 м, максимально удлинили носовую часть. Откидной борт стал водоизмещающим —до 2,1 м 3. Повысили борт над надкрылком с 0,75 до 0,95 м и в кормовой части — до 1,05 м. Это позволило довести водоизмещение транспортера на 36 % . Общая длина его теперь составляла 9,16 м.
