Электронный таймер BND-50/SG1 является многофункциональной законченной конструкцией и, кроме прямого назначения коммутации нагрузки в сети 220 В, может иметь и другие варианты применения. В частности, учитывая, что отсчет времени не прекращается и в автономном режиме работы (от встроенного аккумулятора более 30 суток), это можно с успехом использовать в «полевых» условиях, удаленных от электрической сети 220 В.

Таким образом, таймер может в соответствии с установленной программой выдавать управляющий импульс (управляющую команду) амплитудой 1 В на контакте 5 соединительного разъема. Этот контакт помечен на плате символом С.

Как и для чего применять этот сигнал управления – каждый может решить по-своему.

Внимание!

Биполярный транзистор S9014 отлично работает в электронных устройствах с напряжением питания 1,2–3 В.

Поэтому управляющий сигнал можно снимать не только с точки С 5-контактного разъема таймера (в этой точке нал потребует дополнительного усиления), но непосредственно с коллектора транзистора (параллельно реле К1).

В данном случае обмотка реле (из-за небольшого напряжения и тока в цепи) не оказывает «шунтирующего» влияния на управляющий сигнал.

Небольшой компактный корпус устройства позволяет носить цифровой таймер с собой в туристических поездках, в автомобиле и в других случаях, в том числе применять как часы (реальное время отображается на ЖКИ).

Методика ремонта относительно проста и доступна любому пользователю.

Полностью разряжаем батарею. Переворачиваем ноутбук нижней крышкой корпуса наверх (см. рис. 1.3) и открываем в правом верхнем углу защелку-фиксатор; вынимаем аккумуляторную батарею – см. рис. 1.6.

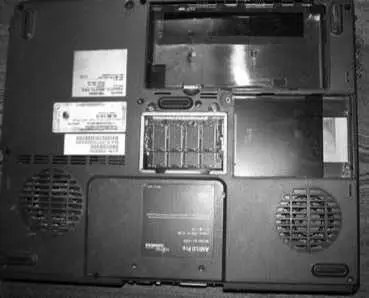

Рис. 1.6. Вид на ноутбук снизу с вынутыми АКБ и жестким диском

Отдельно АКБ и жесткий диск (здесь речь о нем для примера, вынимать его не нужно) представлены на рис. 1.7.

Рис. 1.7. Жесткий диск ноутбука и АКБ SQV-403

Затем ноутбук нам некоторое время не понадобится; переходим непосредственно к разборке АКБ.

Корпус АКБ ноутбука разбираем с помощью ножа с тонким лезвием, представленного на рис. 1.8.

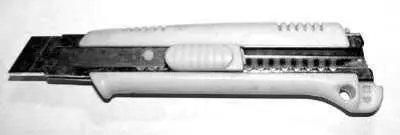

Рис. 1.8. Нож для разбора АКБ

Открывается вид на «внутренности» ноутбука, где представлены несколько отдельных «пальчиковых» аккумуляторов, соединенные в электрическую цепь (рис. 1.9).

Рис. 1.9. Вид на снятую крышку корпуса АКБ ноутбука SQV-403

Количество «пальчиковых» аккумуляторов зависит от напряжения АКБ (в данном случае 14,4 В) и энергоемкости (4400 мА/ч). В штатной батарее 9 элементов, соединенных в 3 секции (по три – в каждой).

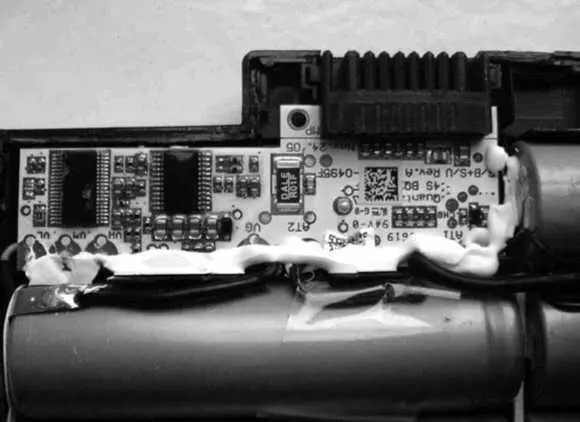

Рис. 1.10. Вид на плату контроллера заряда и состояния АКБ ноутбука

На рис. 1.10 видно, что рядом с контактной площадкой, имеющей 6-контактный разъем с цоколевкой P-, TS, R, SMC, SMD, P+, находится печатная плата контроллера заряда и состояния АКБ ноутбука.

Далее необходимо проверить вольтметром состояние всех соединенных в цепь аккумуляторов. В «слабой» батарее, как правило, один или несколько элементов будут неисправны (вольтметр покажет «полный ноль» остаточного напряжения и высокое сопротивление при попытке зарядить).

Итак, в АКБ SQV-403 9 пальчиковых элементов объединены в три секции (по 3), одна «тройка» протекла, это видно визуальным осмотром, на ней напряжение 0,4 В; на остальных 1,3–1,7 В.

Секции соединены параллельно. От выводов каждой секции к плате контроллера идут проводники к микросхемам в SMD-корпусах (для поверхностного монтажа) – PS334S, 0230MSI и MAX1924.

Эта плата (контроллер) обеспечивает мониторинг работы АКБ ноутбука.

При полном заряде АКБ отключается внутренним контроллером от источника заряда и далее сохранится в заряженном состоянии.

Уменьшить процент износа АКБ можно только заменой элементов. Если отключить «протекший» пальчиковый элемент (убрать из цепи) АКБ, можно увеличить время работы ноутбука в автономном режиме до 1,5 часа.
