Таким же методом можно с успехом «вылечить» АКБ небольшой энергоемкости других электронных устройств, совершенно разных, к примеру, машинки для бритья или портативной радиостанции.

Есть и еще одна методика восстановления потерявших со временем емкость АКБ ноутбуков и нетбуков.

В обоснование этого метода привожу характеристики устройства электронного таймера BND-50/SG1, который можно применять и как универсальный узел управления мощной нагрузкой; внешний вид устройства показан на рис. 1.4 – справа.

Цифровой электронный таймер BND-50/SG1, имеющий 8 различных программ и встроенный автономный источник питания, достиг наконец прилавков розничной торговой сети.

Учитывая небольшую стоимость устройства, пользователи с удовольствием применяют это многофункциональное устройство в быту. Однако не все знают, что таймер может применяться не только по прямому назначению. Эти особенности рассмотрены ниже.

В верхней части корпуса таймера имеется светодиод красного цвета, который индицирует включенное состояние нагрузки.

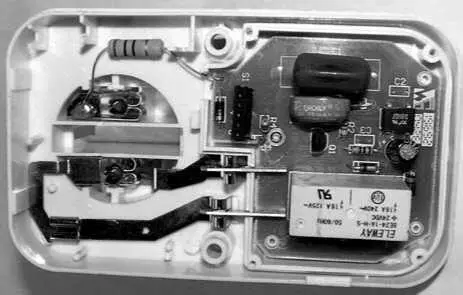

Если открутить два винта на обратной стороне корпуса таймера, получим доступ к электронной «начинке» устройства, она представлена на рис. 1.5.

Рис. 1.5. Вид на внутреннюю начинку цифрового таймера

Таймер имеет встроенный дисковый Ni-Mh аккумулятор с номинальным напряжением 1,2 В энергоемкостью 70 мА/ч. Благодаря ему электронная схема продолжает отсчет времени, даже если отключат электроэнергию.

При подключенном вновь напряжении осветительной сети 220 В встроенный аккумулятор подзаряжается в течение 5060 мин до максимальной емкости.

Внимание, важно!

Перед первым включением или после длительного хранения рекомендуется включить таймер в сеть 220 В на 3–4 часа для того, чтобы внутренний аккумулятор зарядился.

Элементы устройства смонтированы на двух печатных платах, которые соединяются между собой с помощью 5-контактного разъема (обозначение на плате S1).

Плата 1 – электронное исполнительное устройство (рис. 1.5). На ней расположены электромагнитное реле, 5-контактный разъем S1, встроенный аккумулятор, выпрямитель и стабилизатор напряжения (выполненные по бестрансформа-торной схеме), ограничительные резисторы, сглаживающие конденсаторы и усилитель тока на биполярном транзисторе. На печатной плате расположены микросхема таймера (в залитом каплевидном корпусе) с электрическими элементами и ответная часть штырькового разъема, соединяющая две платы устройства.

Плата исполнительного устройства с 5-контактным разъемом имеет в данном устройстве особенное значение. Данный электронный узел может работать самостоятельным исполнительным устройством под управлением другого электронного устройства (об этом ниже).

Замеры напряжений постоянного тока между контактами разъема S1 (контакты считаем от обозначения S1):

1—2: 100 В,

4—2: 100 В,

4—3: 3 В (4 – общий, 3 – «+» питания),

4—5: 0,2 В

Если цифровой таймер включить в сеть (до того как будет установлен определенный режим программирования), немедленно включится устройство нагрузки (и зажжется индикаторный светодиод).

Для выключения нагрузки необходимо замкнуть выводы 4 и 5 соединительного разъема, то есть подать «нулевой» потенциал (относительно общего провода, вывода 4-го разъема S1) на контакт 5 того же разъема.

Исполнительный узел сконструирован так, что (в подключенном к сети 220 В устройстве) усилитель тока на транзисторе VT1 открыт, и реле К1 включено. Контакты реле К1 замыкают электрическую цепь нагрузки.

При поступлении в точку А (вывод 5 разъема S1 – обозначение на плате) потенциала, близкого к «0», транзистор VT1 закрывается, реле К1 и нагрузка обесточиваются.

Данное промышленное устройство несложно преобразовать в электронный блок управления мощной нагрузкой, где управляющим электронным узлом (подключенным к исполнительному устройству) может служить не только программируемый цифровой (или механический) таймер, но, к примеру, приемник ИК или радиосигналов – любой электронный узел с выходным напряжением 2,5–5 В постоянного тока.

• Максимальная коммутационная нагрузка 3,52 кВт, 16 А в осветительной сети 220 В, 50–60 Гц.

• В устройстве применен выпрямительный диодный мост DB107. Его параметры таковы.

• Максимальное постоянное обратное напряжение 1000 В.

• Максимальное импульсное обратное напряжение 1200 В.
