На моей практике бывали случаи, когда системный блок хорошо работал в течение 5–6 лет, а затем стал периодически «давать сбой». Причем внешне – все элементы выглядели как новые. Если этот срок эксплуатации составил 9-10 лет и более, я вообще не рекомендую заниматься ремонтом ПК, ибо такая модель в соответствии с техническим прогрессом уже является анахронизмом компьютерной эпохи. То есть ремонт будет уже невыгодным по нескольким основаниям: каждые 2–3 года изменяется конфигурация материнских плат и некоторых плат периферии (видеокарта, контроллер Wi-Fi и др.). Так за последние 5 лет конфигурация материнских плат изменилась следующим образом. Разъем подключения источника питания на материнской плате теперь имеет 24 точки (контакта) вместо 20.

Оперативная память (линейки ОП) теперь применяется в формате 3DDR (не так давно было 2DDR). Чипсет для установки процессора ^PU) также видоизменился, как и сами процессоры. Теперь актуальны колодки-слоты Socket 1155 (версия чипсета H61), а не АМ3 (как раньше), то есть установить старый процессор на новую материнскую плату, если предполагать, что пользователь захочет заменить ее целиком, а не выискивать потерявшие емкость – от старости – конденсаторы, подчас невозможно. Придется ставить и новый процессор. А это – новые вложения.

Тем не менее, есть люди последовательные и педантичные, с особым целеполаганием, а также (что очень важно) обладающие свободным временем для таких, не всегда рентабельных и оправданных экспериментов; для них я напишу дальше.

При замене материнской платы или замене оксидных конденсаторов по питанию необходимо снять все винты (5…6) крепления материнской платы к корпусу системного блока, отсоединить все проводники и кабели, идущие к материнской плате от других устройств ПК, в том числе от источника питания, расфиксировать и вынуть все устройства, вставляемые в материнскую плату с помощью разъемов (оперативную память, видеокарту, сетевой адаптер, модем и другие). После этого материнскую плату аккуратно (стараясь не трогать руками микросхемы), удерживая плату пальцами только по краям, вынимают и переносят на рабочий стол. Здесь потребуется паяльная станция (паяльник с тонким жалом, с понижающим питанием и регулировкой температуры нагрева жала), к примеру, фирмы Pasi.

К сожалению, другими средствами или паяльником с напряжением 220 В здесь действовать нельзя, так как материнская плата имеет сложную конфигурацию печатного монтажа, содержит БИС и даже незначительный перегрев может привести основную плату ПК в негодность.

Если менять оксидные конденсаторы, то надо действовать следующим образом. Выбрав на паяльной станции нагрев в диапазоне =220–240 °C, и дождавшись, пока миниатюрный паяльник наберет заданную температуру, неисправные (по внешнему виду) оксидные конденсаторы выпаивают из платы (держа корпус конденсатора с другой стороны печатной платы пинцетом или миниатюрными плоскогубцами, утконосами). Как правило, емкость этих конденсаторов составляет 2200–4700 мкФ и они рассчитаны на максимальное напряжение 6, 3 В (в цепи питания +5 В). Эти конденсаторы включены в схеме питания ПК параллельно, что эквивалентно увеличивает их емкость.

Вместо них в печатную плату на штатные места впаивают аналогичные (или большей емкости) оксидные конденсаторы в количестве равном (или большем) штатным местам.

Это могут быть оксидные конденсаторы фирм Murata, EPS, Tesla или аналогичные. Рекомендую вместо неисправных установить оксидные конденсаторы большей емкости от 4700 мкФ и более каждый, рассчитанные на большее рабочее напряжение 25 В. Это увеличит надежность ПК в дальнейшем.

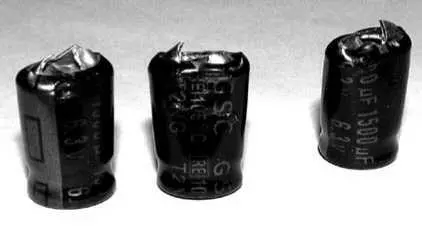

На рис. 1.13 представлены вышедшие из строя оксидные конденсаторы по питанию, выпаенные с материнской платы ПК.

Рис. 1.13. Вышедшие из строя оксидные конденсаторы по питанию с материнской платы ПК

Лучшим вариантом замены (для надежности работы) оксидных конденсаторов является как можно большая рабочая температура, указанная на его корпусе (в технических характеристиках). То есть оксидные конденсаторы в данном конкретном случае следует использовать с запасом – с рабочей температурой 105 °C и только в крайнем случае 85 °C, и никак не ниже.

Автор уточнил в сервис-центрах Санкт-Петербурга цены на услуги по диагностике и ремонту ПК (с данной неисправностью) и выяснил, что они составили бы сегодня не менее 700 рублей за диагностику и минимум 2800 рублей за работу плюс стоимость деталей. Стоимость оксидных конденсаторов фирмы EPS емкостью 10 000 мкФ на рабочее напряжение 16 В в том же регионе составляет 33 рубля за 1 шт.
