Иногда встречается экзотика в виде участка с овальным сечением из блоков известняка (Черногрязка) или трапеции (Кожевнический Вражек).

Тип и габариты поперечного сечения коллектора подбираются в зависимости от конкретных условий строительства и водного режима объекта. Размеры принимаются с большим запасом. Максимальный проектный объём паводковых вод, которые должен пропускать коллектор, определяется по данным наблюдений за рекой. Если натурных данных не хватает, то используют статистические зависимости. Однако это не гарантирует на 100%, что не произойдёт подтопления местности, защищаемой дренажной сетью.

Проблема не в проектных ошибках, а в непредсказуемости природы. Случается так, что выпадает объём осадков, который никогда прежде не наблюдался. И его величина выбивается из ряда прогнозируемых значений.

Возникает резонный вопрос: почему бы просто не закладывать везде большие коллекторы? Во-первых, не везде в городе можно проложить коллекторы с крупным сечением. Во-вторых, это экономически нецелесообразно. Стоимость строительства и эксплуатации дренажных сетей увеличится в разы. В-третьих, не факт, что закладка крупных габаритов спасёт от сильного ливня, бывающего раз в тысячу лет.

Строительство

Хотя необходимость строительства коллекторов для ряда рек возникла ещё в XVIII веке, эти планы стали активно воплощаться только с конца XIX века. И до 1914 года более половины малых рек и ручьёв на территории Москвы были убраны под землю. Важно учитывать тогдашние административные границы Москвы, проходившие по линии МЦК (в прошлом МКЖД).

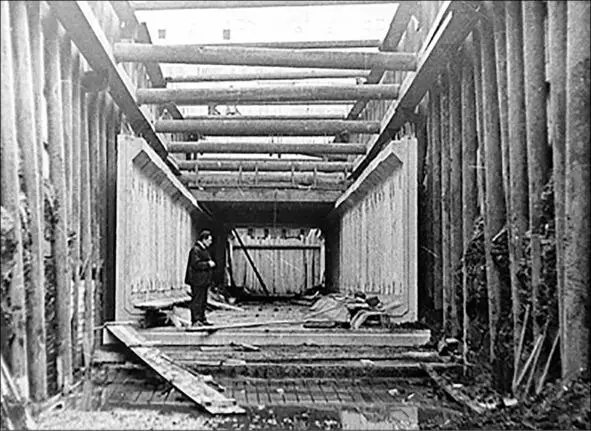

Коллекторы преимущественно возводились открытым способом. Сначала откапывалась глубокая траншея (или котлован), затем в ней возводился коллектор. Трасса коллектора проходила параллельно открытому руслу. При необходимости строить прямо в русле часть реки отгораживали временными перемычками, а воду пускали по обводному каналу. Отгороженный участок осушали и вели строительные работы.

Прежде основных конструкций подготавливалось основание. На грунт укладывалась песчано-гравийная подушка и/или основание из монолитного бетона. Это было необходимо для того, чтобы избежать неравномерных осадок частей коллектора.

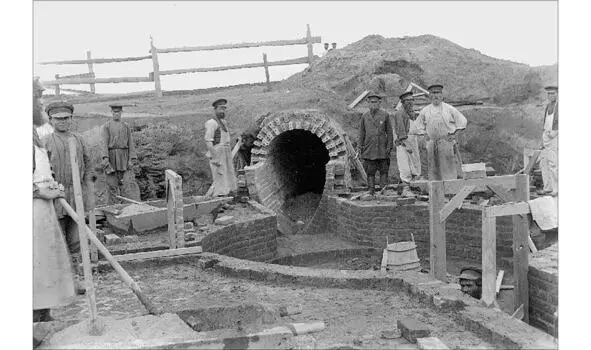

Широко использовалась кладка из керамического кирпича. Реже каменные блоки и бетон. Именно качество кирпичной кладки представляет особый интерес.

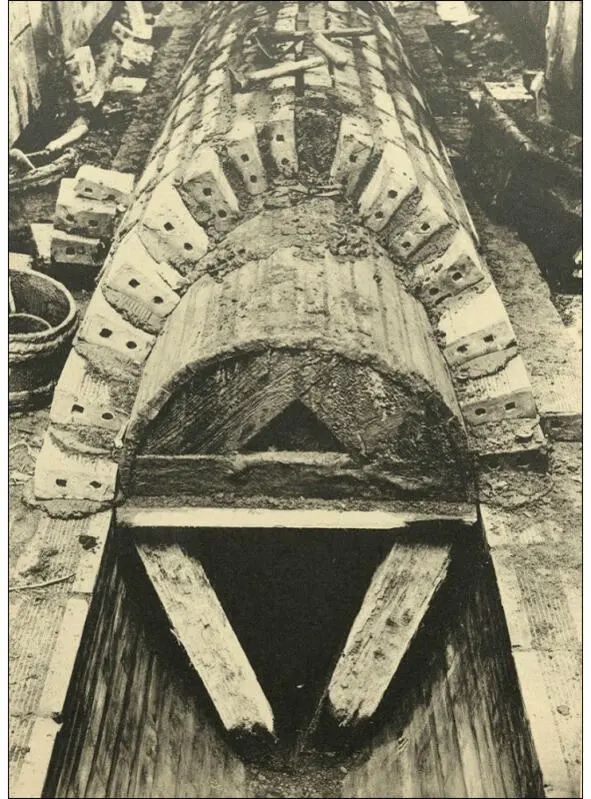

Трудно представить, что она производилась без каких-либо средств механизации. Всё, что использовалось: внутренняя опалубка, задававшая параметры сечения коллектора, ручной инструмент и мастерство каменщиков.

После набора кладкой требуемой прочности коллектор засыпали и пускали по нему воду.

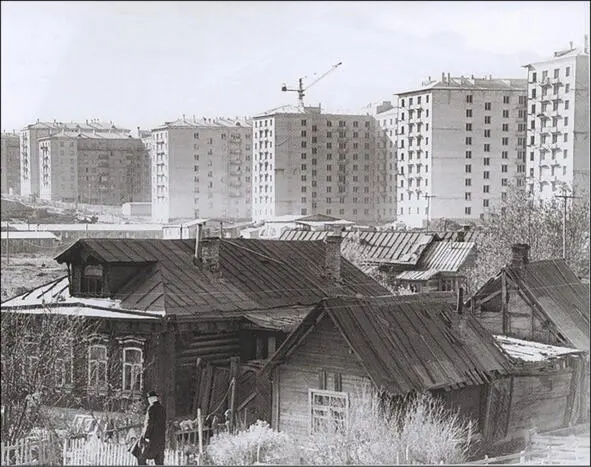

Общие темпы строительства коллекторов напрямую связаны с ростом Москвы и застройкой новых районов. Поэтому следующая «волна» пришлась на годы первых пятилеток. А затем на 60-е, 70-е и 80-е годы, когда границей Москвы стала МКАД и сельская местность внутри неё подверглась интенсивной урбанизации.

В эти периоды на первый план выходит дешевизна строительства и простота производства работ. Кирпич с именными клеймами производителей сменяет сборный и монолитный железобетон.

Особенно широкое распространение получают типовые элементы из сборного железобетона заводского изготовления.

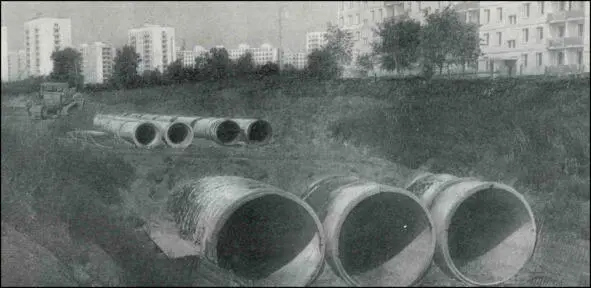

И самый популярный элемент – железобетонная труба.

Основная задача при использовании сборных элементов сводится к их корректной установке в проектное положение и защите стыков секций от негативных воздействий. Поэтому готовая труба имеет преимущество перед составными сечениями из стеновых панелей и плит покрытия.

Использование типовых элементов позволило значительно упростить и ускорить производство работ, а также унифицировать процесс строительства. Но гидротехника не та область, где можно обойтись банальным дублированием. Поэтому практически для каждой реки приходится вырабатывать свои решения, о чём можно узнать из описания коллекторов в данной книге.
