Сбойка – короткий горизонтальный участок, соединяющий между собой:

– параллельные нитки;

– обгонный и основной коллекторы;

– основной коллектор и другие сооружения.

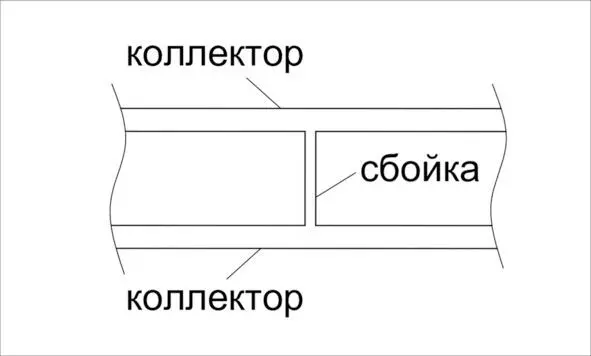

Рисунок 8. Соединение ниток коллектора сбойкой

Типы сечений

Круг(фото 2, 5, 13, 15, 16)

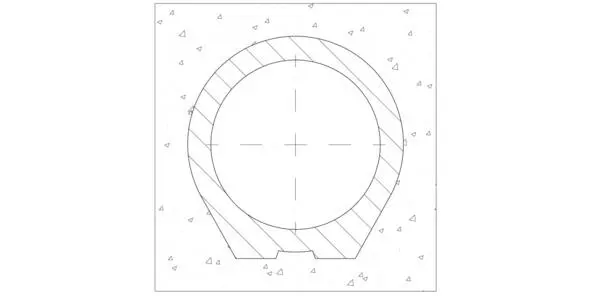

Рисунок 9. Круглое сечение из железобетонных труб

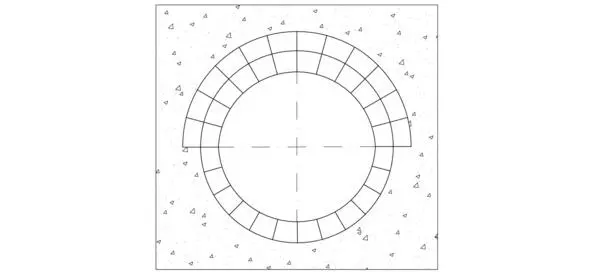

Рисунок 10. Круглое сечение из керамического кирпича

Самый распространённый тип поперечного сечения коллектора. Обычно выполняется из сборных железобетонных труб и колец (форму кольца обычно имеют элементы диаметром 3,5 м, 2,5 м и 1,6 м. В настоящей книге в описании коллекторов кольцевые элементы названы трубами).

Иногда применяют монолитный железобетон. Коллекторы небольшого диаметра могут исполняться в металле.

В последнее время получили широкое распространение пластиковые гофрированные трубы. А в дореволюционную эпоху такое сечение выполнялось из керамического кирпича.

Прямоугольник(фото 6, 7, 8, 17)

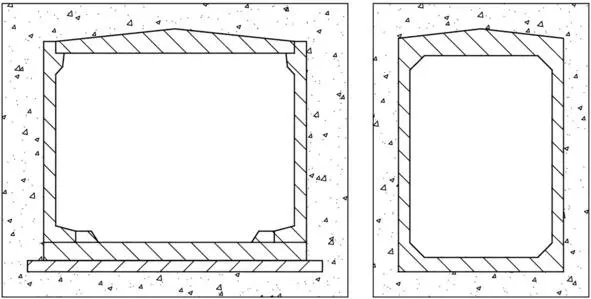

Рисунок 11. Прямоугольные сечения из сборного железобетона

Также популярная конструкция коллектора. Выполняется как из готовых железобетонных секций, так и из сочетания стеновых элементов и плит покрытия.

В некоторых подземных реках стены выполнены из керамического кирпича.

Соотношения высоты и ширины коллектора бывают различны. Есть так называемые широкий и высокий прямоугольники.

Арка(фото 1, 4, 14)

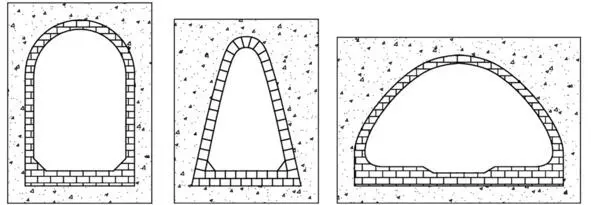

Рисунок 12. Арочные сечения из кирпича и каменных блоков

Арочные сечения разнообразны. Параболические арки (ручей Победы, Леоновский ручей и многочисленные коллекторы под железнодорожными насыпями) или арки с вертикальными стенками и полукруглым сводом (верхнее течение Неглинной, участок в Пресне и Коломенке).

Иногда арки выполнялись из блоков известняка или керамического кирпича. Относительно новые конструкции выполняются из монолитного железобетона или секций гофрированного пластика или металла.

Особого внимания, конечно, достоин Щекотовский тоннель. Его распластанная параболическая арка великолепно работает уже более века. Кстати, в современных конструкциях можно наблюдать подражание. Например, участки в Копытовке и Чернушке.

Полукруг

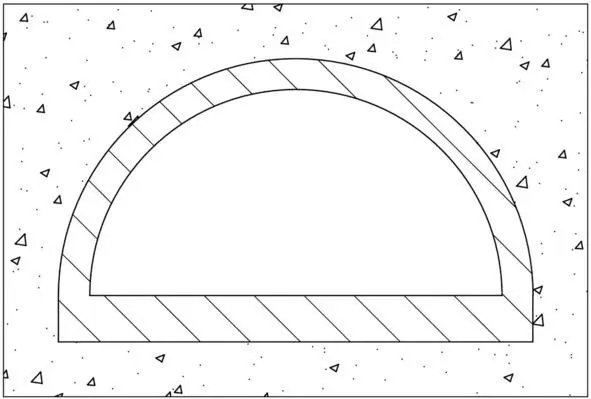

Рисунок 13. Полукруглое сечение

Редкий тип. С точки зрения гидравлики такое сечение хуже служит для пропуска воды, чем круг. Но и оно встречается в строительной практике. Выполняется чаще из монолитного железобетона. Иногда за полукруг принимают круглое сечение, затянутое илом и мусором более чем на половину высоты исходного сечения.

Яйцо(фото 10, 11)

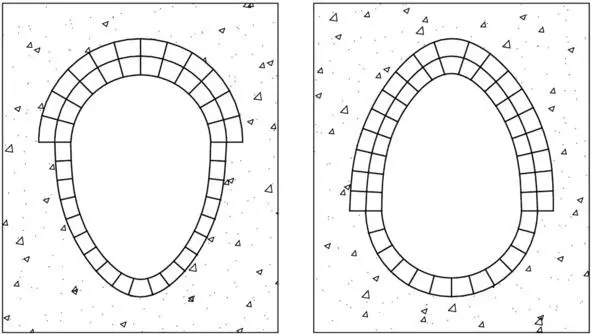

Рисунок 14. Яйцеобразное сечение. Классическое (слева) и «правильное» (справа)

Конструкция старого типа, похожая на яйцо, перевёрнутое острым концом вниз. Такое сечение весьма эффективно с точки зрения гидравлики и хорошо воспринимает давление грунта. Выполнялось из керамического кирпича, реже из бетона на кирпичном бое.

Широко применялось для малогабаритных непроходных коллекторов. Но есть и много проходных коллекторов с таким сечением: верховья Ольховца, притоки Чечёры, Неглинки, Буданка и другие.

Поперечное сечение коллектора ручья Поклонной горы представляет собой «правильное» яйцо, повёрнутое тупым концом книзу, что для Москвы является редкостью.

Редкие сечения(фото 9)

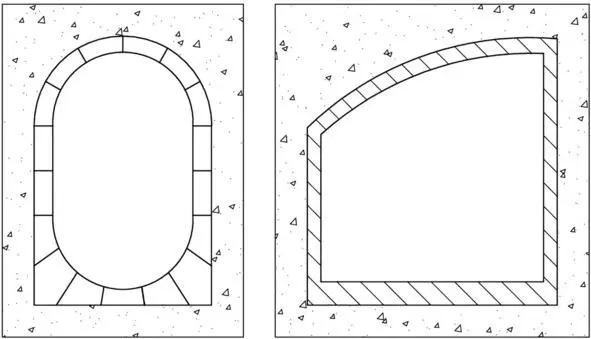

Рисунок 15. Овальное и трапецеидальное сечения
