Обгонный коллектор(фото 21) – коллектор, проложенный параллельно основной нитке для перехвата части стока (обычно на время паводка). Не стоит путать с параллельной ниткой. Обгонный коллектор может быть заложен на другой высотной отметке либо иметь другое сечение. И в межень воды в нём мало либо вообще нет.

Обводной (дублирующий) коллектор – коллектор, предназначенный для отвода воды от основной нитки/сооружения на время реконструкции или ремонта. По завершении работ он может служить в качестве обгонного.

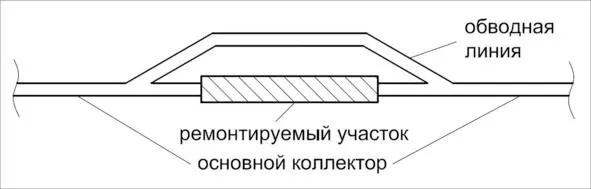

Рисунок 3. Обводной коллектор

Камера(фото 19, 20, 35) – конструктивное технологическое расширение коллектора. Проще говоря, комната, предназначенная для проведения различных работ в коллекторе. Как правило, в камеру попадают через смотровой колодец. Но некоторые камеры не имеют таковых.

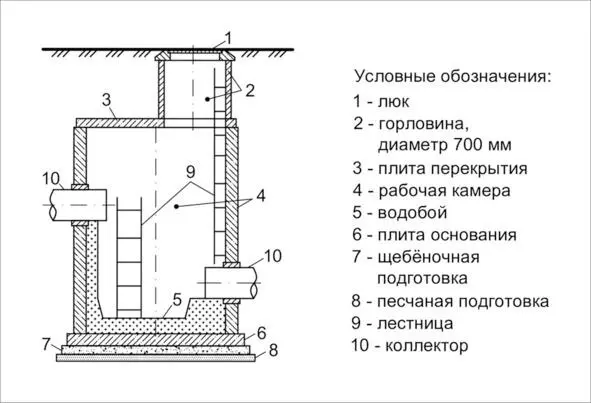

Рисунок 4. Камера смотрового колодца (для диаметров менее 1 метра)

Смотровой колодец (фото 37, 40, 41, 55) – вертикальное сооружение для спуска в коллектор. Снабжён лестницей/скобами и люком. Устраивается на поворотах, изменениях сечения и в других характерных точках. Либо с определённым шагом в зависимости от габаритов коллектора.

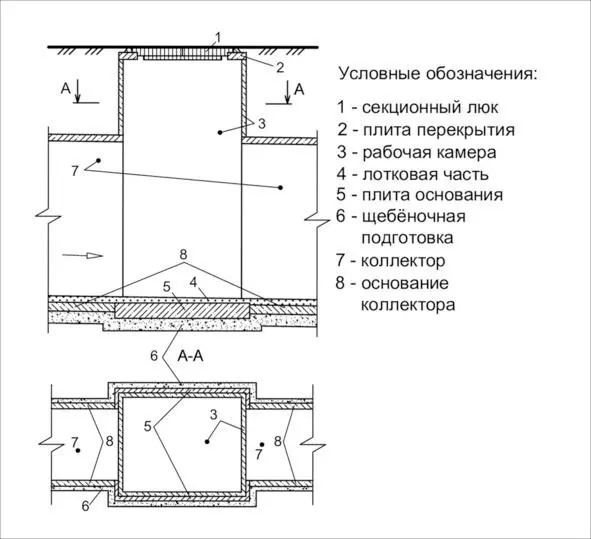

Рисунок 5. Камера технологического колодца для проходных диаметров

Технологический колодец (фото 39) – вертикальное сооружение для спуска в коллектор специального оборудования. Имеет большую ширину, чем обычный смотровой колодец. Может не иметь лестницы. Закрывается многосекционным люком.

Нитка (коллектора), рабочая линия(фото 32, 33). Обычно коллекторы прокладывают в одну нитку. Но иногда условия требуют устройства двух или трёх параллельных друг другу нитей коллектора. Например, при прокладке коллектора под автомобильной дорогой или железнодорожными путями. Такое решение помогает в дальнейшем избежать проблем с ремонтом. Воду пускают по одной нитке, а другую – ремонтируют.

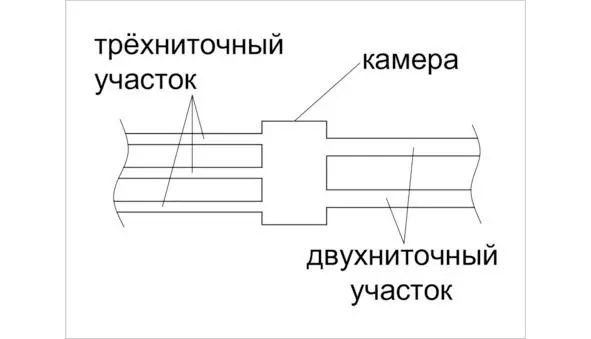

Рисунок 6. Двухниточный и трёхниточный участки

Ещё подобный вариант актуален для рек с большим расходом воды. Вместо того чтобы строить один коллектор большого сечения, рациональнее проложить две нитки меньшего сечения. Это упрощает процесс строительства и эксплуатации.

Забутовка (фото 43, 44) – перегородка, закрывающая неэксплуатируемый рукав коллектора, приток или подключку. Выполняется из кирпича, железобетона или металла.

Портал(фото 47, 48, 49, 50, 51) – точка выхода подземной реки на поверхность. Может располагаться не только в нижнем течении, но и в верхнем. Т.е. верховья реки находятся в открытом русле, затем через верхний портал река уходит под землю и потом выходит на поверхность через нижний портал. Стоит отметить, что в этом случае понятия верхнего, среднего и нижнего течений будут также применимы для коллектора.

Шиберная камера(фото 34, 80) – камера с затвором (шибером), который при необходимости перекрывает поток воды частично или полностью.

Перепад(фото 27, 28, 29, 30, 31) – вертикальное сооружение в месте резкого изменения отметок заложения дна коллектора. Такая разница отметок возникает из-за того, что коллектор должен иметь определённый уклон: не меньше и не больше нормативного значения. Но рельеф местности и окружающая застройка не всегда позволяют проложить коллектор в одну непрерывную линию с нужным уклоном.

Рисунок 7. Камера с перепадом

Водобойные устройства(фото 23, 27, 28) – предназначены для гашения энергии воды на перепаде. Без них происходило бы интенсивное разрушение конструкций коллектора, попадающих под непосредственное воздействие потока. Такие сооружения обычно представлены водобойными ямами, куда поступает вода. Иногда на пути падающего потока устанавливаются металлические или железобетонные балки либо возводится комбинированная конструкция.
