Схема токовой отсечки с выдержкой времени приведена на рис. 2.5. Требуемая выдержка времени неселективной отсечки создается при помощи реле времени KT1.

Неселективная токовая отсечка без выдержки времени применяется, когда по условиям обеспечения устойчивой работы энергосистемы или обеспечения термической устойчивости защищаемого оборудования требуется мгновенное отключение всех или части поврежденных элементов [4]. Исправить неселективное действие токовой отсечки при КЗ на смежных присоединениях можно с помощью устройств автоматического повторного включения (АПВ) или автоматического включения резервного источника питания (АВР).

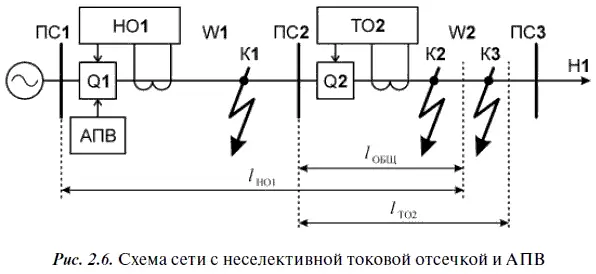

Устройство АПВ (рис. 2.6) устанавливается на линии W1 и действует на выключатель Q1.

Если КЗ произошло на линии W2 в общей зоне l ОБЩдействия селективной отсечки ТО2 и неселективной отсечки НО1 (точка К2), обе отсечки сработают одновременно. В результате обе линии W1 и W2 оказываются отключенными своими выключателями. После отключения линии W1 устройство АПВ, обеспечив определенную выдержку времени, подаст сигнал на повторное включение выключателя Q1. Линия W1 вновь включается, и питание подстанции ПС2 восстанавливается. Поврежденная линия W2 остается в отключенном состоянии.

Если в исходном состоянии электрической сети КЗ произошло вне общей зоны действия защит l ОБЩ, но в зоне действия l TO2токовой отсечки ТО2 (точка К3), то под действием этой защиты будет быстро отключена только линия W2. Неселективная отсечка НО1 действовать не должна, и линия W1 остается во включенном состоянии.

При КЗ на линии W1 (точка К1) под действием неселективной отсечки НО1 будет отключена линия W1. Устройство АПВ повторно включит линию, и, если КЗ оказалось устойчивым (не ликвидировалось за время действия АПВ), неселективная отсечка НО1 вновь отключит линию W1. Количество включений линии W1 (обычно одно) ограничивается устройством АПВ.

Ток срабатывания неселективной токовой отсечки выбирается по условию ее надежного срабатывания в тех зонах, где трехфазные КЗ вызывают снижение напряжения до значений, при которых нарушается устойчивая работа энергосистемы [5]:

где U C MIN— междуфазное напряжение питающей энергосистемы в минимальном режиме ее работы, которое можно принять равным 0,9–0,95 номинального;

Z C MIN— сопротивление энергосистемы в минимальном режиме работы до места установки неселективной отсечки; k З— коэффициент запаса, k З= 1,1–1,2;

k 0— коэффициент, учитывающий допустимое снижение напряжения при трехфазных КЗ; в приближенных расчетах для обеспечения динамической стойкости синхронных генераторов k 0 ≥ 1,5, синхронных электродвигателей — k 0≥ 1,0 [4, 5].

Кроме этого, необходимо, чтобы при КЗ в общей зоне действия отсечек на линии W2 собственное время срабатывания отсечки ТО2 не превышало время срабатывания неселективной отсечки НО1.

Максимальные токовые защиты (МТЗ) — это токовые защиты максимального типа, селективность действия которых обеспечивается выбором различных выдержек времени срабатывания.

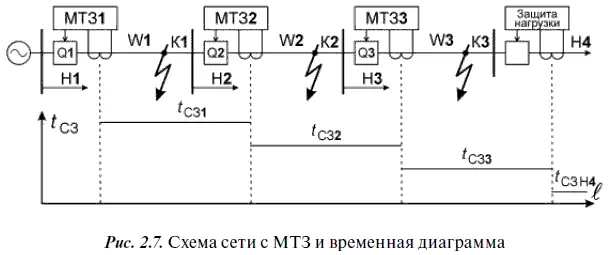

Как правило, МТЗ используются в электрических сетях с односторонним питанием. Они устанавливаются в начале каждого контролируемого объекта со стороны источника питания (рис. 2.7).

Выдержки времени срабатывания защит должны нарастать по мере приближения к источнику питания: t С31> t C32 > t C33 > t C3H4.

При КЗ на линии W3 (например, в точке КЗ) токи в линиях от источника до точки КЗ увеличатся и все три обтекаемые током КЗ защиты MT31—MT33 могут начать действовать. Среди перечисленных защит МТЗЗ имеет наименьшую выдержку времени и поэтому срабатывает первой, отключая только поврежденную линию W3. Остальные защиты вернутся в исходное состояние, так и не успев сработать.

При КЗ на линии W2 (в точке К2) током КЗ обтекаются защиты МТЗ1 и МТЗ2. Из них меньшей выдержкой времени обладает МТЗ2. Именно она должна сработать первой и отключить поврежденную линию W2.
