Наиболее часто защиты реагируют на повышение тока. Поэтому они являются защитами максимального типа и называются максимальными токовыми защитами.

Существует два вида токовых защит максимального типа, различающиеся способами обеспечения селективной работы: токовые отсечки и максимальные токовые защиты с выдержкой времени срабатывания.

Токовые отсечки — это быстродействующие токовые защиты максимального типа, селективность действия которых обеспечивается за счет ограничения зоны действия (то есть выбором только уставки по току).

В сетях с односторонним питанием токовые отсечки устанавливаются в начале защищаемого участка со стороны источника питания.

Поскольку токи КЗ зависят от удаленности места повреждения от источника питания, то можно подобрать такое значение тока срабатывания отсечки, при котором в зону ее действия будет входить только контролируемый объект. Так, ток срабатывания токовой отсечки ТО1 (рис. 2.1) должен быть больше максимально возможного тока КЗ на смежном присоединении, то есть на линии W2. Поскольку ток КЗ при повреждении в начале линии W2 практически равен току КЗ при повреждении в конце линии W1, для выбора уставки обычно рассчитывают ток КЗ при повреждении на подстанции ПС2 — при КЗ в граничной между линиями точке К1.

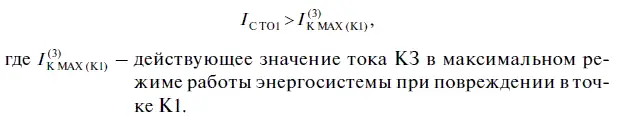

Условие выбора тока срабатывания отсечки в этом случае может быть записано так:

При расчетах уставок быстродействующих защит (к которым относится и токовая отсечка) необходимо учитывать возможное влияние апериодической составляющей тока КЗ [1]. G этой целью в условие выбора включают коэффициент запаса, значение которого зависит от типа чувствительного элемента (токового реле) и защищаемого объекта:

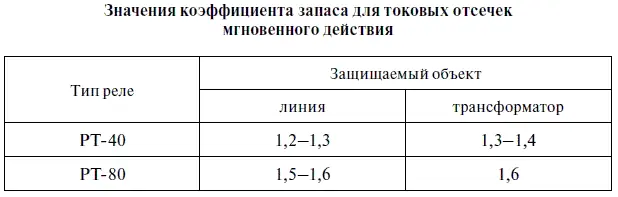

Возможные значения коэффициента запаса приведены в табл. 2.1[4].

Таблица 2.1

Токовые отсечки без выдержки времени, установленные для защиты трансформаторов или линий, от которых далее питаются силовые трансформаторы, необходимо дополнительно отстраивать от бросков тока намагничивания, возникающих при включении (восстановлении питания) указанных трансформаторов.

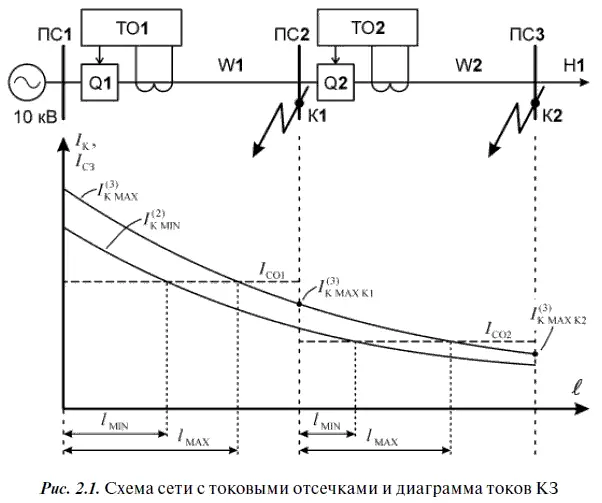

Зона действия токовой отсечки линии определяется графически по точке пересечения кривой изменения тока КЗ и горизонтальной линии, соответствующей уставке. В зависимости от вида КЗ и режима работы энергосистемы положение правой границы зоны действия отсечки может изменяться (токовая отсечка обладает относительной селективностью), а ширина зоны действия может принимать значения от l MINдо l MAX(см. рис. 2.1). В пределах минимальной зоны действия l MINотсечка выявляет любые КЗ в любом режиме работы энергосистемы. За пределами максимальной зоны l MAX, напротив, никакое КЗ отсечкой выявлено не будет. Поэтому обычно зоной действия отсечки считают минимальную зону l MIN.

Эффективность отсечек оценивается по коэффициенту чувствительности или по длине зоны действия [4]:

— для отсечек трансформаторов чувствительность определяется по току самого «легкого» КЗ (определяемого режимом заземления нейтрали) в месте установки отсечки в минимальном режиме работы энергосистемы; при этом должно выполняться условие: k Ч ≥ 2;

— при расчете коэффициента чувствительности отсечек блоков «линия-трансформатор» используют минимально возможный ток при КЗ в конце линии (то есть на границе между линией и трансформатором): k Ч ≥ 1,5;

— токовая отсечка линии считается эффективной, если зона ее действия охватывает не менее 15–20 % от общей протяженности линии.

Так как токовая отсечка мгновенного действия контролирует лишь часть объекта, ее использование в качестве единственной защиты данного объекта недопустимо.

Отсечки, выполненные по трехфазной трехрелейной схеме (рис. 2.2), применяются для защиты электрических сетей напряжением 110 кВ и выше (сетей с глухозаземленной нейтралью). Трансформаторы тока устанавливаются в каждой из трех фаз контролируемой сети. Вторичные обмотки ТТ и катушки токовых реле соединяют по схеме «звезда/звезда» (Y/Y); при этом в нормальном режиме токи в реле равны вторичным токам ТТ, то есть k CX= 1.
