Так как в сетях 110 кВ и выше обычно дополнительно устанавливают специальную токовую защиту нулевой последовательности от КЗ на землю, может быть использована разновидность этой схемы без токового реле КА2 (то есть фактически двухфазная двухрелейная схема) [5].

Назначение блок-контакта SQ заключается в своевременном разрыве цепи питания катушки отключения YAT выключателя Q после его отключения, вызванного срабатыванием защиты. Тем самым исключается возможность обгорания контактов KL1.1 под действием дуги.

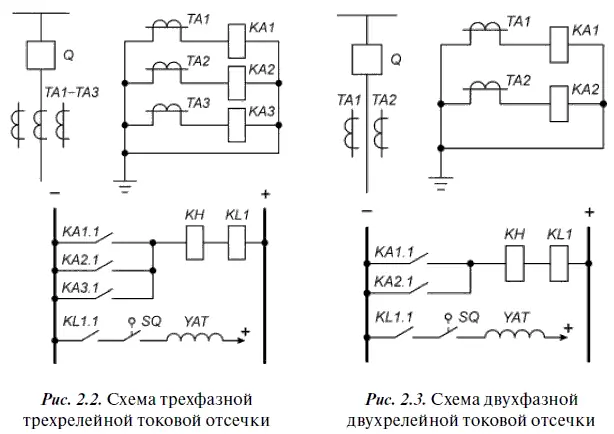

Двухфазная двухрелейная схема (рис. 2.3) используется, главным образом, для защиты в электрических сетях с изолированной или компенсированной нейтралью (обычно 6-35 кВ). Здесь трансформаторы тока устанавливаются в двух фазах защищаемой сети (как правило, в фазах A и C), а вторичные обмотки ТТ и катушки реле соединяются по схеме «неполная звезда/неполная звезда». В этом случае также k CX= 1.

К защитам головных участков электроэнергетических систем, как правило, предъявляются повышенные требования по быстродействию. Это связано с необходимостью обеспечения устойчивости параллельной работы синхронных генераторов и энергосистемы в целом. Применение токовых отсечек оказывается не всегда эффективным, так как из-за увеличенных сечений проводников головных линий токи КЗ при повреждениях в начале и в конце линии отличаются незначительно. В результате обеспечить приемлемую зону действия и селективность отсечки обычно не удается.

В таких ситуациях могут быть использованы неселективные токовые отсечки.

Неселективные отсечки — это токовые защиты максимального типа, которые могут действовать при повреждениях не только в пределах контролируемого объекта, на котором они установлены, но и за его пределами. Селективность действия неселективных отсечек обеспечивается за счет введения выдержки времени или применения дополнительных технических средств.

С целью расширения зоны, контролируемой токовой отсечкой, можно допустить возможность ее действия при КЗ на смежной линии (рис. 2.4). Селективное действие неселективной отсечки в этом случае можно обеспечить за счет ограничения зоны ее действия пределами действия быстродействующей защиты следующей линии и небольшой выдержкой времени срабатывания.

Так, установка токовой отсечки мгновенного действия ТО1 на линию W1, очевидно, неэффективна ввиду очень ограниченной зоны действия ( l ( TO1)). Для защиты линии W1 в этом случае целесообразно использовать неселективную отсечку НО1, которую и по току, и по времени следует отстроить от токовой отсечки ТО2 линии W2:

где I C TO2— ток срабатывания токовой отсечки ТО2 линии W2;

k 3— коэффициент запаса неселективной отсечки;

I C HO1— время срабатывания токовой отсечки ТО2, t C HO1 ≈ 0,1 с;

Δ t — ступень селективности, Δ t = 0,4–0,6 с.

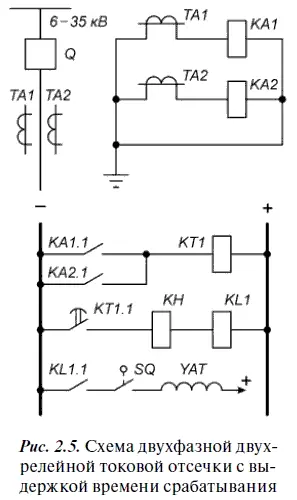

Выдержка времени неселективной отсечки обычно составляет 0,3–0,8 с [5]. За это время апериодическая составляющая тока КЗ практически полностью затухает, поэтому значения коэффициента запаса принимают в пределах 1,1–1,2 независимо от типа реле [4]. Кроме того, по этой же причине (наличие выдержки времени) нет необходимости в дополнительной отстройке от бросков тока намагничивания силовых трансформаторов.

При таком выборе уставок на линии W2 образуется общая зона действия l ОБЩ. При КЗ за пределами этой зоны, но в пределах зоны действия l ТO2отсечки ТO2 (точка К2) срабатывает только токовая отсечка ТО2, отключая поврежденную вторую линию. На КЗ в зоне l ОБЩ(точка К1) реагируют обе отсечки: селективная ТО2 и неселективная первой линии НО1, однако «своя» отсечка ТО2 сработает быстрее (практически, мгновенно), и точно так же будет отключена только поврежденная линия W2. Неселективная отсечка при этом вернется в исходное состояние, так и не успев сработать. При КЗ в пределах линии W1 будет селективно работать неселективная отсечка НО1.
