А. Булычев - Релейная защита в распределительных электрических Б90 сетях

В приложениях содержатся необходимые справочные материалы, использование которых поможет решить и многие другие конкретные задачи, связанные с релейной защитой.

Ненормальные режимы обычно связаны с относительно небольшими отклонениями величин напряжения, тока и (или) частоты от допустимых значений [2]. К ненормальным режимам относят перегрузки, однофазные замыкания на землю в сетях с изолированной или компенсированной нейтралью, а также понижение уровня масла в расширителе масляного трансформатора [3].

Повреждения чаще всего сопровождаются значительным увеличением тока в элементах энергосистемы и глубоким понижением напряжения. Наиболее частыми и опасными повреждениями являются короткие замыкания (КЗ).

Аварии — это нарушения работы электроэнергетической системы или ее части, сопровождающиеся недоотпуском электроэнергии потребителям или недопустимым ухудшением ее качества, разрушением основного оборудования, возникновением угрозы здоровью и жизни людей. Ненормальные режимы создают возможность возникновения повреждений, а вовремя не выявленные повреждения могут приводить к возникновению аварий.

Релейная защита — это комплекс автоматических устройств, предназначенных для быстрого выявления и отделения от сети поврежденных элементов этой сети при их повреждениях и в аварийных ситуациях с целью обеспечения нормальной работы исправной части сети.

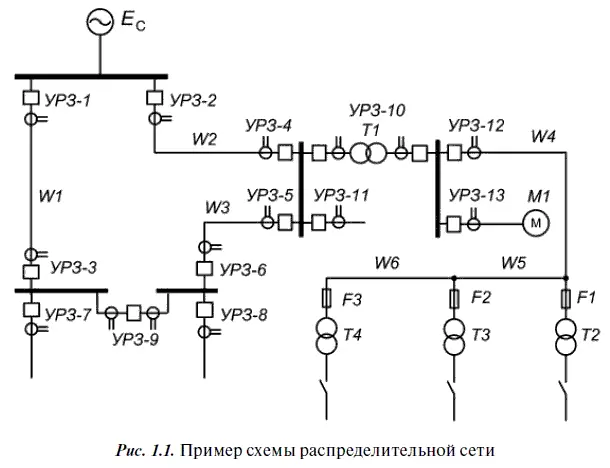

Действия средств релейной защиты организованы по принципу непрерывной оценки технического состояния отдельных контролируемых элементов электроэнергетических систем. На рис. 1.1 приведена схема электрической сети, содержащей линии электропередачи W1—W6 разных уровней напряжения, трансформаторы Т1—Т4, электродвигатель М1, предохранители F1—F3, коммутационные аппараты и эквивалентный источник питания Е С. Отдельные устройства релейной защиты, установленные на отдельных элементах электроэнергетических систем (генераторах, трансформаторах, линиях электропередачи, электродвигателях и др.), объединены в единую систему релейной защиты общей целью функционирования.

В соответствии с этим принципом отдельные устройства релейной защиты (например, УРЗ-1—УРЗ-13) функционально связаны между собой практически только общей логикой действий. Причем каждое устройство релейной защиты для локализации повреждения может воздействовать только на коммутационные аппараты того объекта, на котором это устройство установлено.

Система релейной защиты, как правило, включает в себя устройства, разные не только по принципам выявления повреждений, но и по способам воздействия на контролируемый объект. Так, единой логике действий должны подчиняться как сложнейшие многофункциональные устройства релейной защиты, воздействующие на выключатели и другие аппараты управления, так и простейшие защитные устройства (например, предохранители), в которых функции выявления и коммутации поврежденной электрической цепи совмещены. На рис. 1.1 предохранители F1, F2, F3 показаны в цепях питания трансформаторов Т2—Т4.

В некоторых случаях устройства релейной защиты формируют лишь световые и звуковые сигналы, а отделение поврежденного элемента от исправной части электрической сети может производиться вручную оперативным персоналом.

Согласованность действий устройств, расположенных на значительных расстояниях друг от друга, как правило, достигается за счет определенных параметров срабатывания (без применения физических каналов связи). Эти параметры, в основном, определяют точность и эффективность действия всей системы релейной защиты. В свою очередь, это определяет живучесть электроэнергетических систем и степень риска развития аварийных ситуаций при возникновении повреждений.

Логические связи действуют в любых условиях и не подвержены воздействию внешних электрических и электромагнитных помех. Во многом благодаря этому свойству релейная защита имеет высочайшую степень надежности.

Селективность — это свойство релейной защиты, характеризующее ее способность выявлять и отделять от электрической сети только поврежденные элементы. Другими словами, селективность — это избирательность действия.
