Mauser C-96 Описание

Заряжание пистолета

Снять пистолет с предохранителя; отвести затвор в заднее положение; вставить обойму с патронами в вертикальные пазы ствольной коробки и, надавливая большим пальцем на верхний из патронов, ввести их в магазин; отделить обойму; поставить пистолет на предохранитель. Для снятия пистолета с предохранителя необходимо наложить большой палец на головку предохранителя и отвести его назад вниз.

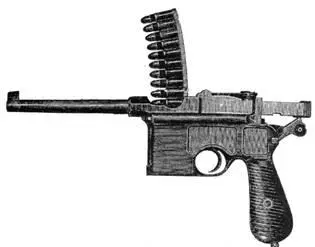

Обойма с патронами Маузера К-96

Снаряжение магазина Маузера К-96

При этом детали пистолета работают следующим образом: полуцилиндрический выступ оси предохранителя освобождает фигурный паз курка, и курок получает возможность вращаться. Для того чтобы отвести затвор в заднее положение, нужно взять пистолет в правую руку, левой взять за насеченную заднюю часть затвора и быстро оттянуть затвор назад до упора.

При оттягивании затвора назад 3 мм он двигается вместе со ствольной коробкой и стволом, а затем происходит расцепление. Ствол со ствольной коробкой останавливаются, а затвор уже один двигается назад и взводит курок. При отпускании затвора он остается в заднем положении.

При отводе затвора назад вместе с ним отходит ствольная коробка со стволом, так как они сцеплены между собой зубьями запирающей защелки. Задним выступом коробка предварительно взводит курок, а отростком шейки запирающей защелки, движущейся вместе со ствольной коробкой, поворачивается серьга. Серьга, в свою очередь, заставляет перемещаться упор боевой пружины с гребнем-разобщителем, сжимая дополнительно боевую пружину.

Разобщитель при движении назад действует на палец передаточного рычага, поворачивает его и расцепляет со спусковым крючком. Спусковой и передаточный рычаги освобождаются и под действием пружины поворачиваются, шептало прижимается и вновь скользит по цилиндрической поверхности боевого взвода курка. Когда курок полностью повернется, шептало заскакивает за боевой взвод и удерживает курок на боевом взводе.

После того, как палец запирающей защелки дойдет до задней стенки фигурного паза вкладыша, защелка под действием боевой пружины поворачивается, запирающие зубья выходят из зацепления и освобождают его. Движение ствола назад ограничивается ударом пальца запирающей защелки о заднюю стенку фигурного паза вкладыша. После остановки движущихся назад частей ствол под действием боевой пружины через серьгу продвигается вперед до упора пальца защелки в переднюю (запирающую) стенку фигурного выреза вкладыша. Затвор движется назад до тех пор, пока не упрется стенкой выреза на правой стороне затвора в упор возвратной пружины. Подаватель под действием своей пружины поднимается и ставит затвор на затворную задержку.

Вставить сверху в вертикальные пазы ствольной коробки пластинчатую обойму и нажимом большого пальца руки утопить до отказа патроны в магазин. При утапливании патронов в магазин подаватель уходит вниз, и затвор удерживается обоймой в заднем положении.

Патроны располагаются в магазине в шахматном порядке, причем верхний (очередной) патрон будет удерживаться в ствольной коробке, упираясь одной стороной в нижележащий патрон, а другой — в один из двух расположенных с внутренней стороны поперечного окна ствольной коробки выступов в поперечном окне ствольной коробки.

Вынуть обойму из ствольной коробки. Ничем не удерживаемый затвор, под давлением возвратной пружины идет вперед и своей передней частью досылает патрон в патронник. После того, как затвор упрется в казенный срез ствола, он продолжит двигаться вместе с ним еще 3 мм до тех пор, пока затвор не будет заперт. Курок в это время находится в заднем положении на боевом взводе.

Верхний патрон находится в магазине и после загрузки магазина под действием подавателя становится на пути движения затвора. Затвор извлекает верхний патрон из магазина и досылает его в патронник. Зуб выбрасывателя заскакивает за проточку патрона. Указатель наличия патрона в патроннике приподнимается.

Запирающая защелка вместе со ствольной коробкой продолжает двигаться вперед и под действием стенки фигурного паза вкладыша поворачивается, зубья защелки входят в выемы затвора и сцепляется с затвором, затвор запирает канал ствола.
