Mauser C-96 Описание

Верхний выступ профильного загиба вкладыша в является отражателем. В собранной рамке вкладыш плотно вставляется в основание рамки. Внешний зуб защелки вкладыша помещается в скошенном пазу дна задней части основания рукоятки, а внутренний зуб, взаимодействуя с курком, позволяет повернуться защелке вкладыша (только при взведенном курке) и отделить вкладыш от рамки. Ударник и боек — две самостоятельные детали.

Сам ударник представляет собой стержень с головкой, которая имеет два выступа — один прямоугольный, другой овальный скошенный. Пружина обеспечивает отвод ударника в заднее положение. Курок имеет: массивную головку а с накатанной поверхностью для удобства взведения; боевой взвод б; овальный выступ в для упора стержня боевой пружины; профильный вырез г для взаимодействия с предохранителем. Ось курка выполнена как одно целое с двумя ветвями пластинчатых пружин, одна из которых является пружиной спускового рычага, а другая — пружиной защелки вкладыша. Боевая пружина имеет витую цилиндрическую форму.

Упор боевой пружины представляет собой цилиндрическую деталь, имеющую: гребень д, являющийся разобщителем; сквозной вертикальный паз и овальный торец с гнездом для утапливания при разборке. Направляющий стержень на одном конце имеет головку для упора боевой пружины. Спусковой крючок состоит из головки и хвостовика. На головке с двух сторон размещаются цапфы, которыми спусковой крючок попадает в гнезда рамки.

В переднем положении спусковой крючок удерживается задней ветвью пружины спускового рычага. Спусковой рычаг — это плоская деталь сложной конфигурации. Он имеет: шептало и ; гнездо и выем к для соединения с передаточным рычагом; отверстие для оси; два ограничивающих выступа л . Передаточный рычаг имеет: круглую головку; палец м ; зуб н для соединения с пружиной; ограничивающий выступ. Серьга сделана в виде кулачка и имеет: цапфы е ; длинное плечо ж ; уступ з .

Возвратный механизм

Этот механизм составляют возвратная пружина и упор возвратной пружины. Возвратная пружина имеет витую цилиндрическую форму. Упор возвратной пружины — это Г-образная деталь с выступом.

Механизм запирания

Основной деталью этого механизма является запирающая защелка, а дополнительными — рамка со своими перемычками и затвор. Запирающая защелка — это деталь относительно сложной формы. Она имеет: два запирающих зуба а; палец 6 (носик); шейку с отростком в.

Запирающая защелка Маузера К-96

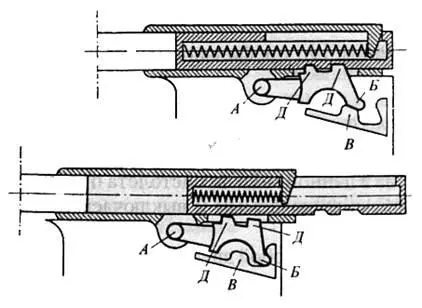

Схема действия запирающего механизма:

АБ — запирающая защелка (А — ось; Б — нижний носик; Д — выступы);

В — выступ вкладыша рамки.

Сцепление затвора, запирающего канал ствола, со ствольной коробкой осуществляется при помощи запирающей защелки АБ , расположенной в вертикальной плоскости, которая может вращаться вокруг оси А , проходящей через ствольную коробку. Сцепление осуществляют два выступа Д запирающей защелки, которые входят в соответствующие выемки затвора. При этом нижний палец Б запирающей защелки опирается на скос выступа В вкладыша рамки пистолета. При выстреле затвор под давлением пороховых газов отходит назад. Так как затвор сцеплен со ствольной коробкой выступами Д запирающей защелки, то коробка двигается с затвором до тех пор, пока палец Б запирающей защелки, скользя по скосу выступа В , не упрется в уступ вкладыша рамки пистолета.

Происходит поворот запирающей защелки вокруг оси А , выступы Д выходят из выемок затвора, и происходит его расцепление со ствольной коробкой. Ствол со ствольной коробкой останавливается, затвор двигается дальше один до тех пор, пока не произойдет отпирание канала ствола. При обратном движении затвора под действием возвратной пружины, когда он достигает ствола и начинает двигать его вместе со ствольной коробкой вперед, носик Б запирающей защелки своей нижней поверхностью достигает выступа В и начинает скользить по его скосу, приподнимая запирающую защелку. Выступы Д запирающей защелки входят в выемки затвора, и происходит запирание канала ствола. Исходное положение Ствол со ствольной коробкой и затвор под действием возвратной пружины зафиксированы в переднем положении.
