Mauser C-96 Описание

Части ствольной коробки:

А – окно выбрасывателя, Б – выступ на который одевается боевая личинка, В –окно стопора затвора

Затвор "МАУЗЕРА" К-96

Затвор представляет собой деталь квадратного сечения, имеющую: головку а; гребень в для взведения курка; паз с правой стороны для движения упора возвратной пружины; отверстие для помещения возвратной пружины; боевые опорные плоскости б для соединения с запорной защелкой.

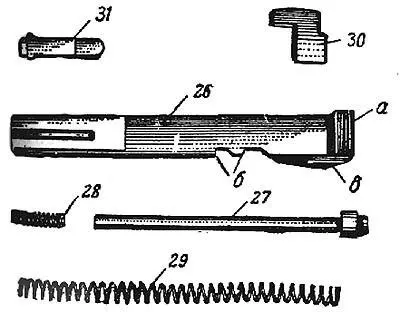

Детали затвора: 26 — затворная рама; 27 — ударник; 28 — боек с пружиной ударника; 29 — возвратная пружина; 30 — упор возвратной пружины; 31 — выбрасыватель; а — головка; б — опорные плоскости; в — гребень.

Рамка "МАУЗЕРА" К-96

Рамка выполнена как одно целое со спусковой скобой, основанием рукоятки и коробчатым магазином. Основание рамки имеет коробчатое сечение с отростком для рукоятки — основанием рукоятки. Передняя часть рамки образует магазин. Рамка имеет: продольные выступы а для движения ствольной коробки; паз с вырезом для присоединения приклада-кобуры; антабку для ремня. К основанию рукоятки крепятся деревянные щечки.

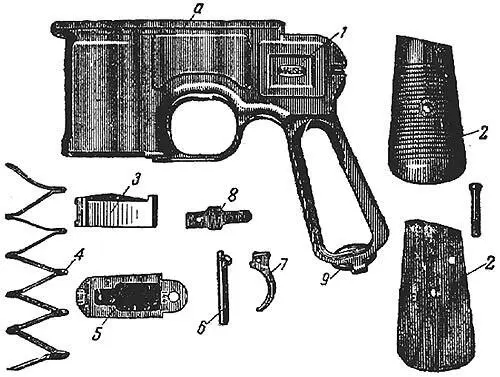

Рамка пистолета "МАУЗЕРА" К-96:

1— основание рамки; 2 — щечки с соединительным винтом; 3 — подаватель; 4 — пружина магазинной коробки; 5 — дно магазинной коробки; 6 — фиксатор дна; 7 — спусковой крючок; 8 — пружина спускового крючка; 9 — антабка.

Ударно-спусковой механизм "МАУЗЕРА" К-96

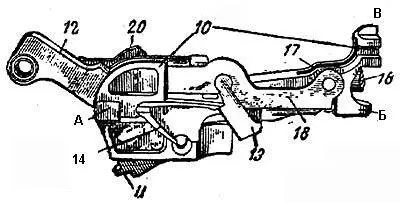

УСМ пистолета Маузер(на рисунке изображен УСМ модели военного выпуска с предохранителем “NS”)

10 – вкладыш рамки, 11 – защелка вкладыша, 12 – курок, 13 – передаточный рычаг, 14 – ось курка(она же выполняет роль пружины передаточного рычага и защелки вкладыша), 16 – упор боевой пружины, 17 – серьга, 18 – шептало, 20 – предохранитель.

А – выступ вкладыша, который входит в зацепление с рамкой, Б- выступ вкладыша, который входит в зацепление с задней стенкой магазина, В – отражатель.

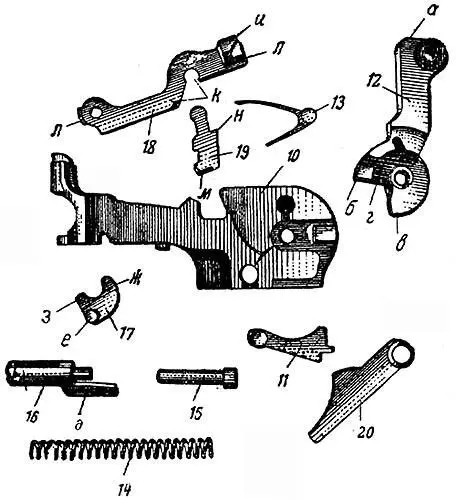

УСМ в разобранном виде.

11 – защелка вкладыша рамки, 12 – курок, 13 – ось курка(она же пружина защелки вкладыша и передаточного рычага), 14 – боевая пружина, 15 – направляющий стержень, 16 – упор боевой пружины, 17 – серьга, 18 – шептало, 19 – передаточный рычаг, 20 – предохранитель.

Части курка(12):

А – головка, Б – боевой взвод, В – выступ для упора боевой пружины, Г – фрезерованный паз для предохранителя

Части упора боевой пружины(16):

Д – гребень упора(гребень упора нажимает на передаточный рычаг и работает как разобщитель)

Части серьги(17):

Е – цапфы, Ж – длинное плечо(выступ плеча сцепляется с выступом шейки боевой личинки), З – уступ

Части шептала(18):

И – шептало(выступ взаимодействующий с курком), К – выемка для передаточного рычага, Л – ограничительные выступы(помещаются в пазы вкладыша)

Части передаточного рычага(19)

М- палец передаточного рычага(при нажатии на спуск, спусковой крючок своим выступом нажинает на палец, передаточный рычаг поднимается и шептало освобождает курок), Н – зуб передаточного рычага(на него воздействует верхнее перо оси курка)

Ударно-спусковой механизм составляют следующие детали: ударник с пружиной и бойком; курок с осью; боевая пружина с направляющим стержнем и упором; спусковой крючок с пружиной; спусковой рычаг; передаточный рычаг; серьга. Особенность УСМ заключается в том, что часть его деталей размещена в отдельном блоке, называемом вкладышем. Во вкладыше размещаются: курок с осью; боевая пружина с упором и направляющим стержнем; передаточный рычаг; спусковой рычаг; серьга; защелка вкладыша; предохранитель.

Упор боевой пружины выполняет также функции разобщителя. Вкладыш представляет собой сложную фрезерованную деталь с большим числом пазов и выемов для деталей УСМ. Вкладыш имеет: Т-образные зубья а для соединения с рамкой пистолета; паз на загибе правой стенки для входа зубца магазинной коробки; полуцилиндрический выступ б для упора в перемычку рамки; профильный загиб и фасонный поперечный паз для направления и помещения запирающей защелки.
