Mauser C-96 Описание

Подающий механизм

Он включает в себя: короб магазина; подаватель; пружину подавателя; дно магазина; защелку дна магазина; досылатель затвора. Короб магазина на внутренних стенках имеет сбоку выемки для уменьшения трения. Подаватель имеет гнездо для закрепления подающей пружины и направляющие выступы. Задний выступ подавателя выполняет роль затворной задержки. Подающая пружина — это пластинчатая, многоступенчатая деталь сложной формы. Дно магазина имеет выемы для соединения с пазами коробки магазина и отверстие для фиксатора. Фиксатор имеет вид стержня, на который действует передняя ветвь пружины спускового крючка. Механизм удаления стреляных гильз Выбрасывающий механизм составляют: выбрасыватель; отражатель; затвор. Выбрасыватель относится к подпружиненному типу, в котором пружина и выбрасыватель объединены в одну деталь. Выбрасыватель имеет зуб, которым входит за закраину гильзы, пружинную часть и выступы для крепления в затворе. Отражателем является верхний выступ профильного загиба вкладыша.

Предохранительные устройства

Предохранительные устройства в данной модели пистолета представлены лишь одним предохранителем, включаемым и выключаемым рукой стрелка. Предохранитель представляет собой двуплечий рычаг, длинное плечо которого имеет накатанную головку, а короткое — зуб для фиксации положения предохранителя. Ось выполнена как одно целое с предохранителем и имеет: цилиндрическую часть для вращения; полуцилиндрический выступ для стопорения курка; прямоугольный зуб для предупреждения выпадания предохранителя. Ставить на предохранитель пистолет можно как при взведенном, так и при спущенном курке.

Прицельные приспособления

Прицельные приспособления состоят из прицела секторного типа и мушки. В прицел входят следующие детали: колодка; прицельная рамка; пружина прицельной рамки; хомутик с защелкой. Колодка прицела выполнена как одно целое со ствольной коробкой. В колодке на оси вращается прицельная рамка, на которой перемещается хомутик, фиксируемый защелкой. На рамке нанесены деления дальности прицеливания.

Взаимодействие частей и механизмов

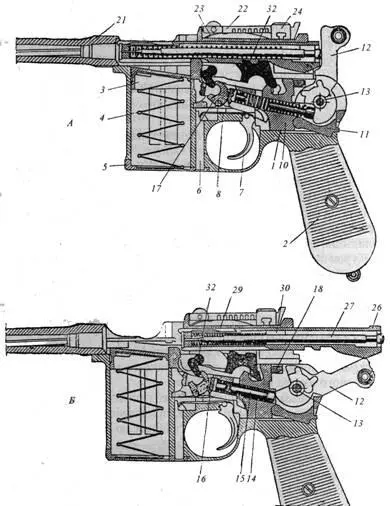

Продольный разрез пистолета "МАУЗЕР" К-96

(А — курок спущен; Б — курок взведен, затвор в заднем положении):

1 — основание рамки; 2 - щечка рукоятки; 3 — подаватель; 4 — пружина магазинной коробки; 5 — дно магазина; 6 — фиксатор дна; 7 — спусковой крючок; 8 — пружина спускового крючка; 10 — вкладыш рамки; 11 — защелка; 12 — курок; 13 — ось курка; 14— боевая пружина; 15 — направляющий стержень; 16 — упор; 17 — серьга; 18 — спусковой рычаг; 21 — ствол; 22 — прицельная планка; 23 — пружина прицельной планки; 24 — хомутик; 26 — затвор; 27 — ударник; 29 — возвратная пружина; 30 — упор возвратной пружины; 32 — запирающая защелка.

Положение частей и механизмов до выстрела.

Затвор венчиком чашечки прижат к казенному срезу ствола. Возвратная пружина — в наименьшем поджатии. Запирающая защелка, помещенная шейкой в гнездо выступа ствольной коробки, может поворачиваться в этом гнезде (в описании работы запирающего механизма шейка была заменена осью А). Запирающая защелка снизу опирается на вкладыш таким образом, что ее шейка охватывается спереди поверхностью профильного загиба, а задней запирающей поверхностью повернута вверх. Запирающие зубы защелки входят в пазы затвора, а палец лежит на выступе вкладыша. Канал ствола заперт. Отросток шейки защелки заходит за длинное плечо серьги и взаимодействует с ним, палец входит в фасонный поперечный паз рамки.

Длинное плечо серьги своим носиком сцеплено с отростком шейки затворной защелки, его средняя часть входит в паз упора боевой пружины и взаимодействует с задней частью паза, а уступ лежит на дне паза вкладыша, ограничивая поворот серьги. Курок под действием боевой пружины находится в верхнем переднем положении. Боевая пружина в наименьшем поджатии. Подаватель под действием своей пружины прижат к нижней части затвора. Спусковой крючок под действием задней ветви пружины спускового рычага находится в переднем положении.

Спусковой рычаг под действием пружины оси курка через передаточный рычаг прижимается своим шепталом к цилиндрической поверхности боевого взвода курка. Передаточный рычаг, помещенный головкой и ограничивающим выступом в гнездо спускового рычага, прижимается своим пальцем к гребню упора боевой пружины — разобщителю и находится над профильным выступом спускового крючка. Предохранитель включен. Его полуцилиндрический выступ входит одной половинкой в радиальные выемы фигурного паза курка, стопорит его и несколько отводит назад, разъединяя с ударником благодаря взаимодействию цилиндрической поверхности выступа оси предохранителя со стенкой радиального паза курка.
