В тех случаях, когда ветрозащита каркасных стен выполняется не плитами, а ветро-, влагозащитными мембранами, когда обшивка состоит из вагонки – нужно в обязательном порядке предусмотреть в проекте использование постоянных диагональных связей жёсткости. В этом качестве можно использовать укосины из доски 23×148 мм.

Деревянные укосины (рис. 9.29) должны:

врезаться в стойки и обвязки деревянных каркасных стен с наружной стороны таким образом, чтобы не препятствовать креплению материалов обшивки к стойкам;

располагаться под таким углом, чтобы связывать собой минимум три стойки с межосевым расстоянием 600 мм;

крепиться к верхней и нижней обвязке деревянной каркасной стены на 3 гвоздя 2,8×90 и на 2 гвоздя 2,8×90 в каждой точке пересечения со стойками.

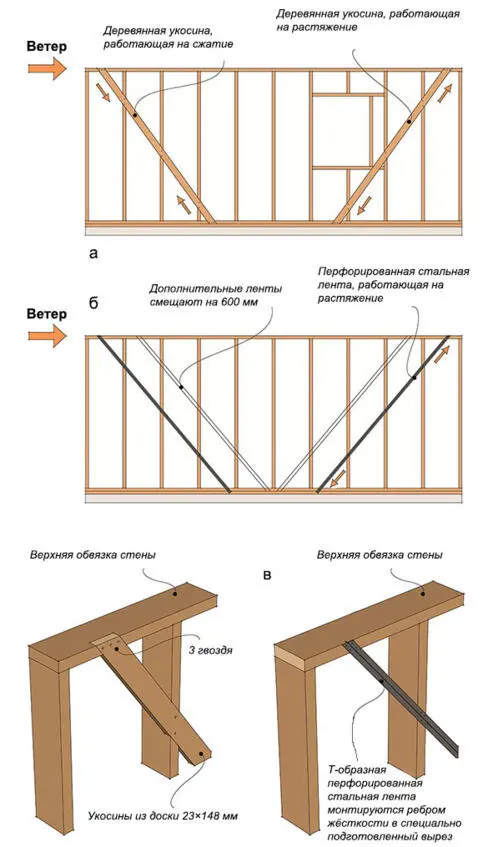

Рис. 9.29 Применение укосин и лент в скандинавских каркасных домах: а, б – принцип работы деревянных укосин и стальных лент; в – принцип монтажа укосин и лент

Также в качестве постоянных диагональных связей жёсткости можно использовать перфорированные стальные ленты из Т-образного профиля, предназначенного для этих целей. В Норвегии в обычно используют ленты марки «Isola Stag». Они монтируются с наружной стороны стены парами, в противоположных направлениях.

Стальные перфорированные ленты должны:

устанавливаться ребром жёсткости в специальный вырез, которые подготавливается заранее в деревянном каркасе стены

располагаться под таким углом, чтобы связывать собой минимум 3 стойки с межосевым расстоянием 600 мм.

крепиться на 4 гвоздя 2,8×90 в каждой точке пересечения с деталями каркаса деревянной стены.

Согласно норвежским строительным правилам, в малоэтажных домах (до 2-х этажей) на каждые 2,4 м деревянной каркасной стены должна приходиться одна стальная перфорированная лента. Следовательно, в каркасе деревянной стены длиной 8 м нужно предусмотреть 4 постоянные диагональные связи из стальных перфорированных лент. Монтаж дополнительных стальных перфорированных лент делают параллельно, со смещением минимум 600 мм.

Постоянные диагональные связи жёсткости могут эффективно противостоять сдвигу стены двумя способами: работая на сжатие или на растяжение. Деревянная укосина может работать и на сжатие и на растяжение, а стальная перфорированная лента – только на растяжение. Это означает, что в деревянном каркасе будет работать только одна пара лент в один момент времени, тогда как обе деревянные укосины работают одновременно: одна – на сжатие, другая – на растяжение. Запас прочности у деревянных укосин 23×148 мм больше чем у перфорированных стальных лент 2,0×25 мм.

Данные рекомендации касаются малоэтажных деревянных домов с количеством этажей не более двух и высотой потолков ~ 2,4 м. В иных случаях обращайтесь за расчётом элементов деревянного каркасного дома к компетентному специалисту.

Временные связи и упоры необходимы для обеспечения жёсткости каркаса дома на этапе строительства. Наиболее критическим моментом считается ситуация когда смонтировано кровельное покрытие, а стены не обшиты, и двери с окнами не установлены.

Для временного закрепления стен используют диагональные укосы из доски сечением минимум 23×98 мм и стационарные упоры (рис. 9.30). Временные диагональные связи крепят двумя гвоздями 2,8×75 мм к верхней и нижней обвязке каркаса и по одному гвоздю 2,8×75 мм в каждой точке пересечения со стойками. В Норвегии используют специальные телескопические упоры, для закрепления стен в перпендикулярном направлении, их устанавливают через каждые 4 метра.

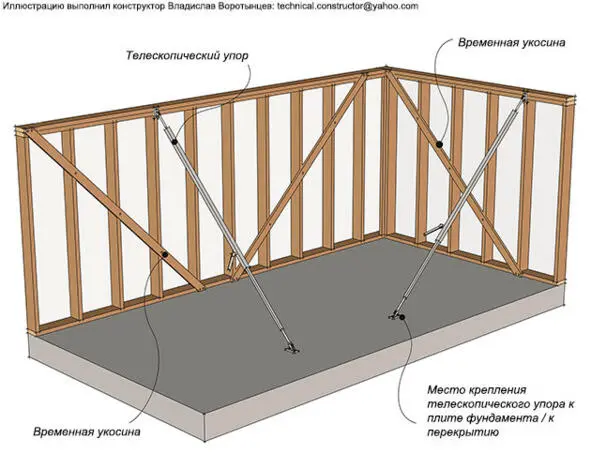

Рис. 9.30 Установка временных связей и упоров на период строительства

Анкеровка(с норв. forankring) – это закрепление несущих ограждающих конструкций относительно друг друга и к фундаменту. Анкеровка стен деревянного каркасного дома необходима для того чтобы конструкция дома могла выстоять против сильных порывов ветра. Сто лет назад подобных проблем еще не существовало – здания строились из тяжелого кирпича или камня, и массивность в сочетании с малой высотой делала их устойчивыми к порывам ветра. Но переход к новым материалам, каркасным конструкциям и большой высоте зданий и сооружений поставил перед конструкторами весьма острые «ветровые» проблемы.
