Владислав Воротынцев - Конструкция норвежских каркасных домов. Части 9–10 - Стены и каркас крыши

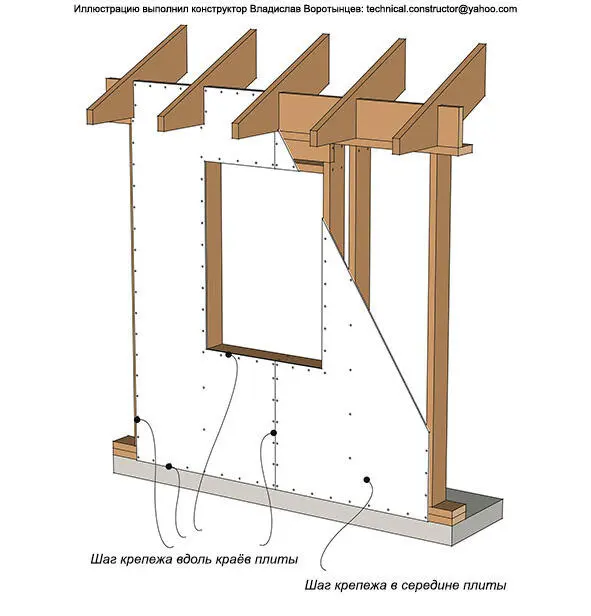

Рис. 9.28 Крепёж наружных плит ветрозащиты к каркасу деревянной стены

Для обеспечения надёжного крепления плит ветрозащиты, перед их монтажом, следует прочитать рекомендации производителя и монтировать плиты в точности с тем шагом крепежа, который указан в инструкции. В таблице 9.8 приведен минимальный шаг крепежа для наиболее распространённых в Норвегии плит обшивки.

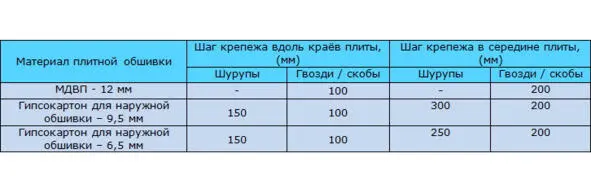

Таблица 9.8

Плита обшивки считается достаточно жесткой, если она способна выдерживать горизонтальные нагрузки до 3 кН/м. Это означает, что в малоэтажных домах с количеством этажей не более двух и высотой потолков ~ 2,4 м для обеспечения пространственной жёсткости каркасов малоэтажных деревянных домов достаточно использовать гипсокартон для наружной установки толщиной 9,5 мм или МДВП толщиной 12 мм.

МДВП – мягкие древесноволокнистые плиты ветрозащиты монтируются по стойкам каркаса, расположенным с межосевым расстоянием 600 мм должны крепиться к деревянным деталям каркаса по всем краям. МДВП, они же плиты Isoplaat (Изоплат), softboard (софтборд) могут поставляться как с прямыми краями, так и с фрезерованными для соединения по принципу – гребень-паз. Если толщина стоек деревянной каркасной стены составляет 36 мм, норвежские строительные правила предписывают использование МДВП с соединением гребень-паз.

Мягкие древесноволокнистые плиты ветрозащиты крепятся к деревянным деталям каркасной стены толевыми гвоздями горячей оцинковки 2,8×45 мм с широкими шляпками или защищёнными от коррозии скобами 40—50 мм с широкой «спинкой» и ножками минимум 28 мм. Крепление плит может происходить гвоздями с помощью молотка вручную, так и гвоздями и скрепами с помощью пневматических инструментов. При работе с пневмоинструментом давление воздуха устанавливается в 5 кПа/см², чтобы не повредить материал обшивки. Скрепы всегда ориентируют параллельно краям плит. Максимальные расстояния между гвоздями и скрепами указаны в таблице 9.8. Для обеспечения лучшей герметичности все стыки плит ветрозащиты прикрывают рейкой (нащельником).

Плиты гипсокартона для наружной обшивки устанавливаются в вертикальном положении, шаг стоек при этом должен быть равным 600 мм. Чтобы плиты гипсокартона обеспечивали каркасу стены жёсткость – необходимо чтобы все края плиты крепились к деревянным деталям каркаса. Если плиты гипсокартона стыкуются по ширине не по деревянному каркасу, а соединяются с помощью специальных профилей, то такая обшивка может выполнять функции только ветрозащиты. Влияние на жёсткость каркаса в этом случае согласно норвежским строительным правилам не учитывается. Все кромки гипсокартонных плит для наружной обшивки, непокрытые картоном, нужно скрывать с помощью специальных профилей или проклеивать полосками ветрозащитной мембраны.

Плиты гипсокартона для наружной обшивки должны крепиться к деревянным деталям каркасной стены толевыми гвоздямис широкими шляпками 2,5×35 мм (2,5×25 мм для плит толщиной 6,5 мм) или защищёнными от коррозии саморезами 2,5×25 (35) мм. Максимальные расстояния между гвоздями и шурупами для крепления гипсокартонных плит наружной обшивки указаны в таблице 9.8. При этом шурупы и гвозди должны располагаться на расстоянии не менее 10 мм до покрытого картоном края плиты и не менее 15 мм до подрезанного края. Для плит гипсокартона наружной обшивки толщиной 6,5 мм минимальные расстояния крепежа до края будут несколько больше. Очень важно, чтобы головки шурупов и гвоздей не проходили сквозь наружный слой картона. В противном случае образовавшееся отверстие нужно будет заклеить и закрутить ещё один шуруп на расстоянии 15 мм или забить на это месте гвоздь – в зависимости от предусмотренных проектом креплений. Все крепёжные элементы для закрепления гипсокартонных плит наружной обшивки должны быть оцинкованными, желательно способом горячей оцинковки, так как плиты гипсокартона легко проводят к месту крепления избыточную влагу.
