Владислав Воротынцев - Конструкция норвежских каркасных домов. Части 9–10 - Стены и каркас крыши

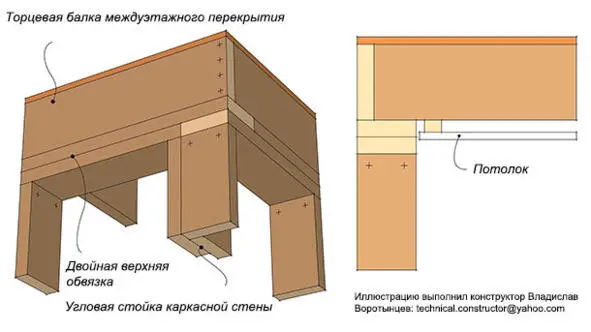

Рис. 9.11 Верхняя обвязка скандинавской каркасной стены

При поднятии деревянных каркасных стен необходимо выровнять их по отвесу. Вначале по шнурку выравниваются нижние обвязки, затем проверяются отвесом угловые стыки. В окончание выравниваются по шнурке верхние обвязки стен и устанавливаются изнутри помещения упоры, подпирающие наружные каркасные стены, не давая им завалиться во внутрь. Чтобы облегчить работу по выравниванию стен, необходимо изначально монтировать стойки так чтобы прогиб, образуемый продольным короблением по кромке, смотрел внутрь помещения. Тогда будет легко монтировать внутреннюю отделку, применяя специальные подкладки для выравнивания внутренней поверхности деревянных каркасных стен. Согласно норвежским национальным стандартам NS 3420 отклонения по вертикали относятся к трехпроцентному классу точности RC. Это означает, что при высоте потолка 2,4 м максимально допустимые отклонения стоек от вертикали должны быть не более 7 мм.

Расчёт длины стоек каркасной стены нужен для достижения желаемой высотой потолка. В Норвегии в малоэтажных деревянных домах стандартная высота потолка 2400 мм (рис. 9.12—9.13).

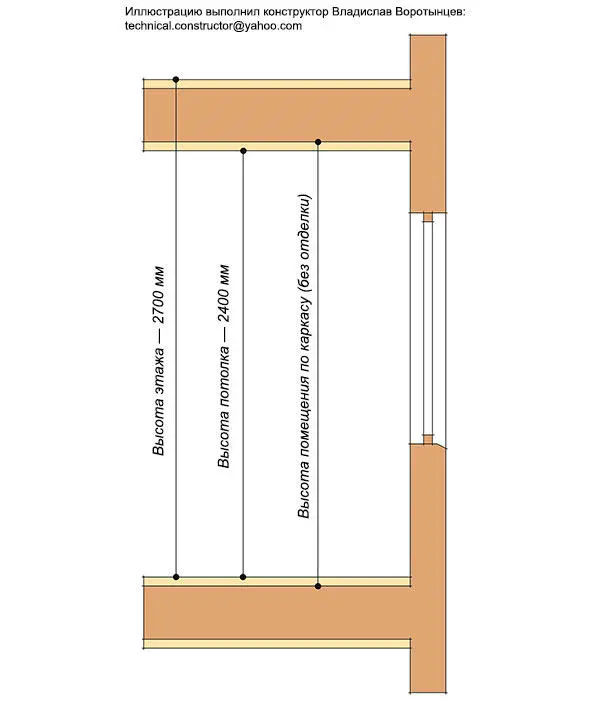

Рис. 9.12 Измерение высоты потолка по норвежским стандартам

При расчёте длины стоек принимают во внимание:

толщину пола (A) от нижнего уровня нижней обвязки и выше

толщину потолка (B) от верхнего уровня верхней обвязки и ниже

общую толщину двойных нижней и верхней обвязок (C = C1 + C2)

Если высоту потолка обозначить буквой H, то формула расчёта длины стойки L деревянной каркасной стены примет вид:

L= H + A + B – C

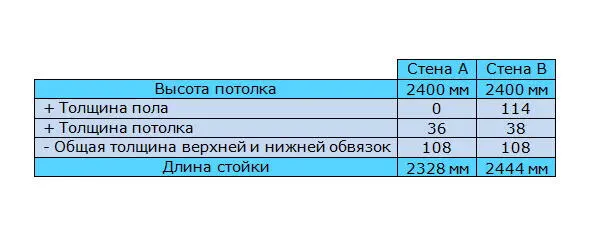

Расчёт длины стойки каркасной стены

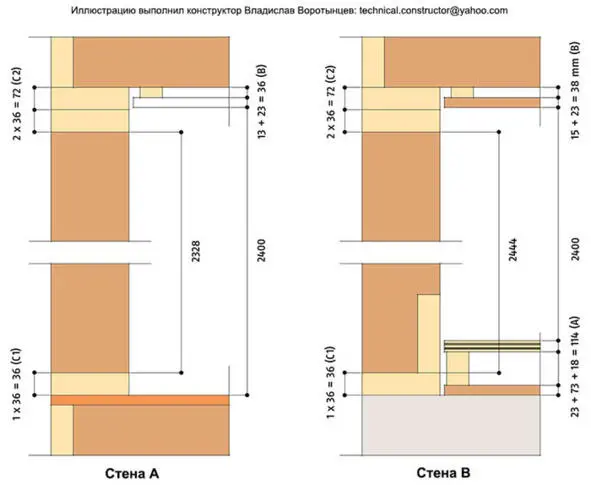

Рис. 9.13 Типичные скандинавские деревянные каркасные стены

Для того чтобы на стройплощадке балки, распорки, стойки и стропила как можно точнее совпадали друг с другом, описанная норвежская технология сборки каркасов стен подразумевает проектирование каркасов по сетке с шагом 600 мм (рис. 9.14). Стойки фронтонных стен рекомендуется располагать симметрично линии конька крыши, тогда они будут одинаковыми.

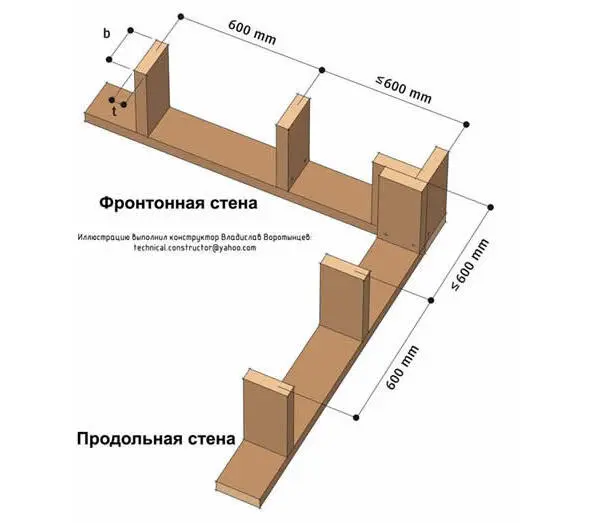

Рис. 9.14 Сборка каркаса по сетке 600 мм. Угловой стык фронтонной и продольной стены

Угловые и Т-образные стыки каркасных стен должны быть сделаны так, чтобы осталась возможность для беспрепятственной укладки теплоизоляции. Чтобы внутреннюю обшивку, внешнюю, а при необходимости и внутреннюю обрешётку стен было к чему крепить. Для уменьшения мостика холода в угловом соединении, конструкцию углового стыка делают как можно проще (рис. 9.15). Все деревянные детали угловых стоек закрепляют гвоздями с шагом ~300 мм.

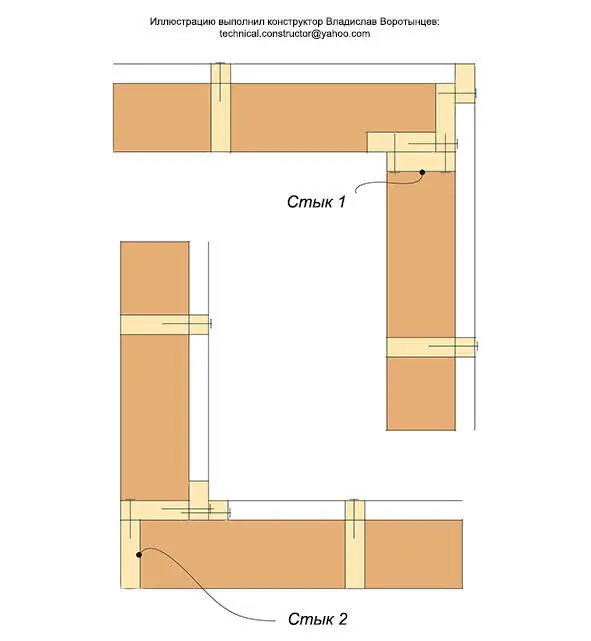

Рис. 9.15 Угловые стыки типичных скандинавских каркасных стен

Оба из приведённых на рисунке стыков, могут быть как внешними, так и внутренними – это зависит от того, с какой стороны проектом предусмотрена обрешётка по стеновому каркасу.

Рис. 9.16 Т-образные стыки наружной и внутренней стены

Т-образный стык 1 лучше всего подходит в тех случаях, где внутренняя стена разделяет два различных помещения с разными видами внутренней отделки.

Т-образный стык 2 лучше всего подходит в тех случаях, когда оба помещения отделываются одним и тем же материалом. Если высота потолка равна 2400 мм – достаточно разместить всего две закладные доски с межосевым расстоянием 800 мм.
