Владислав Воротынцев - Конструкция норвежских каркасных домов. Части 9–10 - Стены и каркас крыши

Нижнюю обвязку деревянной каркасной стены делают, как правило, двойной – то есть перед установкой каркасов стен под них устанавливают деревянные лежни.

Для этого есть несколько причин:

если дом собирается из стеновых панелей заводского производства, то их удобнее устанавливать на заранее смонтированные по цокольному перекрытию лежни, которые будут служить направляющими;

на бетонные фундаменты, поверх гидроизоляции устанавливают импрегнированные промышленным способом лежни, чтобы таким образом увеличить срок службы деревянного каркасного дома;

двойная нижняя обвязка служит в качестве закладной доски для крепления внутренней обшивки стен.

Для надёжного соединения по углам дома, доски нижней обвязки должны монтироваться внахлёст, перекрывая друг друга. Стыки по длине также должны быть выполнены с нахлёстом в 600 мм.

Сборку деревянных каркасных стен можно делать по различным технологическим принципам (рис. 9.9).

Технология «Платформа» – стены монтируются поверх чёрного пола на цокольном перекрытии, который одновременно является рабочим настилом. Применяется в тех случаях, когда монтаж происходит быстро, в хорошую погоду. При этом обязательно применение влагозащищенных плит OSB-3 с соединением гребень-паз для защиты цокольного перекрытия от попадания влаги в случае осадков.

Технология «Сухой монтаж» – утепление и герметизация цокольного перекрытия производиться после монтажа наружной обшивки и кровельного покрытия дома, когда остаточная влажность деревянных конструкций будет не более 13%. В таком случае каркасы стен устанавливаются на лежни, смонтированные по каркасу цокольного перекрытия. В каркас цокольного перекрытия встраивается закладная доска , к которой в дальнейшем крепятся доски пола. Особенностью технологии «сухой монтаж» является то, что по балкам цокольного перекрытия можно монтировать сразу чистовой пол из шпунтованной половой доски. Согласно норвежским строительным правилам, крепить нижний направляющий лежень к цокольному перекрытию, нужно на два гвоздя 3,4×95 мм (или 3,1×90 для барабанных гвоздезабивных пистолетов) каждые 500 мм. Вторая доска, непосредственно нижняя обвязка стенового каркаса крепится к направляющему лежню аналогичным образом.

Монтаж стен на бетонные фундаменты. Под каркасами стен укладывают гидроизоляцию, поверх неё устанавливают импрегнированные промышленным способом лежни (рис.9.10), чтобы таким образом увеличить срок службы деревянного каркасного дома. В этом случае лежни крепятся к фундаменту с помощью разжимных анкерных болтов. Вторая доска, непосредственно нижняя обвязка стенового каркаса крепится к лежням на два гвоздя такой длины, чтобы не нарушить целостность гидроизоляции, проложенной под лежнями.

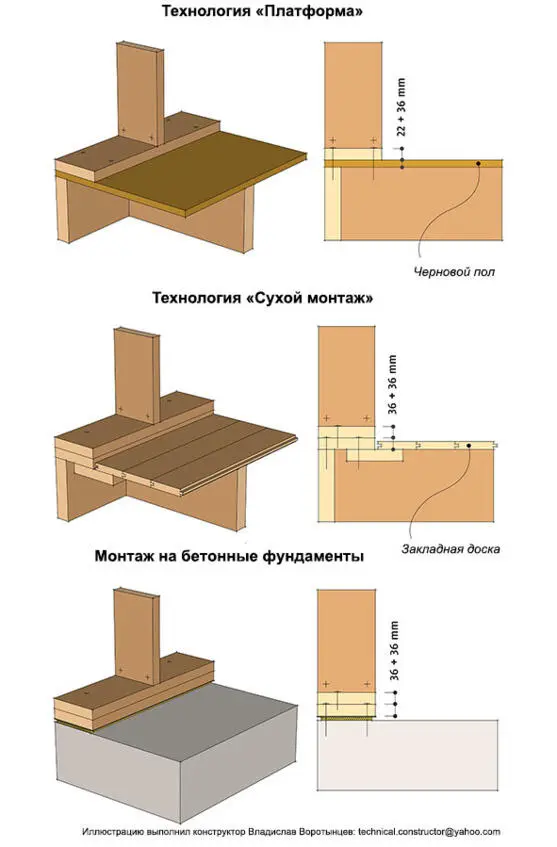

Рис. 9.9 Устройство нижней обвязки каркасных стен

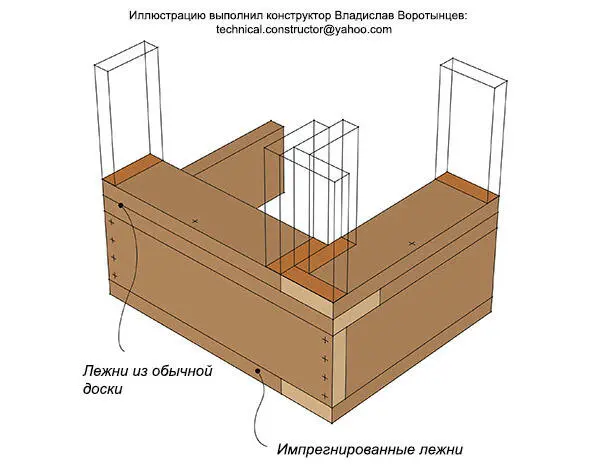

Рис. 9.10 Принцип монтажа цокольного перекрытия по бетонной ленте фундамента

Импрегнированные лежни, торцевые балки цокольного перекрытия, направляющие лежни, нижняя обвязка каркасов стен по углам должны монтироваться с перекрытием стыков.

На ленту фундамента укладывается гидроизоляция, поверх неё монтируют импрегнированные промышленным способом лежни.

На импрегнированные лежни опирают каркас цокольного перекрытия. Затем стеновые панели заводского производства устанавливают на заранее смонтированные по цокольному перекрытию лежни из обычной доски, которые служат в качестве направляющих.

Для герметизации стыка между импрегнированным лежнем и фундаментом норвежские строительные правила позволяют использовать специальные ленты из минеральной ваты, полиуретана и резины.

Согласно норвежским строительным правилам верхняя обвязка каркасной стены должна быть двойной, если проектом не предусмотрено иное решение. Двойная верхняя обвязка хорошо подходит для крепления внутренней обшивки в тех случаях, когда потолок уже смонтирован. Также двойная обвязка обеспечивает бо́льшую жесткость стен и помогает выровнять каркас для установки стропильной системы. Поэтому важно выбирать наиболее прямые доски для изготовления верхней обвязки каркасных стен. Обвязку крепят к стойкам на три гвоздя 3,1×90 мм горячей оцинковки. Доски обвязки должны монтироваться с перекрытием стыков, как показано на рисунке 9.11.
