Владислав Воротынцев - Конструкция норвежских каркасных домов. Части 9–10 - Стены и каркас крыши

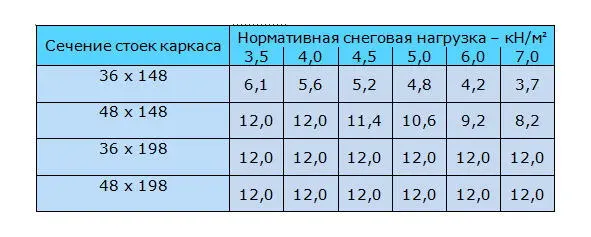

Таблица 9.1 показывает взаимосвязь между сечением стоек в наружных несущих стенах, нормативной снеговой нагрузкой и максимальной шириной двухэтажного дома.

Таблица 9.1

Данные, приведённые в таблице 9.1, предусматривают: шаг стоек – 0,6 м; класс качества древесины – C18 (3-й сорт); количество этажей – 2; высоту каркасной стены – 2,4 м; конструкцию кровли – свободно опертые фермы; тип кровельного покрытия – тяжёлое (керамическая черепица).

Если ширина дома превышает 12 м, необходимо заказать комплексный расчёт несущих конструкций у опытного конструктора, т.к. в этом случае нужно учесть природный ландшафт места строительства, форму здания и другие факторы, определяющие нагрузки на каркас строения.

Сечение стоек высоких каркасных стен также должны рассчитываться опытным инженером. Чем выше высота стоек, тем большее значение имеет нормативная ветровая нагрузка и тем больше фактический прогиб стоек. Толщина стоек в высоких каркасных стенах должна быть не меньше 48 мм.

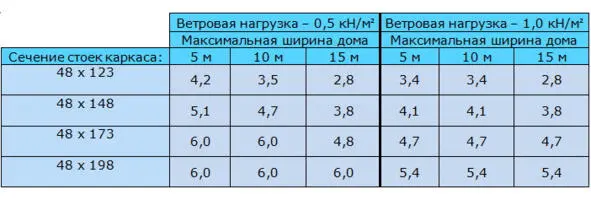

В таблице 9.2 показана взаимосвязь между высотой несущих наружных стен, шириной дома, нормативной снеговой нагрузкой и сечением стоек каркаса для одноэтажного каркасного дома по норвежской технологии.

Таблица 9.2

Сечения стоек каркаса внутренних несущих стен зависит от конструкции дома, от того как распределяются нормативные нагрузки (рис. 9.5).

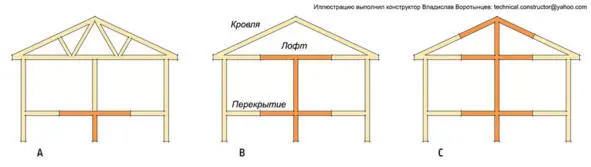

Рис. 9.5 Нагрузка на внутренние несущие стены может значительно отличаться в зависимости от конструкции дома

На рисунке 9.5A видно, что внутренние стены первого этажа не являются несущими, так как конструкция кровли предусматривает свободно опёртые фермы. Тем не менее, внутренняя стена подполья в данном случае является несущей, так как на неё опирается перекрытие.

На рисунке 9.5B внутренние стены первого этажа являются несущими, так как конструкция дома предусматривает эксплуатируемый лофт, опирающийся на внутреннюю стену.

На рисунке 9.5C все внутренние стены являются несущими, так как они воспринимают нагрузки с кровли, перекрытия лофта и с цокольного перекрытия.

Внутренние ненесущие стены должны быть также рассчитаны на нагрузку от навесной мебели, полок и санитарного оборудования. Расчёта на прочность конструкции в данном случае недостаточно, для комфорта жильцов конструкции дома должны быть также рассчитаны и на зыбкость. Всё имеет значение, неприятные вибрации перегородок могут возникнуть даже от резкого закрытия двери или из-за перепада давления воздуха в помещениях.

Данные, приведённые в таблице 9.2, предусматривают: шаг стоек – 0,6 м; класс качества древесины – C18 (3-й сорт); количество этажей – 1; конструкцию кровли – свободно опертые фермы; нормативную снеговую нагрузку: ≤ 3,5 кН/м².

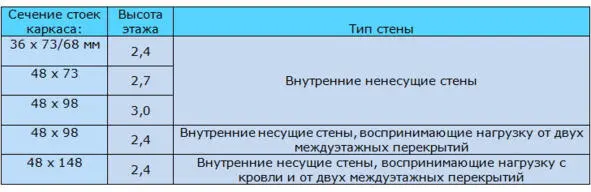

Таблица 9.3 показывает рекомендованные сечения стоек для деревянных каркасных внутренних стен в малоэтажных деревянных каркасных домах, построенных по настоящей норвежской технологии.

Таблица 9.3

Данные, приведённые в таблице 9.3 предусматривают: шаг стоек – 0,6 м; класс качества древесины – C18 (3-й сорт); максимальную ширину дома – 10 м (расстояние между несущими стенами).

1. Значения, приведённые в таблице 9.1. предусматривают конструкцию кровли из свободно опертых ферм, т.е. нагрузки с кровли в этом случае передаются только на наружные несущие стены. В таблице 9.1 мы видим, что здание с такой конструкцией кровли и каркасом несущих стен из доски 36×148 мм может иметь максимальную ширину 5,2 м в регионах с нормативной снеговой нагрузкой 4,5 кН/м². Если же каркас стены собрать из доски 48×148 максимальная ширина дома в этом случае составит 11,4 м.

2. Если конструкция кровли предусматривает использование наслонных стропил, см. рис. 9.5C, то вертикальная нагрузка на наружные несущие стены уменьшиться в 2 раза по причине перераспределения нормативных нагрузок на внутреннюю стену. В таком случае, значения максимальной ширины дома, приведенные в таблице 9.1, будут указывать на расстояние между наружной и внутренней несущими стенами. В регионе с нормативной снеговой нагрузкой 4,5 кН/м² в таком случае можно строить двухэтажные каркасные дома с наружными несущими стенами из доски 36×148 мм и общей шириной дома до 10,4 м – с двумя пролётами по 5,2 м, (рис. 9.5C).
