Зачистить приподнятый металл личным напильником или над­филем, не нарушая формы и размеров мушки и прорези.

Соединение мушки с основанием должно быть прочным. Сме­щение мушки при давлении на нее сбоку пальцами руки не допу­скается.

Посадка мушки должна соответствовать рис. 10.

(I) При наличии смещения мушки проверить паз для мушки на стволе мушкой, не бывшей в употреблении. Мушка при этом не должна входить в паз под давлением пальцев руки.

При наличии износа паза расширить лапку мушки.

Для этого зажать в тисках подставку для мушки (приложение 2, рис. 64), вложить в нее мушку и легкими ударами молотка по гнетку (приложение 2, рис. 65), поставлен­ному на лапку, раздать лапку (рис. 11).

Затем подчистить надфилем боковые грани лапки и поставить мушку в паз на стволе до совмещения рисок.

Примечание. Мушка должна отделяться и ставиться в паз на стволе легкими ударами молотка по медному гнетку, поставленному своим концом на лапку мушки сбоку.

Форма прицельной прорези на рамке должна соответствовать форме мушки.

При треугольной форме мушки про­резь должна быть треугольная, при пря­моугольной — полукруглая.

(I) При наличии на револьвере тре­угольной прорези и прямоугольной мушки переделать треугольную прорезь на полу­круглую согласно рис. 12.

Риска на мушке должна быть совме­щена с риской на основании для мушки.

(I) При наличии нескольких рисок зачистить риски личным на­пильником и нанести новую риску по риске на основании для мушки после приведения револьвера к нормальному бою.

(черт. 1 и 2)

Для проверки движения шомпола в канале шомпольной трубки положить револьвер на ладонь левой руки горизонтально ство­лом вправо, повернуть шомпол на себя, выдвинуть его вперед, по­вернуть шомпольную трубку до отказа вверх и продвинуть шомпол до отказа назад.

Шомпол при этом должен плавно, без особых усилий, переме­щаться в канале шомпольной трубки.

Если эти требования не выполняются, то неисправны шомпол или шомпольная трубка.

Причины неисправности.

(I) Отделить шомпол и проверить его прямолинейность слесар­ной линейкой.

При изгибе выправить шомпол легкими ударами медного мо­лотка на стальной плите.

После правки проверить движение шомпола в канале шомполь­ной трубки.

(I) Осмотреть, не имеет ли шомпольная трубка вмятин, затруд­няющих перемещение шомпола в ней.

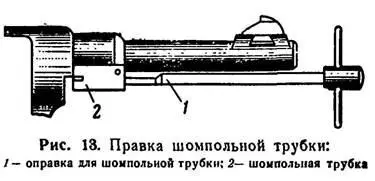

При наличии вмятин выправить шомпольную трубку, для чего отделить шомпол и пружину шом­пола от шомпольной труб­ки, вставить в отверстие шомпольной трубки оправ­ку (приложение 2, рис. 66) срезанной частью в сто­рону вмятины и при помощи рукоятки повернуть оправку несколько раз до устранения помятости (рис. 13).

После правки проверить движение шомпола в канале шомполь­ной трубки.

Для проверки совмещения канала шомпольной трубки с кана­лом оси барабана положить собранный револьвер на ладонь левой руки горизонтально стволом вправо, повернуть шомпол на себя, выдвинуть его вперед, повернуть шомпольную трубку доотказа вниз и продвинуть шомпол назад.

Шомпол при этом должен свободно, без утыкания, входить в канал оси барабана.

Если это не происходит, то неисправен упор шомпольной трубки.

Причина неисправности.

(I) При наличии износа или смятия упора шомпольной трубки, вызывающем несовмещение канала шомпольной трубки с каналом оси барабана, револьвер отправить в вышестоящий ремонтный орган.
