(I) Если риска на левой стороне шомпольной трубки не совме­щается с риской на рамке в результате отвинчивания ствола, то зажать ствол в тисках с медными прокладками (дульной частью вниз) и при помощи деревянного (дубового) бруска, вставленного в рамку, довернуть рамку до совмещения рисок (рис. 2).

Для проверки прочности соединения ствола с рамкой зажать переднюю часть рамки в горизонтальном положении в тисках с деревянными прокладками, надеть на дульную часть ствола раздвиж­ной универсальный вороток № 2 со специальными вкладышами (см. приложение 2, рис. 61 и 62) и подвесить к ручке воротка груз в 3 кг на расстоянии 200 мм от оси канала ствола (рис. 3); ствол при этом не должен отвинчиваться.

Если ствол отвинчивается, то отправить револьвер в вышестоя­щий ремонтный орган.

Шомпольная трубка должна плавно вращаться на стволе от усилия руки, причем, будучи повернута в верхнее положение до упора, не должна возвращаться обратно от собственного веса. Про­дольная качка шомпольной трубки на стволе допускается.

(I) При свободном вращении шомпольной трубки обжать верх­нюю часть трубки в тисках с медными прокладками.

(I) Выправить рамку медным молотком на свинцовой плите.

При резком изгибе рамки, не поддающемся правке, отправить револьвер в вышестоящий ремонтный орган.

Качка осей, заметная при давлении на них пальцами руки в разных направлениях, не допускается.

Обозначение осей на поверхности рамки с выступанием масла при неоднократном взведении и спускании курка в собранном ре­вольвере допускается.

(1) При качке или изломе осей курка, спускового крючка и ка­зенника револьвер отправить в вышестоящий ремонтный орган.

(2) Изготовить новые оси (приложе­ние 3, рис. 77) и поставить в рамку (карта 1).

(1 на черт. 1)

(I) Выпилить поврежденный участок и зачистить надфилем (рис. 4).

Боевая пружина должна прочно удер­живаться своим соском в рамке и сни­маться с рамки с некоторым усилием.

(I) При развороте отверстия для соска боевой пружины отделить от рамки пра­вую щеку, положить рамку плоскостью рукоятки на стальную плиту и осадить молотком приподнятый металл вокруг отверстия.

Если после этого сосок боевой пру­жины не будет прочно удерживаться в от­верстии рамки, то осадить металл вокруг отверстия специальным гнетком (при­ложение 2, рис. 63), как указано на рис. 5, и зачистить отверстие круглым надфилем.

(2 на черт. 2)

Качка затылка, ощущаемая рукой, не допускается

(I) Подтянуть заклепки затылка и зачистить места подтяжки заклепок личным напильником.

Если устранить качку затылка подтяжкой заклепок невозможно, то револьвер отправить в вышестоящий ремонтный орган.

(II) Высверлить старые заклепки с наружной стороны затылка сверлом диаметром 2 мм, изготовить новые заклепки (рис. 6), по­ставить заклепки на место, рас­клепать их и зачистить (рис. 7).

(I) Выправить кольцо на оправке по контуру исправного кольца и опробовать прочность соединения его с головкой винта кольца.

Если кольцо выправить невозможно, то заменить его новым (см. ниже п. 15).

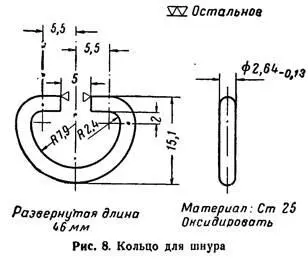

Кольцо для шнура должно прочно держаться в головке винта и не вырываться из него от усилия руки. (I) Изготовить кольцо вновь (рис. 8).

Развести концы кольца на расстояние 9—10 мм, вставить один конец кольца в отверстие головки винта и поставить кольцо на край свинцовой плиты. Затем, направив другой конец кольца в от­верстие винта, молотком сжать кольцо (рис. 9).
