(II) При наличии оборудования оксидировку всех ремонтируе­мых и вновь изготовляемых деталей производить согласно указа­ниям инструкции (Приложение 5).

Номера на барабане и боковой крышке револьвера должны соответствовать номеру на рамке револьвера.

(I) Если номера на боковой крышке револьвера не соответствуют номеру на левой стенке рамки, то осторожно забить номера зубилом; номер на барабане револьвера зачистить личным напильником и наждачным полот­ном.

Новые номера, соответствующие основному номеру (на левой стенке рамки) нанести при помощи клейм (приложение 1) рядом со старыми номерами.

При ремонте деталей наплавкой в местах перехода от наплав­ленного слоя к основному металлу допускаются небольшие чер­новины и раковины. Допускается также повторная сварка или на­плавка с предварительной подготовкой под сварку, если нет пере­жога металла или глубоких раковин.

При короблении деталей после наплавки допускается правка таких деталей без нагрева. Закаленные детали, отремонтированные наплавкой, должны быть вторично термически обработаны и опро­бованы на твердость напильником.

(черт. 1)

Состояние рамки со стволом определяется осмотром наружных и внутренних поверхностей, а также проверкой канала ствола вой­сковым калибром К-2 (Приложение 1).

Неисправности, встречающиеся в рамке со стволом, и способы их устранения указаны ниже.

(I) Тщательно протереть канал ствола, осмотреть его и обме­рить войсковым калибром К-2.

При скруглении или скрошенности углов полей нарезов или при вхождении калибра К-2 в канал ствола с дульной части на длину более 10 мм отправить револьвер в вышестоящий ремонтный орган, если он не удовлетворяет нормальному бою.

(I) При наличии в канале ствола следов ржавчины или раковин, вследствие чего револьвер не удовлетворяет нормальному бою, от­править револьвер в вышестоящий ремонтный орган.

Раздутие ствола определяется наличием на поверхности канала теневого поперечного кольца, обнаруживаемого при осмотре канала.

(I) При наличии раздутия, независимо от его места и величины, отправить револьвер в вышестоящий ремонтный орган.

Изгиб ствола, незаметный на глаз, выявляется в процессе стрельбы по отклонению средней точки попадания от контрольной более 5 см при исправном состоянии мушки и прицельной прорези на рамке.

(I) Изгиб ствола допускается, если бой револьвера по кучности удовлетворяет нормальным условиям (пробоины вмещаются в круг диаметром 15 см) и если отклонение средней точки попадания от контрольной более 5 см устраняется перемещением мушки вправо или влево не более чем на 0,75 мм от середины основания для мушки на стволе или заменой ее на более низкую или более высо­кую, как указано в НСД.

При низком бое револьвера допускается опиловка мушки до предела нормальной видимости ее в прорези рамки.

Если устранить влияние изгиба ствола на нормальный бой ре­гулировкой мушки невозможно, то отправить револьвер в выше­стоящий ремонтный орган.

(I) Забоины на устье внутренних конусов канала ствола осто­рожно зачистить надфилем.

(I) Зачистить приподнятый металл у забоин личным напильни­ком или надфилем.

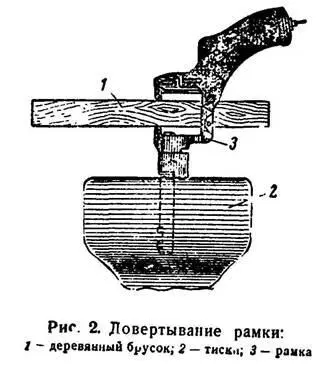

Взять револьвер левой рукой за рукоятку и направить дульную часть ствола вправо, выдвинуть шомпол вперед до отказа и повер­нуть шомпольную трубку вверх, до совмещения передней ее риски с риской на венчике ствола; при правильно завинченном стволе риска, нанесенная на левой стороне шомпольной трубки, должна совместиться с риской на рамке (рис. 1).
