На рис. 1.6 и 1.5 представлены проводные датчики к охранным системам известных моделей Sapsan и Mega SX. Датчик движения проводной Pyronix Colt10DL предназначен для установки внутри помещения. Его особенность – невосприимчив к животным до 10 кг. Внешний вид датчика движения проводной PyronixColtQuadPI (производства Англия) представлен на рис. 1.6. Датчик движения проводной Pyronix Colt Quad PI (Англия) предназначен для установки внутри помещения. Невосприимчивый к животным до 20 кг.

Датчик движения проводной DSC LC-151 (производства Канада) представлен на рис. 1.7. Датчик движения проводной DSC LC-151 предназначен для уличной установки. На рис. 1.8 представлен внешний вид проводного датчика движения Pyronix XD10TTAM (производства Англия). Датчик движения проводной Pyronix XD10TTAM предназначен для уличной установки.

Микроволновые инфракрасные датчики движения охранной сигнализации на примере DSC LC-101CAM обнаруживают перемещающиеся объекты за счет выявления изменения теплового излучения. Движущееся тело выделяет тепло, что регистрируется чувствительным сенсором, расположенным за сегментированными зеркалами аппарата. Охранную систему, работающую на основе инфракрасного излучения, можно использовать в помещениях и на открытых площадках, поскольку такой датчик учитывает только собственную температуру объектов. Кроме того, этот датчик не излучает никаких сигналов, работая только в качестве приемника сигнала, что говорит о высоком уровне безопасности его эксплуатации.

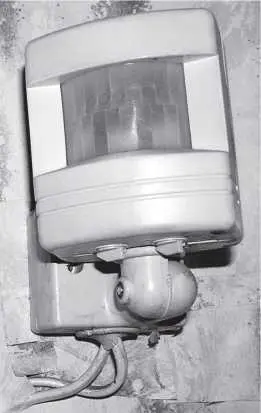

Рис. 1.4. Pyronix Colt XS

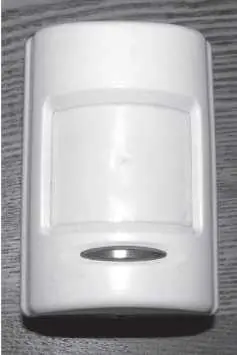

Рис. 1.5. Pyronix ColtlODL

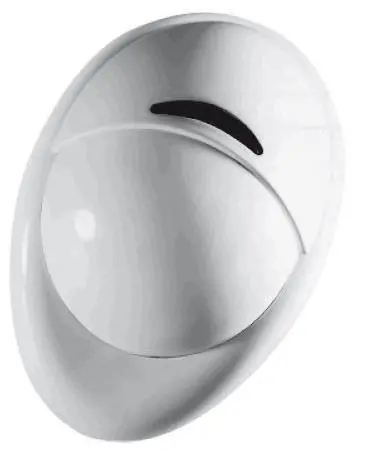

Рис. 1.6. PyronixColtQuadPI (производства Англия)

Рис. 1.7. DSC LC-151

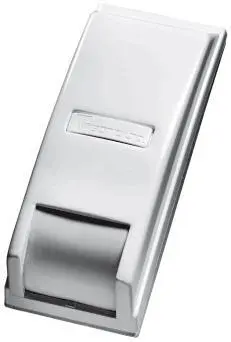

Рис. 1.8. Pyronix XD10TTAM

Ультразвуковые датчики выявляют движение в результате сканирования пространства ультразвуковыми волнами. Такое устройство оснащено генератором звуковых волн, которые отражаются от окружающих объектов и поступают в приемник. Сигнал об обнаружении движения фиксируется после регистрации изменения излучаемых и принимаемых волн. Ультразвуковой датчик движения охранной сигнализации желательно устанавливать в помещениях сложных конфигураций, поскольку именно при помощи такого устройства удастся полноценно контролировать «слепые» зоны.

Рассмотренные датчики эффективно работают в составе охранной системы вместе с цифровыми комбинированными извещателями 1ИК и 2ИК с передачей сигналов тревоги по СВЧ-каналу. Такие извещатели имеют и функцию антимаскирования.

Комбинированные датчики на примере DSC LC-104PIMW сочетают в себе несколько технологий обнаружения. Купить комбинированный датчик движения для охранной сигнализации, значит, обеспечить высокий уровень безопасности любого объекта. В устройстве DSC LC-104PIMW (ценовой диапазон по состоянию на июль 2015 года – от 1000 руб. и выше) для обнаружения движущихся объектов используется инфракрасный сенсор и микроволновой детектор Doppler. Устройство, предлагаемое канадским производителем, дополнительно оснащено защитой от скачков напряжения.

Чаще всего ДД используются в системах, предназначенных для охраны жилых домов, квартир, офисов, студий. При помощи таких устройств можно эффективно выявлять нарушителей, проникших в помещение банка, магазина или склада.

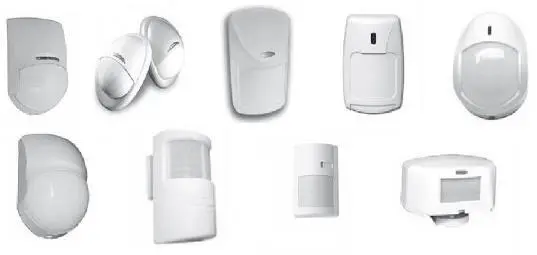

Рис. 1.9. Внешний вид популярных сегодня датчиков движения

Подобные аппараты необходимы и для защиты автомобиля от угона – при обнаружении малейших движений сигнализация отпугнет злоумышленника и сообщит о произошедшем владельцу транспортного средства. Ассортимент датчиков движения представлен на рис. 1.9.

Современный рынок охранной техники предлагает датчики движения таких производителей, как «Ajax», «Crow», «LifeSOS», «Страж», «DSC», «Altronics», «SMART SECURITY», «Magnum», «Satel» и др. В разновидностях подобных систем немудрено заблудиться. Датчики «LifeSOS» относятся к средней ценовой категории, а если вы желаете купить более дорогие и мощные устройства, то обратите внимание на модели отечественного бренда «Страж». Тем не менее, эффективность работы устройства будет зависеть не только от исходных параметров, но и от качества монтажа. Об этом мы поговорили выше. При установке электронного устройства важно учитывать много параметров, чтобы обеспечить оптимальную зону контроля, поэтому монтаж датчика движения охранной сигнализации – удел профессионалов.
