Андрей Кашкаров - Справочное пособие по системам охраны с пироэлектрическими датчиками

Если вернуться к схеме, представленной на рис. 1.1, то очевидно, что комплект оборудования включает в себя несколько составляющих, в том числе контрольную панель, блок резервного питания с аккумулятором, сирену, датчик(и) открытия двери, датчик(и) присутствия, в беспроводных системах – два (и более) брелока, в проводных системах – до 100 метров резервного кабеля.

Почти для любой системы, помимо стандартных, могут быть реализованы различные способы постановки на охрану и снятия с охраны: поднесение ключа (или бесконтактного брелока) к считывателю, нажатие кнопки на брелоке (как автомобильная сигнализация), набирание кода на клавиатуре.

Как сказано выше, беспроводная система подразумевает отсутствие кабелей между датчиками и контрольной панелью, это упрощает установку и не вредит возможному изменению конфигурации и косметическому ремонту помещения. Проводная система более надежна и не требует периодической замены элементов питания в датчиках, но для нее необходимо скрытно (в штробах – предварительно сделанных монтажником по стенам помещения) прокладывать кабель и (или) защищать его кабель-каналом.

Важнейшее значение имеет квалификация монтажника системы. Важно сделать подключение проводами между датчиками и центральным блоком нешаблонно. Речь идет о том, что не обязательно красный провод должен быть подключен к «+» питания системы, а провод черного цвета – к «—». Такие маленькие хитрости усложнят антисоциальным элементам (даже подготовленным и предварительно натренированным на аналогичном типе электронных устройств) доступ к блокировке системы охраны. Об этом мы также поговорим в соответствующем разделе в книге.

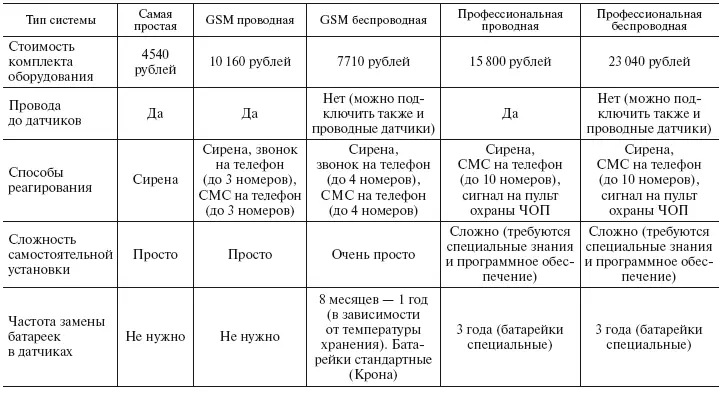

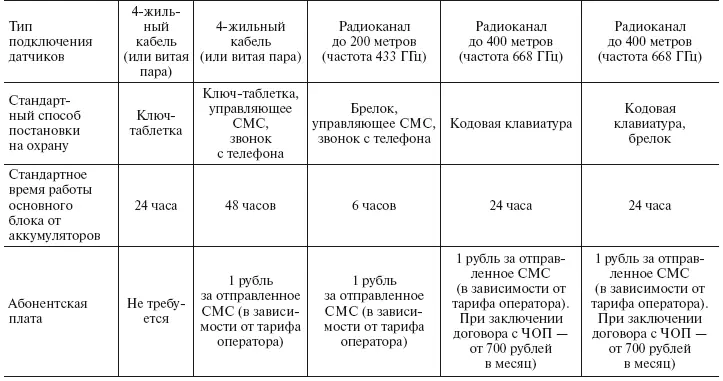

Таблица 1.1

Отличия между проводными и беспроводными современными системами охраны

В табл. 1.1 представлены наиболее существенные отличия между проводными и беспроводными современными системами охраны.

Установка охранной сигнализации является одним из самых простых и легких способов защиты помещений от несанкционированного проникновения. Свободный рынок электронных устройств предлагает большой выбор систем сигнализации, наиболее подходящих для охраны конкретного объекта. Главным элементом охранной сигнализации является пироэлектрический датчик движения. Такое устройство предназначено для контроля определенной области и подачи сигнала при обнаружении двигающегося человека.

По способу крепления и подключения различают настенные и накладные, проводные и беспроводные, внешние и внутренние датчики движения (далее – ДД) охранной сигнализации. Некоторые модели подобных систем имеют иммунитет от домашних животных, то есть устройство не срабатывает на движение объекта, масса которого меньше 25 кг.

Принципы работы и применение ДД

Среди разработок не ранее 2010 года известны несколько видов детекторов перемещений, они имеют специфические отличия по типу примененных датчиков.

Ниже будут описаны детекторы перемещения на основе датчиков инфракрасного (ИК) излучения.

ИК излучение находится в электромагнитном спектре. Длина волны больше длины волны видимого света. ИК излучение невозможно увидеть, но оно характерно фиксируется при помощи специально предназначенных для этого датчика. Человеческое тело, впрочем, как и у животных, довольно интенсивно излучает в ИК диапазоне. Максимум такого излучения преобладает в длине волны 9,4 мкм. Распознавание ИК излучения основывается на пироэлектрических датчиках. Они сделаны из специального кристаллического материала, который при воздействии на него ИК излучения вырабатывает поверхностный электрический заряд. Встроенный в датчик усилитель на полевом транзисторе значительно повышает распознавание этого заряда и обеспечивает формирование управляющего напряжения. Поскольку датчик срабатывает на ИК излучение в широком диапазоне, для сужения последнего используется фильтр специального назначения, ограничивающий восприятие датчиком ИК излучения только в диапазоне от 8 до 14 мкм.

В электрической схеме детектора перемещений (многократно описанной в литературе, в т. ч. автором, рис. 1.3) используется дешевый счетверенный операционный усилитель LM324. Первые два ОУ – IC1A, IC1B – выполняют функции усилителя, два другие – функци ИК компаратора. Выпрямленный диодами D3, D4 сигнал поступает на одновибратор IC2, который управляет транзисторным ключом Q1. В цепь коллектора транзистора Q1 включена обмотка исполнительного реле.
