НКВД - Наставление по стрелковому делу П. П. Д. (пистолет-пулемет системы Дегтярева обр. 1934 г.)

Рис. 23.

27. Магазин секторный двухрядный. Устройство и назначение каждой детали излагается ниже.

28. Коробка магазина— устройство понятно на рис. 24. На бортик коробки надевается крышка магазина, удерживаемая защелкой. Передний выступ (Б) на коробке служит упором магазина и ограничивает его вхождение в короб, а задний (А) служит упором защелки магазина.

29. Подаватель— досылает очередной патрон в окно магазина. Его гребень размещает патроны в шахматном порядке, а направляющие придают правильное положение подавателю в коробке.

30. Пружина магазина, упираясь нижним концом в крышку магазина, верхним нажимает на подаватель и подает его вместе с патронами вверх к окну коробки.

Рис. 24.

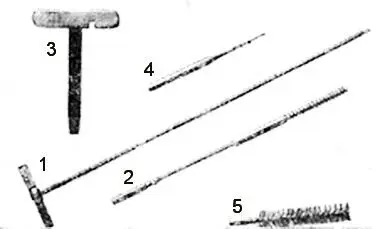

31. При каждом пистолете-пулемете для разборки, сборки, чистки и устранения задержек при стрельбе имеется следующая принадлежность (рис. 25):

1) Шомполв составе прямого звена, укрепленного в ручке и протирки. Он предназначен для чистки ствола и патронника (1) и (2).

2) Отвертка(3) — для отвертывания винтов пистолета-пулемета.

3) Выколотка(4) — для выколачивания осей и штифтов и для разборки выбрасывателя.

4) Ерш(5) — для прочистки смазки канал ствола и патронника.

Примечание:Принадлежность укладывается в прикладе ложи.

Рис. 25.

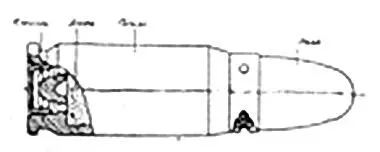

32. Боевой патрон (рис. 26) состоит из гильзы, капсюля, заряда и пули.

Баллистические данные патрона.

1) Максимальное давление 2150 атм.

2) Об’ем камеры 0,81 — 0,93 см³

3) Плотность заряжания 0,56 — 0,66

1. Гильза служит для сборки всех элементов патрона. При выстреле гильза раздается и, упираясь дном в затвор, а стенками прилегая к стенкам патронника, закрывает ствол от прорыва газов в сторону затвора.

Примечание:Пистолет-пулемет принадлежит к системам со свободным затвором; гильза после выстрела сразу начинает отходить, но благодаря тяжелому затвору, за время движения пули по каналу ствола гильза отойдет около 1 мм., тонкие станки гильзы оголиться не успеют и гильза надежно запирает ствол.

Гильза состоит из корпуса, внутри которого помещается пороховой заряд дульца, в которое вставлена пуля и толстого дна с закраиной для захвата гильзы зацепом выбрасывателя.

В дне гильзы имеются: гнездо для капсюля, наковальня, на которой капсюль разбивается бойком и два затравочных отверстия, сквозь которые к пороху проходит пламя от разбитого капсюля.

2. Капсюль — в виде колпачка заключает в себе состав, взрывающийся от толчка ударника и передающий огонь пороху; состав этот прикрыт фольгой (оловянным кружком).

3. Заряд бездымного пороха наполняет корпус гильзы со скатом.

Рис. 26.

4. Пуля состоит из сердечника (сплав свинца с сурьмой), впрессованного в оболочку из мягкого железа, плакированного томпаком. Она закрепляется в гильзе круговым обжимом дульца последней и кернением в трех точках.

33. Патрон 7,62 мм. пистолета-пулемета унифицирован с патроном 7,62 мм автоматического пистолета Токарева.

34. Поверочный патрон— применяется для проверки работы механизмов после разборки и сборки и при подготовке пистолета-пулемета к стрельбе.

Поверочный патрон представляет холостой патрон с металлической пулей, доведенный до веса боевого патрона за счет наполнения корпуса гильзы инертным веществом (песок, сера, опилки и т. п.). Пуля поверочного патрона должна быть хорошо обжата и закреплена в дульце гильзы. Для отличия от боевых патрон — наружная поверхность гильзы и пули должна быть выкрашена в черный цвет, или еще лучше покрыта никкелем или хромом (гальваническим путем).

35. Разборка пистолета-пулемета производится для чистки, смазки, замены и исправления пистолета-пулемета. Излишне частая разборка вредна, так как ускоряет изнашивание частей, а при неосторожности причиняет им повреждения.
