НКВД - Наставление по стрелковому делу П. П. Д. (пистолет-пулемет системы Дегтярева обр. 1934 г.)

Рис. 9.

Для более удобного выключения предохранителя наружная поверхность пуговки скруглена и имеет накатку.

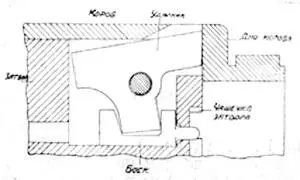

11. Ударники боек— устройство ясно видно из рисунков 10 и 11.

Рис. 10.

Рис. 11.

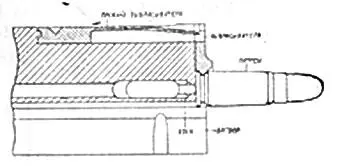

12. Выбрасыватель— представляет прямоугольную пластинку с направляющими выступами для крепления в пазах затвора и с зацепом для захвата за закраину гильзы. Выбрасыватель служит для экстрактирования стреляных гильз из патронника. Выбрасыватель, сидя в прямоугольных пазах затвора, к чашечке затвора прижимается пластинчатой пружиной. Устройство и принцип работы видны на рис. 12.

Рис. 12.

13. Спусковой механизм дает возможность вести из пистолета-пулемета одиночный или автоматический огонь в зависимости от желания стрелка. Порядок производства одиночного или автоматического огня указан в главе третьей. Ниже излагается назначение и устройство каждой детали спускового механизма.

14. Спусковая коробка(рис. 13) служит для соединения в одно целое спускового механизма и переводчика.

В хвостовой части спусковая коробка имеет отверстие для пенька короба и отверстие сбоку (Е) для штифта, а спереди — зацеп (А) — для крепления с коробом.

В щечках спусковой коробки просверлены поперечные отверстия, верхнее (В) для оси спускового рычага, нижнее (А) для оси спускового крючка. Внутри разделано прямоугольное окно для размещения деталей спускового механизма, а также в передней стенке приклепана пластинчатая пружина размыкателя (Б). Справа имеется выступ «Г» для крепления переводчика.

Рис. 13.

Рис. 14.

15. Спусковой рычаг(рис. 14) — имеет назначение своим шепталом (Е) удерживать на боевом взводе затвор. Он помещается в окне спусковой коробки и вращается на оси, имея для нее отверстие (А) на переднем конце. Снизу рычаг имеет по обоим сторонам выступы и пазы (Б) для крепления ползуна, там же имеется отверстие (В) для штифта ползуна и продольное цилиндрическое гнездо (Г) для размещения спиральной пружины ползуна. Снизу заднего конца спускового рычага просверлено цилиндрическое углубление (Д) для пружины спускового рычага.

16. Ползун(рис. 15) — соединяет спусковой крючок со спусковым рычагом, обеспечивая возможность утопления спускового рычага при спуске, кроме того, ползун, имея возможность продольного перемещения в некотором пределе вдоль спускового рычага, сдвигается переводчиком вперед и обеспечивает принудительное расцепление спускового крючка от спускового рычага при одиночной стрельбе.

Рис. 15.

Ползун представляет пустотелую коробку с внутренними параллельными выступами (в) для соединения со спусковым рычагом. В обоих стенках снизу имеются вырезы для помещения штифта, ограничивающего движение ползуна на спусковом крючке. Справа ползун имеет рожки (В) для помещения переводчика, а сзади — ступеньку (А) для носика спускового крючка.

17. Пружина ползуна(рис. 16) — служит для возвращения ползуна в начальное положение после того, как он будет отведен в переднее положение размыкателем.

Рис. 16.

Рис. 17.

18. Переводчик(рис. 17) — служит для включения по желанию одиночного или автоматического огня.

Представляет из себя цилиндрический стержень с вырезом сверху (А) для включения или выключения размыкателя с выемом (Б) посередине для пружины переводчика, а с нижним вырезом (В) для свободного прохода рожек ползуна.
