Стержень снизу имеет флажок с гравировкой «один» и «непр.» для установки на необходимый вид огня.

19. Пружина переводчика (рис. 18) пластинчатая, закрепляет переводчик в требуемом положении, предохранитель от произвольного переключения. Суженными концами пружина укладывается в соответствующих выемках правой стенки спусковой коробки, предохраняющих пружину от продольного смещения.

Рис. 18.

20. Размыкатель(рис. 19) — представляет фигурный одноплечный рычаг, свободно сидящий на оси, проходящей через овальное отверстие (Г). Гребень (Б) служит для утапливания размыкателя затвором, а носик (А) для выхода ползуна из соединения со спусковым крючком и следовательно для освобождения пускового рычага при одиночной стрельбе. Боковым выступом (В) размыкатель может быть выключен или включен с помощью переводчика. Размыкатель помимо качающего движения перемещается и поступательно, благодаря овальной дыре спереди.

21. Пружина размыкателя— пластинчатая пружина (Б) прикреплена к передней стенке спусковой коробки (рис. 13). Она имеет целью возвращать размыкатель на свое место после утопления его затвором. Пружина размыкателя разборке в частях войск не подлежит.

Рис. 19.

22. Спусковой крючок(рис. 20) — служит для опускания спускового рычага и вывода с боевого взвода. Он вращается на оси (Б) и находится под действием пружины спускового рычага, помещающейся одним своим концом в гнезде спускового крючка (А), другим в гнезде (Д) спускового рычага (рис. 14)

Хвост спускового крючка изготовлен по радиусу для удобства пользования. При нажатии пальцем на хвост спускового крючка, последний своим выступом (В) нажимает на носик ползуна и, утопляя спусковой рычаг, освобождает затвор. Спусковой крючок представляет из себя двухплечий рычаг, причем одно плечо в несколько раз больше второго, благодаря чему обеспечивается легкость спуска.

Рис. 20.

Рис. 21.

23. Пружина спускового рычага(рис. 21), упираясь одним концом в задний края спускового рычага, а другим в спусковой крючок, имеет целью удерживать спусковой рычаг всегда в верхнем положении и возвращать спусковой крючок в исходное положение при его освобождении.

24. Ложа— служит для сборки всех деталей пистолета.

Рис. 22.

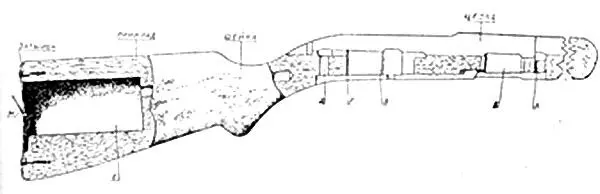

Ложа состоит из цевья, шейки и приклада. В желобе цевья укладываются короб и кожух пистолета-пулемета. Верхняя круглая дыра (А) служит для прохода стопорного винта. Дыра укреплена втулкой ложи. В фигурном окне (Б) помещается магазин. В квадратном окне (В) помещается спусковая коробка. Задняя стенка квадратного ложа укреплена упором ложи (Г), который должен воспринимать на себя энергию отдачи пистолета-пулемета при стрельбе. Ниже квадратного окна разделано круглое отверстие (Д) для прохода хвостового винта.

Шейка ложи пистолетного типа служит для удержания рукой пистолета-пулемета во время стрельбы.

Приклад служит опорой в плечо при стрельбе. Слева в прикладе имеется гнездо для антабки ложи. Приклад пистолета-пулемета пустотелый (Е) для помещения в нем принадлежности для чистки.

25. Затылок ложи(рис. 22) — служит для прикрытия задка приклада. Затылок имеет по краям два отверстия для прохода через них шурупов, крепящих затылок к ложе. Посередине затылка имеется круглое окно для вставления принадлежности в пустотелое гнездо приклада.

Окно затылка прикрывается крышкой затылка (Ж), которая шарнирно соединена с последним и удерживается на месте пластинчатой пружиной. Отделение затылка в войсковых подразделениях воспрещается.

26. Скоба с защелкой магазина(рис. 23) — представляет из себя длинную планку со скобой (Г) снизу. Она служит для ограждения спускового крючка, помещения и закрепления магазина и крепления короба и кожуха с ложей.

На своих концах скоба имеет отверстия для хвостового (А) и стопорного (Б) винтов. В отверстиях разделано по две выемочки для захода стопорных пружин винтов. В скобе разделано спереди окно для магазина, а сзади — для прохода хвоста спускового крючка. Сверху посередине имеется продольный паз для спусковой коробки. Сзади окна для магазина сверху имеется выступ с гнездом внутри для помещения пружины гнетка защелки магазина (Б) и снизу — две проушины с поперечной дырой для защелки магазина. Справа имеется радиусная выемка (Д) для прохода переводчика.
