НКВД - Наставление по стрелковому делу П. П. Д. (пистолет-пулемет системы Дегтярева обр. 1934 г.)

Задняя часть кожуха имеет нарезку, при помощи которой кожух плотно соединен с коробом. В задней части снизу кожух имеет пенек (В) со сквозным навинтованным отверстием для стопорного винта.

Слева к стенке кожуха приклепано основание антабки.

5. Затыльник(рис. 5) — состоит из основания затыльника (В), стержня (А) и кожаного кольца (Б), поставленного на дно основания. Основание своей резьбой соединятся с коробом и служит задним дном короба и опорой боевой пружины.

Основание воспринимает на себя удары затвора во время стрельбы при отходе его в крайнее заднее положение. Кожаное кольцо играет роль буфера для смягчения ударов затвора о затыльник. Стержень служит для направления боевой пружины.

6. Мушка(рис. 6) прямоугольная с некоторым уширением книзу с целью упрочнения. Крепится мушка в основании на кожухе на ласточкин хвост. Ее положение в основании фиксируется нанесением кернов и риски.

Рис. 5.

Рис. 6.

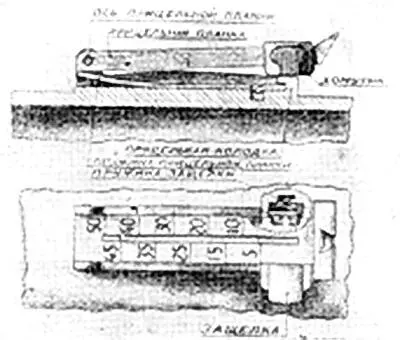

7. Прицел— состоит из прицельной колодки, прицельной планки с хомутиком и пружины прицельной планки (рис. 7).

Прицельная колодка составляет одно целое с коробом.

Прицельная планка укреплена в ушках прицельной колодки осью прицельной планки и прижимается к прицельной колодке пружиной прицела.

Рис. 7.

На наружной стороне планки нанесены деления с цифрами. На правой стороне планки — зубцы для удержания прицельного хомутика в приданном ему положении.

8. Хомутикнадет на прицельную планку и снабжен защелкой с пружиной для удержания хомутика в приданном положении (рис. 7).

9. Затвор(рис. 8) — представляет массивное цилиндрическое тело, служит для извлечения патрона из магазина, досылания патрона в патронник, производства выстрела, запирания ствола в момент выстрела и экстрактирования стреляной гильзы.

На переднем срезе затвора имеется: а) чашечка для шляпки патрона с отверстием (Г) для бойка; б) справа выбран паз для выбрасывателя (Б) и слева — гнездо для ударника (А); в) снизу затвора имеется большая фигурная выемка для свободного прохода затвора при вставленном магазине; г) в фигурной выемке вдоль затвора прорезан прямоугольный паз (Д) для прохода отражателя; д) наверху в передней части затвора отверстие для оси ударника; е) справа — длинны паз для пружины выбрасывателя (В) и слева — короткий паз для ударника; ж) в гнезде затвора для ударника выбран канал для бойка; з) справа — ближе к задней части в затворе закреплена рукоятка затвора (Е); и) снизу в затворе имеется неглубокий прямоугольный паз (И) — конец паза служит боевым взводом затвора; к) сзади затвора по оси высверлено цилиндрическое углубление для боевой пружины и для помещения стержня затыльника, когда затвор отойдет в крайнее заднее положение; л) на наружной поверхности затвора имеется три кольцевых выступа для уменьшения трения затвора о стенки короба при стрельбе.

Рукоятка затвора служит для отвода затвора в заднее положение при взведении пистолета-пулемета. В ней же имеется прямоугольный паз для крепления предохранителя (Ж). На дне паза рукоятки затвора имеется два углубления для гнетка предохранителя.

Рукоятка затвора крепится в прямоугольном гнезде затвора и стопорится поперечным штифтом (З). Отделение рукоятки затвора в войсках воспрещается.

Рис. 8.

10. Предохранительсостоит из деталей: пуговки предохранителя, гентка предохранителя и пружины гнетка.

Предохранитель служит для крепления затвора в крайнем переднем положении при переноске и перевозке, так как при тряске массивный затвор может отскакивать, сжимая боевую пружину и наклепывать переднюю часть затвора и пенек ствола. предохранитель также служить для крепления затвора в заднем положении на боевом взводе в момент устранения задержки, а также в случае необходимости иметь пистолет-пулемет готовым к бою в момент перебежек и т. п. Устройство предохранителя видно на рис. 9.

Пуговка предохранителя крепится в прямоугольных пазах рукоятки затвора и имеет возможность поперечного движения относительно затвора. Прямоугольный выступ пуговки, входя в уширенное окно сквозного продольного паза короба, крепит затвор в определенном положении. Пуговка предохранителя от произвольного смещения предохранена гнетком с пружиной гнетка (рис. 9), который фиксирует пуговку в определенном положении, заскакивая в выемки (А и Б) на рукоятке затвора.
