Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

Несоблюдение этого требования может привести к выходу миномета из строя. При большой усадке плиты стрельбу следует прекратить и уплотнить грунт под опорной плитой.

4. Следить за тем, чтобы все время пузырьки поперечного уровня прицела и уровня вертлюга (в минометах с механизмом горизонтирования вертлюга) были на середине.

5. Проверять крепление прицела на вертлюге и обоймы амортизатора на стволе после 8—10 выстрелов.

Возможные неисправности миномета при стрельбе и способы их устранения

Порядок перевода миномета из боевого положения в походное следующий:

1. Закрепить на колесном ходе принадлежность (банник, киркомотыгу, лопату, лом и веху). Надеть на дульную часть и на казенник ствола миномета чехлы.

2. Поднять раму минометного хода шворневой лапой вверх и в таком положении подвести ход к миномету сзади так, чтобы он своими П-образными кронштейнами (утолщенными частями кронштейнов) вошел в крюки опорной плиты (рис. 79–81), после чего надеть стяжку хода на скобу плиты и затянуть стяжку.

3. После того как опорная плита будет уложена и закреплена на раме хода, ствол миномета осторожно (не вынимая его из опорной плиты) с помощью. двух — трех человек опрокинуть так, чтобы ствол дульной частью лег в обойму хода, где его закрепить наметкой и зажимом.

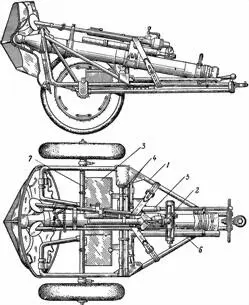

Рис. 79.Миномет в походном положении. Колесный ход обр. 1938 г. (правое колесо на верхнем рисунке условно не показано):
