— под поверхностью опорной плиты нужно создавать плотную земляную подушку, на которую опорная плита должна ложиться всеми своими выемками и углублениями (рис. 77), а не отдельными точками.

Установка двуноги . Сошники двуноги должны быть утоплены в грунт до тарелей и находиться примерно на одном уровне с шаровой пятой казенника (рис. 78).

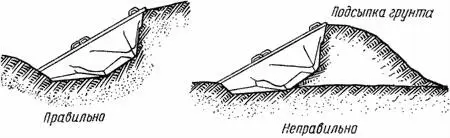

Рис. 77.Установка опорной плиты

При этом, если углы возвышения меньше 65° (прицел 6-50 и больше), двунога выносится вперед примерно на 1600 мм от центра шаровой пяты казенника и соединяется с верхней выточкой ствола, а при углах возвышения больше 65° (прицел 6-50 и меньше) двунога выносится вперед примерно на 1000 мм и соединяется с нижней выточкой ствола.

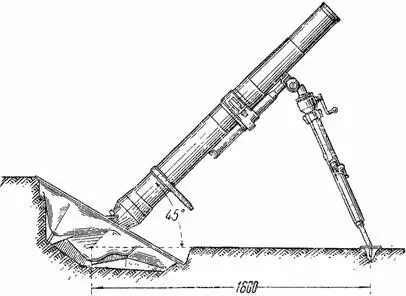

Рис. 78.Установка миномета на огневой позиции

При установке миномета на огневой позиции делаются две бороздки радиусами, равными 1000 и 1600 мм , для выноса двуноги вперед от центра опорной плиты. Сошники двуноги устанавливаются в ту или другую бороздку в зависимости от угла возвышения, придаваемого миномету.

Вдоль бороздок рекомендуется забить колышки, отстоящие один от другого примерно на ладонь (около 0-50); эти колышки позволяют быстро делать грубую установку двуноги в случае больших боковых переносов огня.

Если после установки минометов на огневой позиции строился параллельный веер, то переходные стойки прицела необходимо снять. Следует помнить, что вести стрельбу из миномета с установленной стойкой нельзя, так как в этом случае возможна поломка стойки, кронштейна вертлюга и прицела.

Наведение миномета производить в следующем порядке:

1. Проверить горизонтирование прицела по его поперечному уровню.

2. Установить на прицеле скомандованный угол возвышения, действуя барабанчиком углов возвышения прицела.

3. Вывести пузырек продольного уровня прицела на середину, действуя подъемным механизмом миномета.

4. Установить на прицеле скомандованный угломер и, действуя поворотным механизмом миномета, совместить вертикальную нить перекрестия на сетке визира с точкой наводки. Если угол, на который требуется повернуть миномет, больше угла, выбираемого поворотным механизмом, но не больше 3-00, то следует переставить двуногу.

Если же угол поворота больше 3-00, то переставить двуногу и опорную плиту так, чтобы вырез в чашке опорной плиты расположился в направлении ствола.

5. Вывести пузырек поперечного уровня прицела на середину, вращая регулировочный винт механизма качания прицела (в минометах, имеющих приспособление для горизонтирования прицела) или действуя механизмом горизонтирования вертлюга.

6. Проверить наводку и, действуя поворотным механизмом, точно совместить вертикальную нить перекрестия сетки визира с точкой наводки; при необходимости произвести дополнительное горизонтирование прицела или вертлюга.

7. Проверить положение пузырька продольного уровня и, действуя подъемным механизмом, вывести его на середину, После чего снова проверить горизонтирование (по поперечному уровню) и наводку.

8. При стрельбе прицел с вертлюга миномета не снимать.

Перед заряжанием миномета установить стреляющее приспособление в «жесткое» или «Свободное» положение бойка.

Для установки бойка в «Жесткое» положение нужно ручку переключателя 12 (см. рис. 4) повернуть, установив ее против буквы «Ж», нанесенной на казеннике, а для установки бойка в «Свободное» положение ручку переключателя установить против буквы «С», также нанесенной на казеннике.

После наведения и установки стреляющего приспособления по команде производятся заряжание и выстрел. Для того чтобы произвести выстрел, надо мину с надетыми на нее дополнительными зарядами и установленным согласно команде краном взрывателя ввести стабилизатором в дульную часть ствола и, утопив ее в ствол примерно до центрующего утолщения, отпустить.

Колпачок взрывателя должен быть снят непосредственно перед заряжанием. После опускания мины заряжающий должен быстро убрать руки от ствола.

При «Жестком» положении бойка выстрел производится путем самонакола капсюля хвостового патрона мины на боек при опускании мины в канал ствола миномета.
