Примечания : 1. Если миномет имеет механизм качания прицела, то перед выверкой уровня вертлюга необходимо совместить риски на хомутике механизма качания.

2. Если согласованный с уровнем прицела при угле возвышения миномета в 63° уровень вертлюга уходит с середины при изменении угла возвышения миномета (в пределах работы подъемного механизма больше чем на 0,5 деления уровня), то таким уровнем вертлюга пользоваться нельзя; в этом случае при наведении миномета пользоваться только уровнем прицела.

Проверка стойки к прицелу

После проверки прицельных приспособлений необходимо проверить стойку, закрепленную за данным минометом, и определить ошибку стойки. Для определения ошибки стойки нужно, отметившись по какой-либо точке наводки прицелом, установленным на миномет без стойки, отметиться затем по той же точке наводки прицелом, установленным на миномет со стойкой, и определить разность отметок как по угломеру, так и по углу возвышения. Для определения разности отметок по углу возвышения нужно барабанчиком углов возвышения прицела вывести на середину пузырек продольного уровня и из полученного показания шкалы угла возвышения вычесть его показание до установки прицела на стойку. Эта разность будет ошибкой стойки (без учета мертвых ходов прицела) по углу возвышения.

Допускается ошибка стойки не более 0-05 (по угломеру и по углу возвышения). Фактическая ошибка стойки всегда должна учитываться при работе с ней. Если ошибка стойки будет превышать 0-05, то стойку необходимо сдать в мастерскую.

Выбирать и подготовлять огневую позицию необходимо так, чтобы она обеспечивала маскировку миномета, устойчивость его при стрельбе и возможность быстро изменять направление стрельбы.

Необходимо иметь в виду, что от выбора и качества подготовки огневой позиции зависят сохранность материальной части миномета и кучность стрельбы.

Маскировка достигается посредством расположения миномета на закрытых огневых позициях (обратные скаты, лощины, окопы полного профиля и т. п.).

Установку миномета на открытых позициях следует производить только в исключительных случаях, когда по условиям обстановки требуется немедленно открыть огонь, а на местности нет естественных укрытий.

Для того чтобы мины преждевременно не разрывались на пути своего полета, минометы необходимо располагать так, чтобы расстояние от миномета до укрытия было в полтора раза больше высоты укрытия (например, если высота укрытия 10 м , то миномет необходимо устанавливать не ближе чем в 15 м от укрытия). Местность в направлении стрельбы необходимо очистить от деревьев, за ветки которых мина может задевать при полете, вследствие чего может произойти преждевременный разрыв.

При подготовке огневой позиции необходимо учитывать, что в зависимости от качества грунта (мягкого, твердого или средней твердости) подготовка его для установки опорной плиты должна быть различной.

Лучшим грунтом для установки опорной плиты миномета является грунт средней твердости (глинозем, чернозем, грунт, обросший дерном, и т. п.). Такой грунт обеспечивает незначительную осадку опорной плиты, достаточную устойчивость миномета при стрельбе и сохранность материальной части.

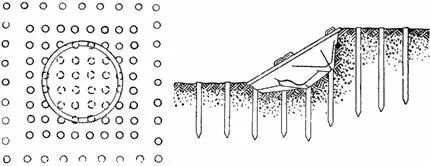

Рис. 73.Укрепление грунта под опорную плиту забивкой кольев

Перед установкой опорной плиты грунт подлежит обработке (в зависимости от условий и состояния грунта). Установка опорной плиты на мягком грунте (сыпучий песок, болото и т. п.) без обработки приводит к увеличенной осадке плиты при выстреле, что сопровождается большой сбиваемостью наводки и может вызвать поломку материальной части. Установка опорной плиты на твердом грунте (мерзлый, каменистый и т. п.), а также на грунте средней твердости без обработки приводит к плохой устойчивости миномета (подпрыгивание) и поломке материальной части двуноги, прицела или опорной плиты.

Обработку мягкого грунта производят одним из следующих способов:

— под опорную плиту подкладывают мешки с землей, дерн, смешанные с землей мелкие ветки, щебень и т. п.;

— в землю, на которую опирается плита, вбивают колья толщиной 5–8 см и длиной ½—1 м (рис. 73);

— под опорную плиту подкладывают 2–4 мата из ветвей (рис. 74); между матами и сверху их насыпают имеющийся плотный грунт (дерн, смешанные с землей мелкие ветви и т. п.);
