Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

Задние трубы 12 и 14 предназначены для подвешивания опорной плиты миномета, Для предохранения плиты от смещения по задним трубам на них имеются ограничители 11 , на которые ложатся крюки плиты, а для предохранения труб от распора плитой к наружным стойкам их приварены упоры 7 с косынками. Трубы приварены к соединительным тройникам 13 и соединителям 3 .

Задние концы стрел 27 приварены к соединителям 3 , а передние при помощи заглушек и сварки закреплены в кронштейне 1 стрелы (см. рис. 41), В этом же кронштейне закреплены втулка 25 для монтажа сцепного устройства и передний конец средней трубы 29 . Задний конец средней трубы с пятой 34 приварен к оси 5 . Сверху к кронштейну 1 приварен поручень 26 . Для закрепления ремнями черенков лопаты и киркомотыги к стрелам приварены петли 10 .

Поперечная связь 31 предназначена для увеличения жесткости рамы. Концы поперечной связи и косынки 2З приварены к стрелам рамы. На верхней поверхности косынок имеются ушки 22 для присоединения лямок при перевозке хода расчетом. К поперечной связи приварены скоба 2 для лопаты, скоба 30 и обойма 24 для киркомотыги,

Планки 20 , приваренные к оси 5 и поперечной связи 31 , служат для закрепления унифицированного ящика орудийного ЗИП. На планках имеются петли 18 и 19 для крепления ремнями лома и банника.

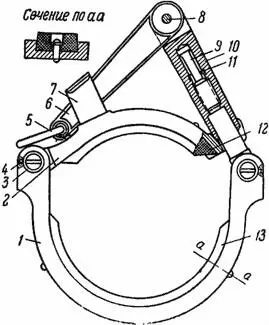

Рис. 43.Обойма:

1 — нижняя обойма ( 1-44 ); 2 — верхняя обойма ( 1-45 ); 3 — ось ( 1-54 ); 4 — штифт ( 1-55 ); 5 — кольцо ( 1-49 ); 6 — рукоятка ( 1-48 ); 7 — лирка ( 1-46 ); 8 — заклепка ( 1-51 ); 9 — болт ( 1-52 ); 10 — зажимная гайка ( 1-50 ); 11 — штифт ( 1-53 ); 12 — верхний буфер ( 1-130 ); 13 — нижний буфер ( 1-127 )

Укосины (левая 15 и правая 36 ) придают жесткость раме хода. К укосинам для укладки банника приварены коробки — большая 21 и малая 32 . К большой коробке прикрепляется заводской знак,

Обойма (рис. 43) служит для закрепления ствола миномета. Она приварена к коробке 8 (см. рис. 41), а коробка приварена к стрелам рамы. Обойма ствола в собранном виде состоит из нижней 1 (см. рис. 43) и верхней 2 обойм, шарнирно соединенных между собой осью 3 , От выпадения ось 3 удерживается штифтом 4 .

С нижней обоймой 1 шарнирно соединен зажим, который прижимает верхнюю обойму 2 при закреплении ствола, Зажим состоит из болта 9 , зажимной гайки 10 и рукоятки 6 с кольцом 5 . Рукоятка 6 шарнирно соединена с зажимной гайкой 10 . Для того чтобы гайка 10 не свинчивалась полностью с болта 9 , имеется ограничительный штифт 11 .

Рукоятка закрепляется в лирке 7 , которая прикреплена к верхней обойме 2 .

Для предохранения поверхности ствола от повреждений к внутренней поверхности верхней и нижней обойм прикреплены резиновые буфера — нижний 13 и верхний 12 .

Стяжка (см. рис. 42) служит для закрепления плиты миномета на раме хода. Стяжка состоит из следующих основных деталей; крюка 1 , стяжки (петли) 2 , рыма 11 и стопорной втулки 7 .

Крюк 1 нарезной частью ввинчен в стяжку 2 . Для предотвращения полного взвинчивания крюка из стяжки на конце его закреплена шайба 3 .

Другой конец стяжки 2 надет на хвостовик рыма 11 и удерживается на нем гайкой 4 . От самоотвинчивания гайка 4 удерживается шплинтом. Между гайкой и стяжкой для уменьшения трения при затягивании поставлена латунная шайба 6 .

Для ограничения поворота рыма 11 на оси 5 хода на ребре втулки 10 имеется вырез, а на рыме — зуб д , который, упираясь в стенку выреза во втулке 10 , удерживает рым в горизонтальном положении.

Вырез на втулке допускает поворот рыма вверх на 75°.

Для стопорения стяжки на рым 11 надета стопорная втулка 7 , которая выступами б входит в пазы в на стяжке 2 и удерживается пружиной 8 .

Чтобы надеть крюк 1 на скобу плиты миномета, необходимо оттянуть стопорную втулку 7 до упора в штифт 9 и повернуть ее так, чтобы штифт 9 стал против углубления е Г-образного паза на стопорной втулке 7 ; выступы б на втулке при этом выйдут из пазов в на стяжке и освободят втулку; штифт 9 задержит втулку в оттянутом положении. Затем вывинтить крюк 1 из стяжки 2 (или ввинтить его в стяжку) настолько, чтобы можно было надеть крюк на скобу плиты. Надев крюк на скобу плиты, затянуть (завинтить) стяжку до отказа и отвести стопорную втулку 7 в исходное положение, застопорив стяжку. При этом выступы б втулки должны войти в пазы в на стяжке.
