Для быстрого наведения визира прицела в точку наводки на корпусе монокуляра имеются мушка и целик, пользуясь которыми можно сначала грубо навести прицел в точку наводки, а затем произвести точную наводку (как указывалось выше) при помощи монокуляра.

При наводке нужно постоянно следить за положением пузырьков уровней, так как при работе механизмами наведения они сбиваются. В процессе наводки пузырьки уровней всегда должны быть на середине, поэтому после работы механизмами наведения нужно проверить положение пузырьков уровней; если пузырьки сбились, вывести их на середину.

Точку наводки следует выбирать на удалении не менее 400 м . Следует помнить, что с удалением точки наводки точность наводки возрастает.

Аналогичная работа производится и с прицелом МПМ-44М.

Работа с прицелом МПМ-44М при стрельбе в условиях пониженной видимости

При стрельбе в условиях пониженной видимости (ночью, в тумане и т. п.) на прицел устанавливается освещение.

Установку освещения прицела производить в следующем порядке:

— установить укладочный ящик с аккумуляторами или аккумуляторную коробку между двуногой и плитой миномета;

— вынуть освещение прицела из укладочного ящика;

— установить колпачок с патроном для освещения сетки прицела на полозок в визире прицела так, чтобы защелка колпачка попала в соответствующий вырез полозка;

— вынуть светопровод из футляра прицела и установить на проушину крышки прицела; при этом фиксаторы крышки прицела должны войти в шлицы светопровода;

— придерживая одной рукой светопровод, другой рукой ввинтить патрон освещения прицела в светопровод до упора торца патрона в кронштейн крышки прицела;

— вставить фишку питания провода освещения прицела в корпус коробки с аккумуляторами, закрепить ее и включить выключатель. Осторожно закрыть крышку укладоч-ного ящика, чтобы не повредить провод.

Дальнейшая работа ведется обычным порядком.

Работа прицела с коллиматором К-1

Установка коллиматора у миномета

Установку коллиматора у миномета производить в следующем порядке:

— придать стволу миномета по прицелу угол возвышения 7-00 и установить ствол в среднее положение поворотным механизмом;

— установить коллиматор на треноге сзади (впереди) справа от миномета под углом 20–30° к плоскости стрельбы на расстоянии 6–8 м .

При таких установках миномета и коллиматора обеспечивается наведение миномета в пределах всего диапазона механизма вертикального и горизонтального наведения.

Примечание . Установка коллиматора на треноге и наведение его в прицел производятся согласно Руководству службы — Орудийный коллиматор К-1.

Отмечание и наведение миномета

Чтобы отметиться визиром прицела по коллиматору, необходимо, вращая визир в горизонтальной и вертикальной плоскостях, совместить видимые через визир прицела вертикальные полосы сетки коллиматора с одноименными полосами сетки визира (обозначенными теми же буквами или цифрами). После отметки по коллиматору записать полученный отсчет.

Чтобы произвести наводку миномета после изменения установки угломера или после выстрела, необходимо, наблюдая в визир прицела и работая поворотным механизмом миномета, совместить видимые вертикальные линии сетки коллиматора с одноименными штрихами сетки визира.

Для обеспечения четкой видимости сетки коллиматора необходимо во время стрельбы периодически протирать наружную линзу объектива коллиматора (чтобы не было запотевания или загрязнения стекла).

Замена уровней и наглазника

Все три уровня, входящие в ЗИП, подогнаны по своим гнездам, они отличаются один от другого фрезеровкой на оправе под винт, ввинченный в корпус прицела.

Для замены разбитых уровней необходимо:

— закрепить прицел в кронштейн миномета;

— отвинтить винт, стопорящий глухую гайку, которой крепится уровень;

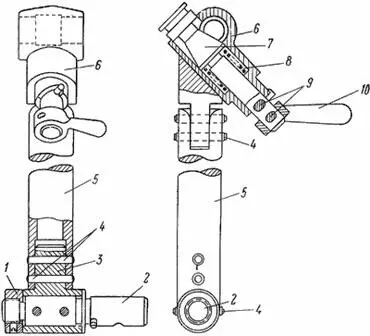

Рис. 37.Стойка к прицелу МПМ-44:

1 — гайка ( 1–6 ); 2 — палец ( 1–4 ); 3 — втулка ( 1–3 ); 4 — штифты; 5 — стойка ( 1–2 ); 6 — держатель ( 1–1 ); 7 — ось ( 1–5 ); 8 — пружина ( 1–7 ); 9 — штифты ( 1-10 ); 10 — ручка ( 1–8 )

— придерживая оправу уровня, ключом отвинтить глухую гайку;

— вынуть разбитый уровень;

— взять соответствующий уровень и вставить на место вынутого, причем паз на буртике оправы уровня должен совпасть с головкой винта, ввинченного в корпус прицела;
