Министерство Обороны СССР - Автомат (пистолет-пулемет) обр. 1943 г. конструкции Судаева А.И.

Разборку и сборку автомата производить на столе или на скамейке, а в полевой обстановке — на какой-нибудь подстилке (шинель, палатка и т. д.). Не применять излишних усилий при сборке и разборке.

40. Разборка автомата производится в следующей последовательности:

1. Отделить магазин.Удерживая автомат в левой руке под прицелом, правой рукой обхватить магазин, большим пальцем нажать на защелку магазина, вынуть магазин из горловины (рис. 10).

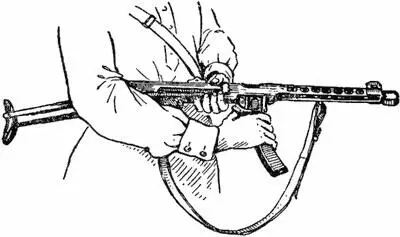

Рис. 10.Как отделить магазин

2. Открыть ствольную коробку.Удерживая автомат левой рукой за кожух, а правой за пистолетную рукоять, большим пальцем правой руки нажать на защёлку спусковой коробки и отвести спусковую коробку вниз (рис. 11).

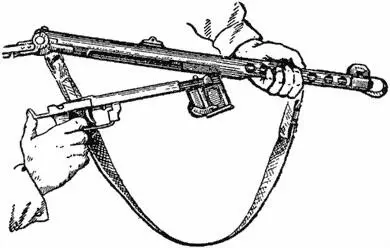

Рис. 11.Как открыть ствольную коробку

3. Отделить затвор с возвратно-боевой пружиной и амортизатором.Удерживая автомат левой рукой за кожух и горловину, правой рукой отвести затвор за рукоятку несколько назад и движением вниз вправо вынуть его из коробки, затем взять затвор в обхват так, чтобы не упали возвратно-боевая пружина с амортизатором, и отделить их (рис. 12).

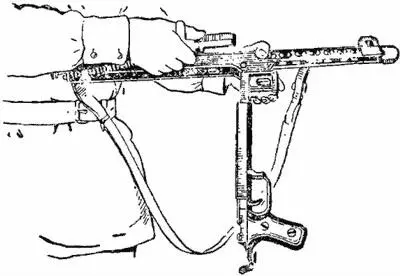

Рис. 12.Как отделить затвор с возвратно-боевой пружиной и амортизатором

4. Отделить возвратно-боевую пружину с направляющим стержнем и амортизатором от затвора(рис. 13), выведя упор пружины из отверстия затвора.

41. Сборка автомата производится в следующей последовательности:

1. Соединить затвор с возвратно-боевой пружиной, направляющим стержнем и амортизаторомтак, чтобы упор возвратно-боевой пружины вошёл в отверстие затвора, а амортизатор был сзади.

2. Вставить затвор с возвратно-боевой пружиной, направляющим стержнем и амортизатором в затворную коробку, направив амортизатор под перемычку ствольной коробки горизонтальной гранью книзу.

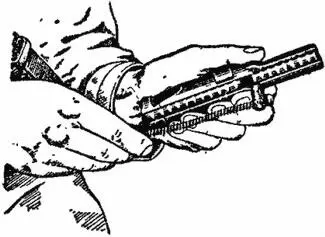

Рис. 13.Как отделить возвратно-боевую пружину с направляющим стержнем и амортизатором от затвора

3. Закрыть ствольную коробку, нажав и отпустив защёлку так, чтобы задний конец запорного стержня заскочил в отверстие затыльника ствольной коробки и сцепил ее со спусковой коробкой.

Примечание . Отделение и разборка ударно-спускового механизма, разборка затвора и предохранителя производятся только при ремонте и замене частей в оружейной мастерской.

42. Разборка магазина производится в следующей последовательности:

1) отделить крышку магазина: взять магазин (крышкой вверх, ребром влево вперёд) в правую руку ближе к крышке, большим пальцем левой руки утопить выступ стопорной пластинки и, нажимая большим пальцем правой руки на крышку магазина, вывести её из-под загибов корпуса; удерживая стопорную пластинку большим пальцем правой руки, левой рукой снять крышку;

2) отделить стопорную пластинку с пружиной: освобождая постепенно большим пальцем правой руки пружину, левой рукой вынуть пружину вместе с пластинкой;

3) вынуть подаватель: перевернуть магазин и вытряхнуть подаватель на ладонь левой руки.

Сборка магазина производится в обратном порядке.

43. Периодический осмотр автоматов в собранном или разобранном виде производится офицерским и сержантским составом в сроки, установленные Уставом внутренней службы.

Одновременно с осмотром автомата производится осмотр положенной к нему принадлежности.

44. Солдат должен осматривать автомат ежедневно перед выходом на занятия и во время чистки. Ежедневный осмотр производится в собранном виде, а во время чистки — в разобранном и собранном виде. Принадлежность солдат должен осмотреть перед чисткой автомата.

45. О всякой неисправности, замеченной при осмотре автомата и принадлежности, солдат обязан немедленно доложить своему командиру.

Неисправности автомата, которые не могут быть устранены средствами подразделения, устраняются в оружейной мастерской.
