Министерство Обороны СССР - Автомат (пистолет-пулемет) обр. 1943 г. конструкции Судаева А.И.

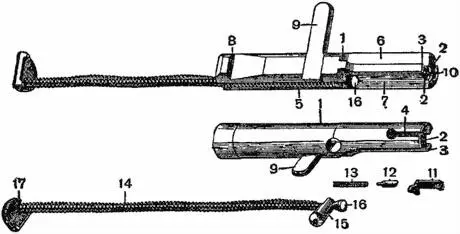

Рис. 4.Затвор с возвратно-боевой пружиной:

1 — остов затвора; 2 — чашечка; 3 — досылатель; 4 — паз для выбрасывателя; 5 — паз для возвратно-боевой пружины с отверстием для упора; 6 — выемка для загиба магазина; 7 — выемка для отражателя; 8 — боевой взвод; 9 — рукоятка; 10 — боек; 11 — выбрасыватель; 12 — гнеток выбрасывателя; 13 — пружина гнетка; 14 — возвратно-боевая пружина с направляющим стержнем; 15 — упор возвратно-боевой пружины; 16 — отражатель; 17 — амортизатор

Остов затвораимеет: на переднем конце чашечку для помещения донной части патрона; нижняя часть венчика чашечки является досылателем; отверстие для бойка; продольный паз для выбрасывателя с пружиной; с левой стороны продольный паз для возвратно-боевой пружины с направляющим стержнем и отражателем; отверстие для упора возвратно-боевой пружины; снизу спереди выемки для прохода загибов приемника магазина и отражателя, в середине паз для укрепления рукоятки, сзади боевой взводи скос для утапливания спускового рычага при отходе затвора в заднее положение.

Рукояткаслужит для отвода затвора назад при заряжании и перезаряжании автомата.

Боёквставлен в отверстие на переднем конце затвора и удерживается на месте выступом выбрасывателя. Он служит для разбивания капсюля.

Выбрасывательслужит для извлечения гильз из патронника и удержания их в чашечке затвора. Он имеет: впереди зацеп для захвата гильзы; сзади выступ, удерживающий выбрасыватель от горизонтального смещения и закрепляющий боёк; сзади сверху скошенный вырез, удерживающий выбрасыватель от вертикального смещения с помощью гнетка и пружины.

10. Возвратно-боевая пружина(см. рис. 4) служит для возвращения затвора в крайнее переднее положение. Она надета на направляющий стержень и упирается одним концом в амортизатор, другим в упор. Передний конец направляющего стержня является отражателем.

Амортизаторпринимает на себя удары затвора при отходе его в крайнее заднее положение. Он имеет отверстие для прохода направляющего стержня.

11. Спусковая коробка(рис. 5) передним концом посредством оси соединена со ствольной коробкой и закрывает последнюю снизу.

В ней собраны и укреплены: спусковой механизм, предохранитель, горловина с защелкой магазина, защёлка спусковой коробки и пистолетная рукоять.

Верхние края спусковой коробки отогнуты и являются направляющими при движении затвора.

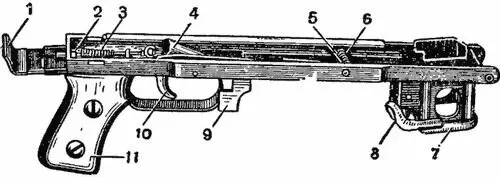

Рис. 5.Спусковая коробка:

1 — защелка спусковой коробки; 2 — запорный стержень; 3 — запорно-спусковая пружина; 4 — шептало спускового рычага; 5 — фиксатор; 6 — пружина фиксатора; 7 — горловина; 8 — защелка магазина; 9 — ручка предохранителя; 10 — спусковой крючок; 11 — пистолетная рукоять

12. Спусковой механизм(см. рис. 5 и 6) состоит из: а) спускового крючка; б) спускового рычага с шепталом; в) штифта, соединяющего спусковой крючок и спусковой рычаг; г) запорно-спусковой пружины; д) запорного стержня с поводком; е) трубки предохранителя; ж) упора спускового рычага; з) спусковой скобы.

Спусковой крючокслужит для утапливания шептала спускового рычага. Он состоит из хвоста и головки с круглым отверстием для запорного стержня.

Спусковой рычагслужит для удержания затвора на боевом взводе. Он имеет: на переднем конце отверстие для среднего выступа упора; на заднем конце сверху шептало; снизу два отверстия, в которых закреплён штифт, являющийся осью спускового крючка.

Штифтсоединяет спусковой рычаг со спусковым крючком, а выступающий его правый конец служит для застопоривания спускового механизма при постановке автомата на предохранитель.

Запорно-спусковая пружинаподнимает спусковой рычаг вверх и держит запорный стержень в крайнем заднем положении.

Запорный стерженьскрепляет спусковой механизм и предохранитель; его поводок, помещаясь в окне защелки спусковой коробки, удерживает защелку от выпадания, а при нажатии на нее сдвигает запорный стержень вперёд и выводит его задний конец из отверстия затыльника, расцепляя таким образом спусковую коробку от ствольной коробки.
