Министерство Обороны СССР - Автомат (пистолет-пулемет) обр. 1943 г. конструкции Судаева А.И.

Трубка предохранителяслужит упором запорно-спусковой пружины, Она имеет на переднем конце венчик, упирающийся в выступ головки спускового крючка.

Упор спускового рычагаприварен ко дну спусковой коробки и имеет три выступа. Передний выступ служит упором спускового рычага и не дает ему смещаться вперёд. Средний выступ входит в отверстие спускового рычага и не дает ему смещаться назад и в стороны. Задний выступ — стойка — имеет круглое отверстие для запорного стержня и удерживает его от вертикального перемещения.

Спусковая скобапредохраняет хвост спускового крючка от случайных ударов. Она приклепана снизу к спусковой коробке.

13. Предохранитель(рис. 6) служит для предохранения от случайных выстрелов и для застопоривания затвора в переднем и заднем положениях.

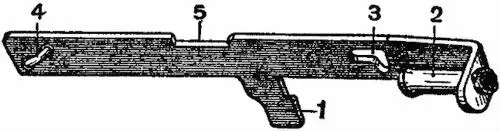

Рис. 6.Предохранитель:

1 — ручка предохранителя; 2 — трубка предохранителя; 3 — фигурное отверстие для головки штифта; 4 — дугообразный вырез для фиксатора; 5 — вырез для рукоятки затвора

Предохранитель расположен вдоль правой внутренней стенки спусковой коробки. Он имеет: снизу выступ (ручку) для удобства пользования; на заднем отогнутом конце отверстие для прохода трубки; фигурное отверстие под головку штифта; на переднем конце дугообразный вырез для фиксатора; сверху вырез под рукоятку затвора, когда затвор находится на боевом взводе.

Фиксатор(см. рис. 5) состоит из пружины и стержня с венчиком. Пружина фиксатора прижимает предохранитель к правой стенке спусковой коробки. Стержень фиксатора своими концами связан с боковыми стенками спусковой коробки и, проходя через дугообразный вырез предохранителя, направляет и ограничивает вертикальное перемещение переднего конца предохранителя.

14. Горловинас защелкой магазина (см. рис. 5) служит для присоединения магазина и закрепления его. Горловина укреплена в передней части спусковой коробки и для облегчения имеет два овальных отверстия по сторонам. Внутри горловины закреплена на оси защелка; верхний конец защёлки удерживается в переднем положении спиральной пружиной.

15. Защёлка спусковой коробки(см. рис. 5) служит для отвода запорного стержня вперёд и для закрывания спусковой и ствольной коробок сзади. Она имеет продольное окно для поводка запорного стержня и квадратное окно для выступа затыльника.

16. Пистолетная рукоять(см. рис. 5) служит для удобства держания автомата при стрельбе.

17. Откидной приклад(см. рис. 2) служит для удобства стрельбы из автомата.

Он состоит из двух тяг с ушками и плечевого упора.

Тягинадеты ушками на ось приклада, укрепленную в ствольной коробке, и закреплены шайбами и штифтами.

Ушки тяг имеют по два выреза для выступов защелки приклада, удерживающих приклад в откинутом или сложенном положениях.

Плечевой упорсоединен с тягами при помощи двух осей, прикрепленных к тягам.

18. Магазин(рис. 7) служит для помещения в нем 35 патронов. Он состоит из корпуса, крышки, стопор ной пластинки крышки, подавателя и пружины подавателя; на заднем ребре корпуса имеется вырез для защелки магазина.

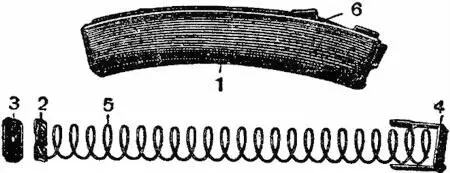

Рис. 7.Магазин:

1 — корпус; 2 — крышка; 3 — стопорная пластинка; 4 — подаватель; 5 — пружина подавателя; 6 — вырез для защёлки магазина

19. К каждому автомату полагаются две сумки с шестью магазинами (по три магазина в каждой), маслёнка и шомпол с ключом для мушки и выколоткой (рис. 8).

20. Для стрельбы из автомата применяется 7,62-мм пистолетный патрон (рис. 9), который состоит из пули, гильзы, порохового заряда и капсюля.

Гильза имеет дульце для соединения с пулей (пуля укрепляется в дульце кернением), скат (переходная часть от дульца к корпусу) и корпус для помещения порохового заряда.

В дне гильзы имеется: гнездо для помещения капсюля; наковальня, на которой разбивается и воспламеняется капсюльный состав; два затравочных отверстия для передачи пламени от капсюля к заряду. Снаружи у дна гильзы имеется кольцевая проточка для захвата гильзы зацепом выбрасывателя.
